| 內容摘要 |
船用蝶閥(船用螺旋對夾式蝶閥)適用于船舶、醫藥化工、石油、電輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用,具有補償管道熱脹冷縮的功能。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
船用蝶閥參數表
| 產品品牌： | 始高閥門 | 產品名稱： | 船用蝶閥 |
| 產品型號： | CYD371X-10/16QB2 | 閥體材質： | 球墨鑄鐵QT450/碳鋼WCB/不銹鋼CF8/不銹鋼CF8M/不銹鋼CF3M |
| 連接方式： | 對夾式 | 公稱通徑： | DN50~DN400 |
| 驅動方式： | 手動 | 適用介質： | 污水、淡水、海水、空氣、鹽、弱酸、弱堿等 |
| 適用溫度： | -20℃~135℃ | 公稱壓力： | 1.0Mpa-1.6Mpa |
| 設計制造： | GB/T3036-1994 | 法蘭連接： | GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000 |
| 壓力試驗： | GB/T 13927-1992; JB/T 9092-1999 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
船用蝶閥簡介
船用蝶閥(船用螺旋對夾式蝶閥)適用于船舶、醫藥化工、石油、電輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用,具有補償管道熱脹冷縮的功能。
船用蝶閥的結構特點
設計新穎，合理，量輕,操作方便,啟閉迅速。
能作調節和截流作用,補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修提供方便。
密封部位可調節更換，密封性能可靠等特點。

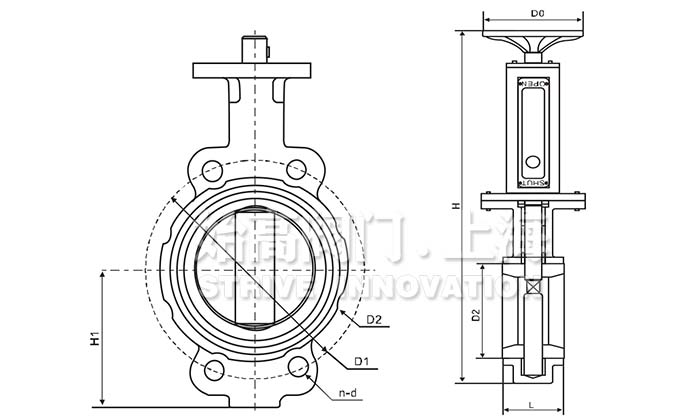

船用蝶閥的外形尺寸和連接尺寸
| DN | ISO JIS GB | ISO(GB2501-89) | JIS | GB(GB569-65) | ISO | JIS | GB | |||||||||||||||
| H | H1 | D0 | S | L | D | D1 | D2 | L | D | D1 | D2 | L | D | D1 | D2 | n | d | n | d | n | d | |
| 50 | 420 | 80 | 180 | 14 | 43 | 165 | 125 | 102 | 40 | 155 | 120 | 88 | 43 | 135 | 103 | 84 | 4 | 18 | 4 | 19 | 6 | 16 |
| 65 | 435 | 85 | 180 | 14 | 46 | 185 | 145 | 122 | 40 | 157 | 140 | 112 | 46 | 155 | 123 | 104 | 4 | 18 | 4 | 19 | 6 | 16 |
| 80 | 480 | 120 | 180 | 14 | 46 | 200 | 160 | 133 | 60 | 185 | 150 | 125 | 46 | 170 | 138 | 118 | 8 | 18 | 4 | 19 | 8 | 16 |
| 100 | 500 | 135 | 200 | 17 | 52 | 220 | 180 | 158 | 60 | 210 | 175 | 144 | 52 | 190 | 158 | 138 | 8 | M16 | 8 | M16 | 8 | M14 |
| 125 | 570 | 150 | 200 | 17 | 56 | 250 | 210 | 184 | 60 | 250 | 210 | 178 | 56 | 215 | 183 | 164 | 8 | M16 | 8 | M20 | 10 | M14 |
| 150 | 600 | 165 | 250 | 22 | 56 | 280 | 240 | 212 | 70 | 280 | 240 | 207 | 56 | 240 | 208 | 190 | 8 | M20 | 8 | M20 | 12 | M14 |
| 200 | 700 | 190 | 250 | 22 | 60 | 340 | 295 | 268 | 80 | 330 | 290 | 260 | 60 | 310 | 273 | 250 | 8 | M20 | 12 | M20 | 12 | M16 |
| 250 | 770 | 225 | 280 | 24 | 68 | 395 | 350 | 320 | 90 | 400 | 355 | 316 | 68 | 380 | 360 | 310 | 12 | M20 | 12 | M22 | 14 | M20 |
| 300 | 860 | 250 | 280 | 24 | 78 | 445 | 400 | 370 | 90 | 445 | 400 | 361 | 78 | 435 | 391 | 364 | 12 | M20 | 16 | M22 | 16 | M20 |
| 350 | 920 | 280 | 320 | 27 | 78 | 505 | 460 | 430 | 100 | 490 | 445 | 404 | 78 | 485 | 441 | 414 | 16 | M20 | 16 | M22 | 18 | M20 |
| 400 | 980 | 310 | 320 | 27 | 102 | 565 | 515 | 482 | 110 | 560 | 510 | 462 | 102 | 545 | 496 | 466 | 16 | M24 | 16 | M24 | 18 | M24 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
