蝸輪防結露蝶閥

產品信息
產品型號：FD371X/F500	021-31261651
產品口徑：DN40-DN300	www.ingamemedia.cn
產品壓力：1.0MPa	961134865@qq.com
產品材質：鋁合金	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、防結露蝶閥概述

蝸輪防結露蝶閥采用鋁合金閥體，其重量?jī)H為傳統蝶閥的三分之一，扭矩小，使用安裝方便，杜絕銹蝕。防結露蝶閥特有的多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，加之不銹鋼的蝶板和內件，從而延長閥門的使用壽命，具有很強的防銹和耐腐蝕功能。

二、防結露蝶閥參數表

公稱通徑：DN40-DN300	公稱壓力：1.0MPa	適用介質：水
適用溫度：0℃-120℃	閥體材質：鋁合金	操作方式：蝸輪

三、防結露蝶閥的特點

1、超輕鋁合金閥體，扭矩小，使用安裝方便，杜絕銹蝕。
2、優異持久的密封性能。
3、扭矩減小實現了驅動裝置的輕量化和小型化。
4、獨有的閥桿密封環防止流體泄漏。
5、不同材質的閥座，適應不同的工況，具有良好的防腐和密封性能。

四、防結露蝶閥尺寸表

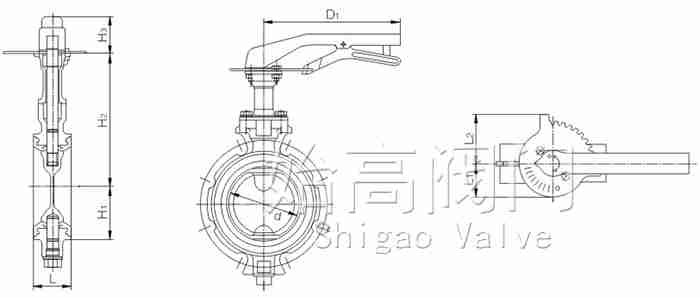

防結露蝶閥尺寸圖1

DN	d	L	H1	H2	H3	L1	L2	D1
40	42	33	70	145	51	47	68	250
50	52	43	82	145	51	47	68	250
65	67	46	90	157	51	47	68	250
80	80	46	99	165	51	47	68	250
100	102	52	112	183	51	57	68	250
125	126	56	132	196	60	63	86	330
150	150	56	146	214	60	63	86	330

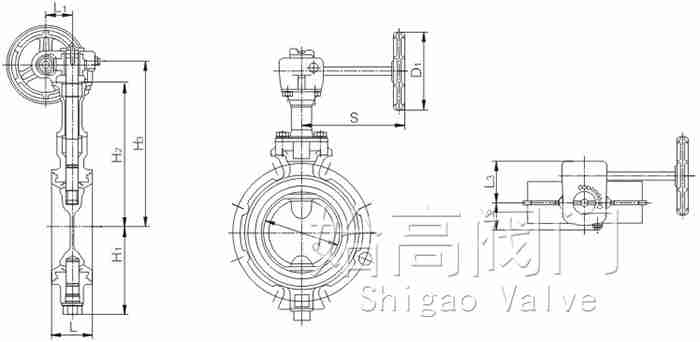

防結露蝶閥尺寸圖2

DN	d	L	H1	H2	H3	L1	L2	L3	S	D1
40	42	33	70	145	168	35	35	56	132	100
50	52	43	82	145	168	35	35	56	132	100
65	67	46	90	157	180	35	35	56	132	100
80	80	46	99	165	188	35	35	56	132	100
100	102	52	112	183	206	41	39	68	132	100
125	126	56	132	196	220	58	48	89	149	140
150	150	56	146	214	238	58	48	89	149	140
200	199	60	188	241	272	58	48	89	149	140
250	248	68	220	320	367	67	61	97	200	200
300	297	78	255	355	402	67	63	97	200	200

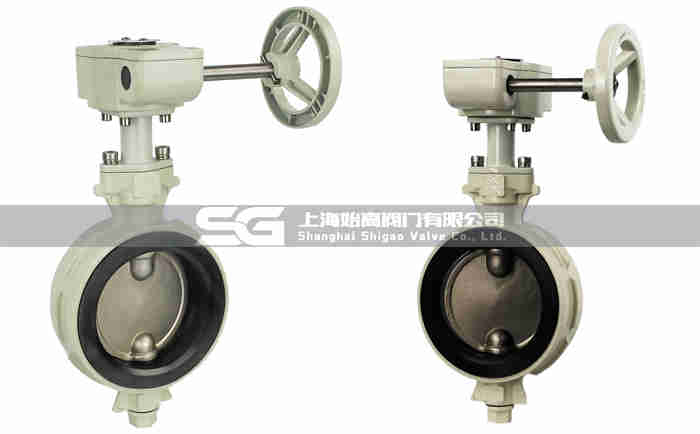

五、防結露蝶閥圖片

渦輪防結露鋁合金蝶閥

始高的防結露蝶閥獨特的多層次漸進接觸式閥座，以及綜合其他多項技術的防結露蝶閥正在越來越多的領域替代其他閥門，具有施工簡單、使用壽命長的特點。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的蝸輪防結露蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
