D343H蝸輪法蘭硬密封蝶閥
| 產品信息 | |
| 產品型號：D343H |  021-31261651 |
| 產品口徑：DN50-DN2000 |  www.ingamemedia.cn |
| 產品壓力：1.0MPa-4.0MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、蝸輪法蘭硬密封蝶閥概述
D343H蝸輪法蘭硬密封蝶閥安裝于管道的直徑方向。采用經密封的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工以及給排水和市政建設等工業管道上，作調節流量和截斷流體使用。
二、蝸輪法蘭硬密封蝶閥參數表

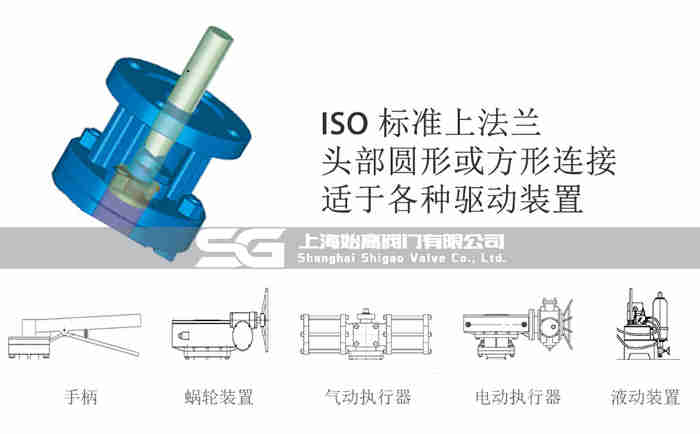

| 公稱通徑：DN100-DN1600 | 公稱壓力：1.0MPa-4.0MPa | 適用介質：水、蒸汽等 |
| 適用溫度：-10℃-425℃ | 閥體材質：碳鋼、不銹鋼 | 操作方式：手柄、蝸輪 |
| 設計與制造標準：GB/T12238-89 | 結構長度標準：GB/T12221-89 | 連接法蘭標準：GB/T9113-88 |
三、三偏心原理
1、偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
2、偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
3、偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

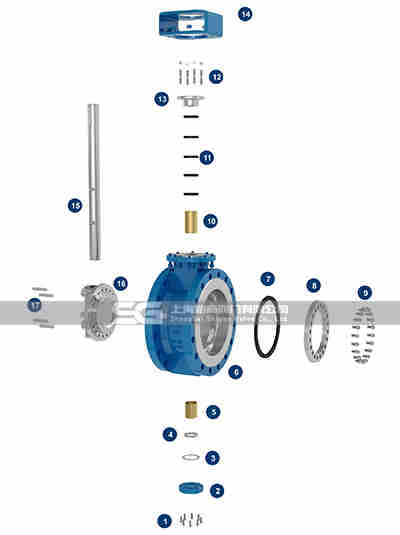

四、零件材質
| 序號 | 零件名稱 | 碳鋼 | 不銹鋼 | 低溫鋼 |
| 1 | 底蓋螺釘 | 8.8/B7 | B8 | B8/L7 |
| 2 | 底蓋 | A105 | 304 | 304/LF2 |
| 3 | 墊片 | 304+石墨 | 304+石墨 | 304+石墨 |
| 4 | 卡環 | 1035 | 304 | 304 |
| 5 | 下軸套 | SF-1 | SF-1S/C95200 | SF-1S/C95200 |
| 6 | 閥體 | WCB | CF8 | LCB/LC1 |
| 7 | 密封圈 | 304+石墨 | 304+石墨 | 304+石墨 |
| 8 | 壓板 | A105 | 304 | 304/LF2 |
| 9 | 壓板螺釘 | 8.8/B7 | B8 | B8/L7 |
| 10 | 上軸套 | SF-1 | SF-1S/C95200 | SF-1S/C95200 |
| 11 | 填料 | 柔性石墨 | 柔性石墨 | 柔性石墨 |
| 12 | 壓蓋螺柱 | 8.8/B7 | B8 | B8/L7 |
| 13 | 填料壓蓋 | WCB | CF8 | CF8/LF2 |
| 14 | 支架 | WCB | WCB/CF8 | WCB/CF8 |
| 15 | 閥桿 | 410/420 | 304/17-4PH | 410/17-4PH |
| 16 | 蝶板 | WCB | CF8 | LCB/LC1 |
| 17 | 銷軸 | 410/420 | 304/17-4PH | 410/17-4PH |

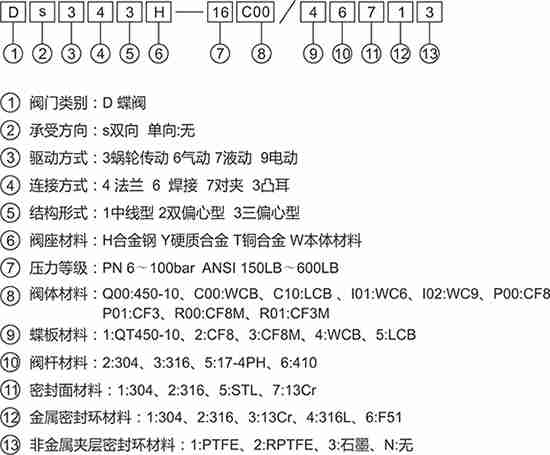

五、型號編制

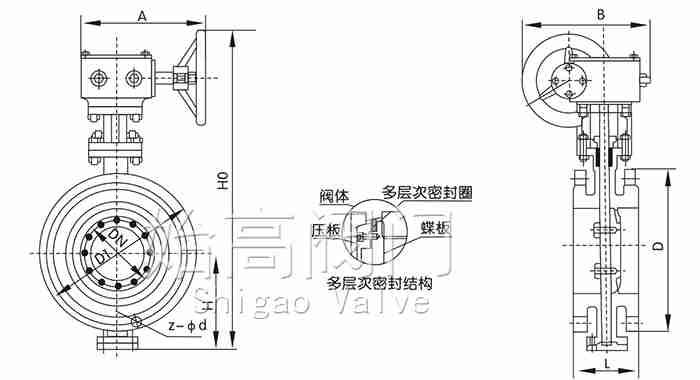

六、蝸輪法蘭硬密封蝶閥尺寸表
| DN | L | D1 | D | H | H0 | A | B | D0 |
| 50 | 108 | 125 | 165 | 112 | 260 | 200 | 200 | 160 |
| 65 | 112 | 145 | 185 | 115 | 280 | 200 | 200 | 160 |
| 80 | 114 | 160 | 200 | 120 | 355 | 220 | 200 | 160 |
| 100 | 127 | 180 | 220 | 138 | 390 | 220 | 200 | 160 |
| 125 | 140 | 210 | 250 | 164 | 490 | 220 | 200 | 160 |
| 150 | 140 | 240 | 285 | 175 | 630 | 300 | 280 | 240 |
| 200 | 152 | 295 | 340 | 208 | 690 | 300 | 280 | 240 |
| 250 | 165 | 350 | 385 | 243 | 830 | 300 | 280 | 240 |
| 300 | 178 | 400 | 445 | 283 | 930 | 440 | 420 | 310 |
| 350 | 190 | 460 | 505 | 310 | 1010 | 440 | 420 | 310 |
| 400 | 216 | 515 | 565 | 340 | 1070 | 440 | 420 | 310 |
| 450 | 222 | 565 | 615 | 380 | 1140 | 540 | 437 | 310 |
| 500 | 229 | 620 | 670 | 410 | 1200 | 540 | 437 | 310 |
| 600 | 267 | 725 | 780 | 470 | 1340 | 540 | 437 | 310 |
| 700 | 292 | 840 | 895 | 550 | 1600 | 640 | 526 | 400 |
| 800 | 318 | 950 | 1015 | 640 | 1780 | 640 | 526 | 400 |
| 900 | 330 | 1050 | 1115 | 710 | 1920 | 740 | 600 | 400 |
| 1000 | 410 | 1160 | 1230 | 770 | 1960 | 740 | 600 | 500 |
| 1200 | 470 | 1380 | 1455 | 890 | 2360 | 740 | 600 | 500 |

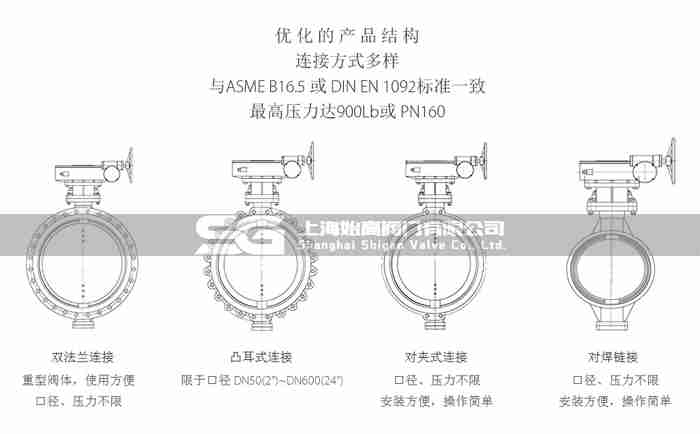

七、特點
1、采用三偏心密封結構，閥座蝶板幾乎無摩擦，具有越關越緊的密封功能。
2、密封圈采用不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點，在高溫的情況下均具有優良的密封性能，具有耐腐蝕，使用壽命長。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D343H蝸輪法蘭硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
