D363H對焊硬密封蝶閥
| 產品信息 | |
| 產品型號：D363H |  021-31261651 |
| 產品口徑：DN100-DN600 |  www.ingamemedia.cn |
| 產品壓力：1.0MPa-4.0MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、對焊硬密封蝶閥概述
D363H對焊三偏心硬密封蝶閥采用焊接結構，使閥門與管道平面達到永久性的零泄漏，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥，對管道和保溫包扎帶來了很大的方便和美觀。
二、對焊硬密封蝶閥的特點
1、采用三偏心密封結構，閥座蝶板幾乎無摩擦，具有越關越緊的密封功能。
2、密封圈采用不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點，在高溫的情況下均具有優良的密封性能，具有耐腐蝕，使用壽命長。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
三、對焊硬密封蝶閥參數表
| 公稱通徑：DN100-DN1600 | 公稱壓力：1.0MPa-4.0MPa | 適用介質：水、蒸汽等 |
| 適用溫度：-10℃-425℃ | 閥體材質：碳鋼、不銹鋼 | 操作方式：手柄、蝸輪 |
| 設計與制造標準：GB/T12238-89 | 結構長度標準：GB/T12221-89 | 連接法蘭標準：GB/T9113-88 |
四、三偏心原理
1、偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
2、偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
3、偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
五、零件材質
| 序號 | 零件名稱 | 碳鋼 | 不銹鋼 | 低溫鋼 |
| 1 | 底蓋螺釘 | 8.8/B7 | B8 | B8/L7 |
| 2 | 底蓋 | A105 | 304 | 304/LF2 |
| 3 | 墊片 | 304+石墨 | 304+石墨 | 304+石墨 |
| 4 | 卡環 | 1035 | 304 | 304 |
| 5 | 下軸套 | SF-1 | SF-1S/C95200 | SF-1S/C95200 |
| 6 | 閥體 | WCB | CF8 | LCB/LC1 |
| 7 | 密封圈 | 304+石墨 | 304+石墨 | 304+石墨 |
| 8 | 壓板 | A105 | 304 | 304/LF2 |
| 9 | 壓板螺釘 | 8.8/B7 | B8 | B8/L7 |
| 10 | 上軸套 | SF-1 | SF-1S/C95200 | SF-1S/C95200 |
| 11 | 填料 | 柔性石墨 | 柔性石墨 | 柔性石墨 |
| 12 | 壓蓋螺柱 | 8.8/B7 | B8 | B8/L7 |
| 13 | 填料壓蓋 | WCB | CF8 | CF8/LF2 |
| 14 | 支架 | WCB | WCB/CF8 | WCB/CF8 |
| 15 | 閥桿 | 410/420 | 304/17-4PH | 410/17-4PH |
| 16 | 蝶板 | WCB | CF8 | LCB/LC1 |
| 17 | 銷軸 | 410/420 | 304/17-4PH | 410/17-4PH |
六、型號編制

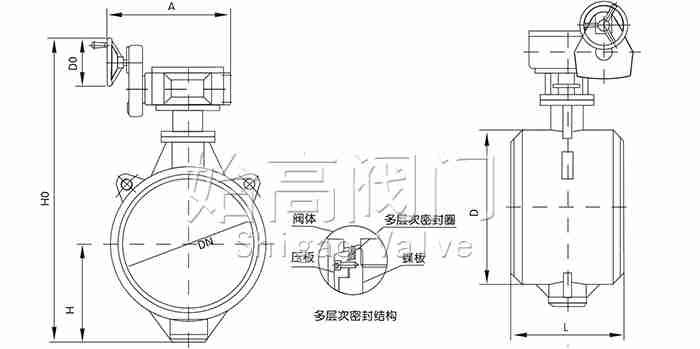

七、對焊硬密封蝶閥尺寸表
| DN | L | D | D0 | H | H0 | A |
| 100 | 190 | 110 | 157 | 100 | 376 | 194 |
| 125 | 200 | 135 | 205 | 113 | 410 | 268 |
| 150 | 210 | 161 | 205 | 130 | 468 | 268 |
| 200 | 230 | 222 | 205 | 205 | 586 | 268 |
| 250 | 250 | 278 | 235 | 235 | 638 | 306 |
| 300 | 270 | 330 | 235 | 275 | 734 | 306 |
| 350 | 290 | 382 | 296 | 309 | 827 | 416 |
| 400 | 310 | 432 | 296 | 346 | 924 | 416 |
八、應用
對焊三偏心硬密封蝶閥被廣泛地應用到冶金、鋼鐵、電力、石油、化工、供熱、空氣、煤氣、可燃?xì)怏w、市政供水以及給排水等腐蝕性介質的管道上，作為截止或調節介質流量使用。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D363H對焊硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
