美標對夾高性能蝶閥
| 產品信息 | |
| 產品型號：D72F |  021-31261651 |
| 產品口徑：1-1/2 |  www.ingamemedia.cn |
| 產品壓力：150LB-600LB |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

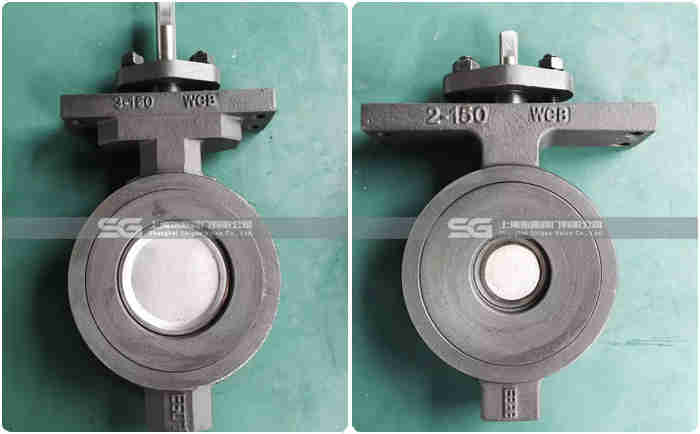

一、美標對夾高性能蝶閥概述
美標對夾高性能蝶閥閥板與密封圈采用偏心結構，具有結構緊湊、體積小、質量輕、密封可靠、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛應用與治金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣等介質進行切斷或壓力、流量控制。本系列產品分為PTFE類閥座密封和PTFE+金屬密封圈閥座密封結構，密封泄露等級零泄漏；流量特性為近似等百分比。
二、美標對夾高性能蝶閥參數表
| 公稱通徑：1-1/2"-48"(DN40-DN1200) | 公稱壓力：150LB-600LB(PN6-PN100) | 適用介質：淡水、海水、空氣、化學藥品及腐蝕性介質 |
| 適用溫度：-50℃-200℃(超低溫可定制) | 閥體材質：碳鋼、不銹鋼 | 操作方式：手柄、蝸輪 |
| 設計與制造標準：GB/T12238/API 609/EN 593/ISO 10631 | 結構長度標準：GB/T 12221/API 609/ASME B16.10/EN 558/ISO 5752 | 連接法蘭標準：GB/T 9113/ASME B16.5/ASME B16.47/EN 1092/ISO 7005 |
三、美標對夾高性能蝶閥的特點
1、高性能調節切斷型。即能作調節閥，又能作切斷閥使用。
2、優秀的氣體和液體隔絕功能和流量調節特性。
3、閥座處啟閉摩擦小、無卡滯,使用壽命長。
4、易于更換和調節密封性能的密封環。
5、低操作力矩和可靠的力矩關斷。
6、可根據客戶需求，設計成防火結構。
四、結構特點
1、由于采用雙偏心結構，閥門在開啟過程中，蝶板逐漸脫離閥座，減少了密封面之間的摩擦，從而延長了使用壽命。閥座采用唇形結構設計， 材質用PTFE, RPTFE或超高分子量的聚乙烯，不管流體的方向如何，閥座變形后總能恢復到原先的位置，保證密封。
2、防靜電：由于閥座采用聚四氟乙烯等非金屬材料，致使蝶板與閥座在啟閉過程中會產生靜電，靜電積累會產生安全隱患，在結構上采用限位套結構將蝶板上的靜電通過限位套傳遞到閥體上，同時在閥體上設置防靜電螺栓與地面接觸，從而達到消除靜電積累的目的。
五、零件材質
| 序號 | 零件名稱 | 材 質 |
| 1 | 底蓋螺釘 | 8.8/B7/B8/B8M |
| 2 | 底蓋 | A105/304/316/2205 |
| 3 | 墊片 | 304+石墨/316+石墨/PTFE |
| 4 | 卡環 | 1035/304/316/2205 |
| 5 | 下軸套 | SF-1/SF-1S/C95200 |
| 6 | 閥體 | WCB/CF8/CF8M/4A |
| 7 | 銷軸 | 410/304/316/F51 |
| 8 | 蝶板 | WCB/CF8/CF8M/4A |
| 9 | 密封圈 | PTFE/RPTFE/PEEK/XTREME |
| 10 | 壓板 | A105/304/316/2205 |
| 11 | 壓板螺釘 | 8.8/B7/B8/B8M |
| 12 | 閥軸 | 410/304/316/F51 |
| 13 | 上軸套 | SF-1/SF-1S/C95200 |
| 14 | 填料 | 柔性石墨/PTFE/橡膠 |
| 15 | 填料壓蓋 | WCB/CF8/CF8M/4A |
| 16 | 壓蓋螺柱 | 8.8/B7/B8/B8M |
| 17 | 壓蓋螺母 | 8.8/B7/B8/B8M |
| 18 | 支架螺母 | 8/2H/8M |
| 19 | 支架 | WCB/CF8/CF8M |
| 20 | 支架螺柱 | 8.8/B7/B8/B8M |
六、型號編制

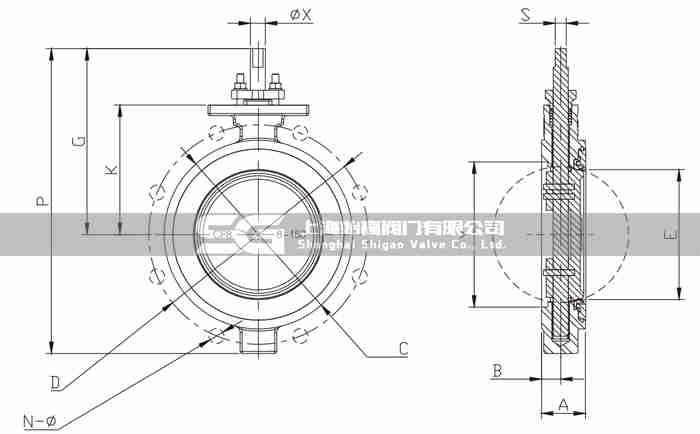

七、美標對夾高性能蝶閥尺寸表
| DN | A | B | C | E | G | H | K | P | S | X | Y |
| 50 | 43.3 | 23.3 | 96 | 38 | 124.3 | 279 | 80 | 186.3 | 7 | 24 | 50 |
| 65 | 49 | 27 | 119 | 59 | 194 | 279 | 111 | 275 | 11.2 | 14.8 | 48 |
| 80 | 49 | 27 | 132 | 73 | 203 | 279 | 121 | 316 | 11.2 | 14.8 | 75 |
| 100 | 54 | 30 | 157 | 95 | 216 | 279 | 133 | 341 | 11.2 | 14.8 | 97 |
八、應用
美標對夾高性能蝶閥，除常規閥門所適應的工況介質外，根據不同的介質，選用不同結構材料和特殊處理材料，還可用于深冷、蒸汽、氮氣、氧氣、高真空、抗腐蝕等特殊工況。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標對夾高性能蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
