SD343H法蘭蝸輪伸縮蝶閥
| 產品信息 | |
| 產品型號：SD343H |  021-31261651 |
| 產品口徑：DN50-DN600 |  www.ingamemedia.cn |
| 產品壓力：1.0MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、伸縮蝶閥概述
SD343H法蘭蝸輪伸縮蝶閥是一種一閥兩用的產品，集伸縮器和法蘭式蝶閥與一體。它能在一定范圍內可軸向伸縮，有利于管道熱脹冷縮、消除管道振動及在一定角度范圍內克服管道對接不同軸而產生的偏移，能極大的方便閥門管路的安裝于拆卸，提高經濟效益。適用于食品、飲料、醫藥純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
二、伸縮蝶閥的特點
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速。
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠。
三、伸縮蝶閥參數表
| 公稱通徑：DN50-DN600 | 公稱壓力：1.0MPa | 適用介質：水 |
| 適用溫度：-10℃-80℃ | 閥體材質：碳鋼、不銹鋼 | 操作方式：蝸輪 |
| 設計與制造標準：GB/T12238-89 | 結構長度標準：GB/T12221-89 | 連接法蘭標準：GB/T9113-88 |

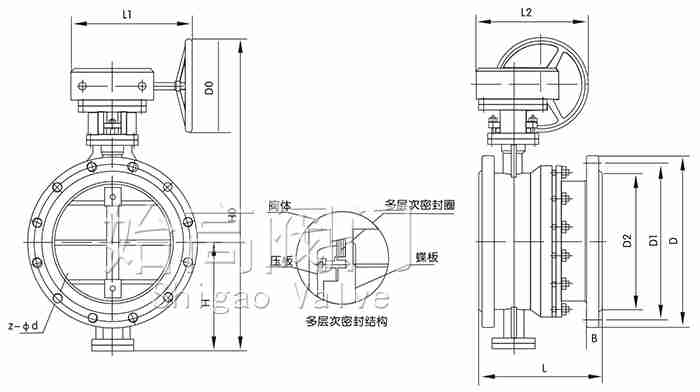

四、伸縮蝶閥尺寸表
| DN | L | Lmax | Lmin | D | D1 | D2 | D0 | B | H | H0 | L1 | L2 |
| 50 | 150 | 163 | 138 | 165 | 125 | 100 | 157 | 20 | 80 | 405 | 194 | 186 |
| 65 | 170 | 188 | 158 | 185 | 145 | 120 | 157 | 20 | 90 | 420 | 194 | 186 |
| 80 | 180 | 192 | 162 | 200 | 160 | 135 | 157 | 20 | 97.5 | 450 | 194 | 186 |
| 100 | 190 | 225 | 180 | 220 | 180 | 155 | 157 | 22 | 107.5 | 485 | 194 | 186 |
| 125 | 200 | 235 | 190 | 250 | 210 | 185 | 205 | 22 | 122.5 | 560 | 268 | 252 |
| 150 | 210 | 240 | 195 | 285 | 240 | 210 | 205 | 24 | 198 | 632 | 268 | 252 |
| 200 | 230 | 265 | 215 | 340 | 295 | 265 | 235 | 24 | 235 | 754 | 306 | 300 |
| 250 | 250 | 285 | 235 | 395 | 350 | 320 | 235 | 26 | 276 | 784 | 306 | 300 |
| 300 | 270 | 302 | 252 | 445 | 400 | 368 | 296 | 26 | 308 | 924 | 416 | 400 |
| 350 | 290 | 321 | 271 | 505 | 460 | 428 | 296 | 26 | 340 | 990 | 416 | 400 |
| 400 | 310 | 343 | 283 | 565 | 515 | 572 | 296 | 26 | 374 | 1058 | 416 | 400 |
| 450 | 330 | 360 | 300 | 615 | 565 | 532 | 400 | 28 | 384 | 1210 | 475 | 420 |
| 500 | 350 | 380 | 320 | 670 | 620 | 585 | 400 | 28 | 448 | 1295 | 475 | 420 |
| 600 | 390 | 425 | 365 | 780 | 725 | 685 | 400 | 30 | 490 | 1468 | 475 | 420 |
五、應用
伸縮蝶閥安裝需要注意以下事項：在安裝前必須平放，切勿隨意磕碰；出廠時結構長度為最小長度，安裝時，拉至安裝長度；當管道問長度超過伸縮安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞；可在任一位置安裝，做溫度補償用時，在管道安裝完成時，需沿管道軸線方向兩端加支架，防止伸縮蝶閥縮管拉出。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SD343H法蘭蝸輪伸縮蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
