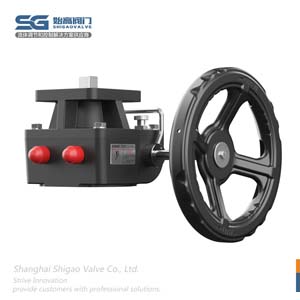

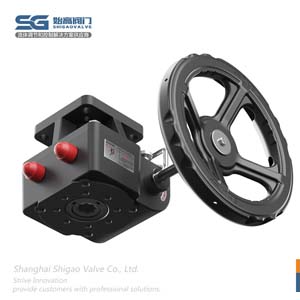

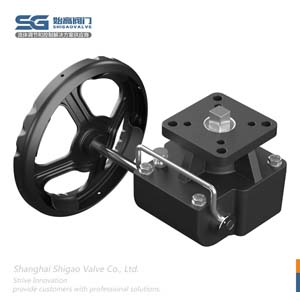

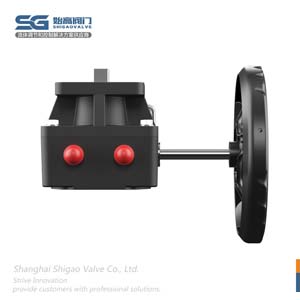

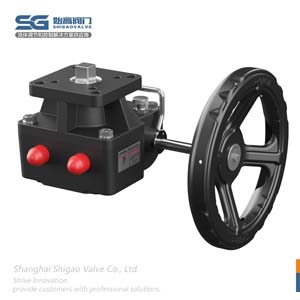

手動操作機構
| 內容摘要 |
手動操作機構是一款手動式閥門驅動裝置，與氣動執行器配套使用，當氣源信號出現故障，閥門無法開啟、關閉，或固定在某一位置時，通過手輪來完成閥門的啟閉操作。手輪執行機構由手輪、傳動裝置和連接裝置等組成。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 手動操作機構 |
| 產品型號： | SCQ | 主要材質： | 鋁合金/球墨鑄鐵 |
| 形式： | 手動離合型 | 扭矩： | 250N/m~3000N/m |
| 規格： | 1#、2#、3#、4#、5#、6# | 連接標準： | ISO5211/圓桿蝶閥標準 |
| 使用要求： | 手動與自動不能同時驅動 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
手動操作機構是一款手動式閥門驅動裝置，與氣動執行器配套使用，當氣源信號出現故障，閥門無法開啟、關閉，或固定在某一位置時，通過手輪來完成閥門的啟閉操作。手輪執行機構由手輪、傳動裝置和連接裝置等組成。手輪執行機構通過螺桿傳動裝置，與執行機構的推桿(或膜頭板)連接。正常運行時，手輪退出，用緊固螺母鎖定，可作為閥位最高位的限制裝置。當需手動操作時，松開緊固螺母，轉動手輪，使之與自動執行機構的推桿連接，從而可移動推桿，改變閥門開度。
1.體積小、重量輕、設計合理、樣式新穎。 2.產品系列化,輸出扭矩與氣動裝置各種閥i ]匹配。 3.渦輪連接內孔有相隔90*的兩個鍵槽,以便用戶根據需要選擇裝置同閥門的相對位置。 4.提起限位拉環,旋轉偏心裝置90°限位銷自動限位,實現氣動,反之實現手動。 5.產品出廠時,裝有專用潤滑脂,與閥裝配后,整體密封防塵防水防護等級IP65 , IP67 , IP68可選。

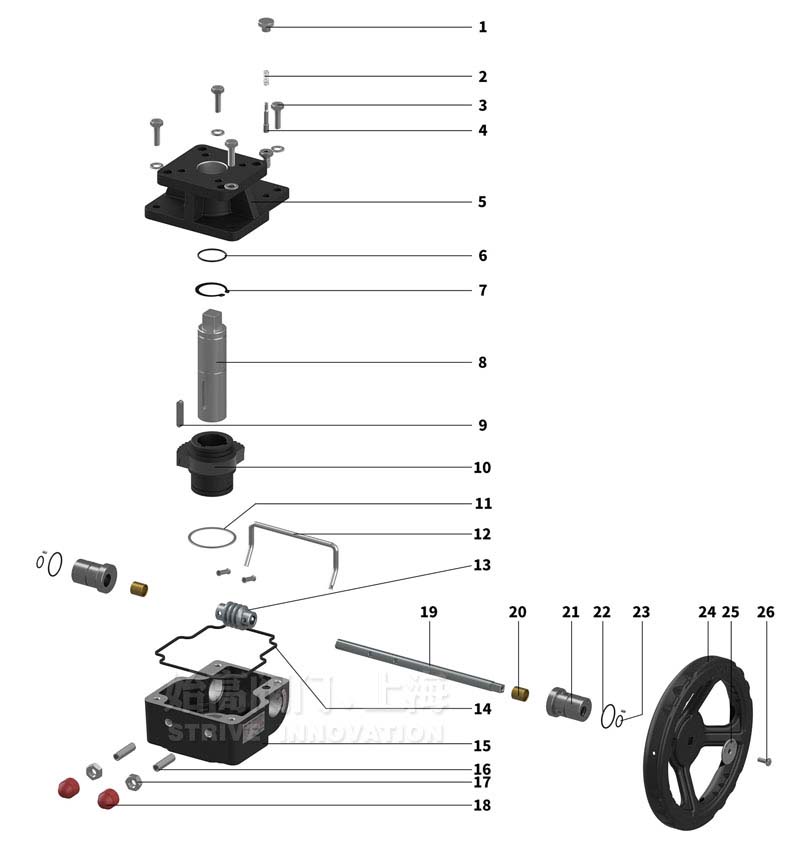

| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
| 1 | 手/自切換鈕 | 不銹鋼SUS304 | 2 | 復位彈簧 | 鋼 |
| 3 | 箱體緊固件 | 不銹鋼SUS304 | 4 | 手/自切換鈕 | 不銹鋼SUS304 |
| 5 | 上蓋 | 鋁合金 | 6 | 主軸O型圈 | 丁腈橡膠 |
| 7 | 主軸卡簧 | 鋼 | 8 | 主軸 | 合金鋼 |
| 9 | 主軸銷子 | 合金鋼 | 10 | 蝸輪 | 球墨鑄鐡QT450 |
| 11 | 蝸輪墊片 | 不銹鋼SUS304 | 12 | 手/自切換鈕 | 不銹鋼SUS304 |
| 13 | 蝸桿 | 合金鋼 | 14 | 箱體密封圈 | 丁腈橡膠 |
| 15 | 箱體 | 鋁合金 | 16 | 限位螺絲 | 不銹鋼SUS304 |
| 17 | 限位螺母 | 不銹鋼SUS304 | 18 | 裝飾蓋 | 工程塑料 |
| 19 | 傳動桿 | 合金鋼 | 20 | 銅套 | 銅 |
| 21 | 偏心套 | 合金鋼 | 22 | 偏心套O型圈 | 丁腈橡膠 |
| 23 | 傳動桿O型圈 | 丁腈橡膠 | 24 | 手輪 | 鋼板沖壓 |
| 25 | 手輪墊片 | 不銹鋼SUS304 | 26 | 手輪緊固件 | 不銹鋼SUS304 |
注：手動和自動不能同時驅動
