氣動液壓三通球閥
| 內容摘要 |

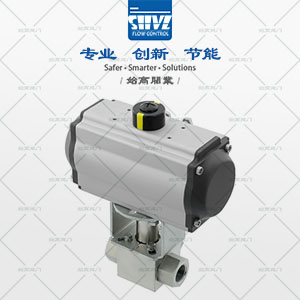

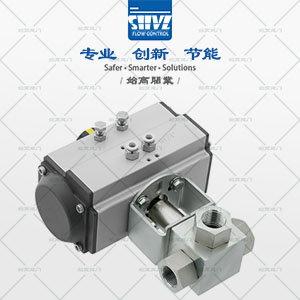

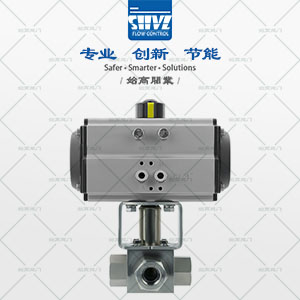

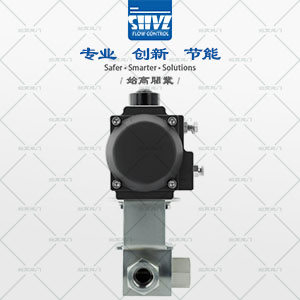

氣動液壓三通球閥是采用體式高壓鍛造閥體，小口徑，高壓力的球閥和AT氣動執行器組成。主閥采用不銹鋼或優質鍛鋼件，表面進行發黑或鍍鉻處理。其外表美觀，操作方便，密封性能可靠。氣動液壓三通球閥適用于液壓系統管路中作接通和切斷用，本閥適用于液壓系統、化工、煉油設備三路管中的流向切換。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動液壓三通球閥 |
| 產品型號： | Q614F-320P/Q615F-320P | 閥體材質： | 不銹鋼304 |
| 連接方式： | 內螺紋 | 適用壓力： | 32MPa |
| 公稱通徑： | DN8~DN50 | 驅動方式： | 氣動 |
| 適用介質： | 水、液壓油、氣體等 | 適用溫度： | -20°C ~ +150°C |
| 執行器形式： | AT氣動執行器/PT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
氣動液壓三通球閥是采用體式高壓鍛造閥體，小口徑，高壓力的球閥和AT氣動執行器組成。主閥采用不銹鋼或優質鍛鋼件，表面進行發黑或鍍鉻處理。其外表美觀，操作方便，密封性能可靠。氣動液壓三通球閥適用于液壓系統管路中作接通和切斷用，本閥適用于液壓系統、化工、煉油設備三路管中的流向切換。
氣動液壓三通球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作�？刹捎弥悄芸刂婆c定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。氣氣動高壓三通球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
 |
 |
 |
 |

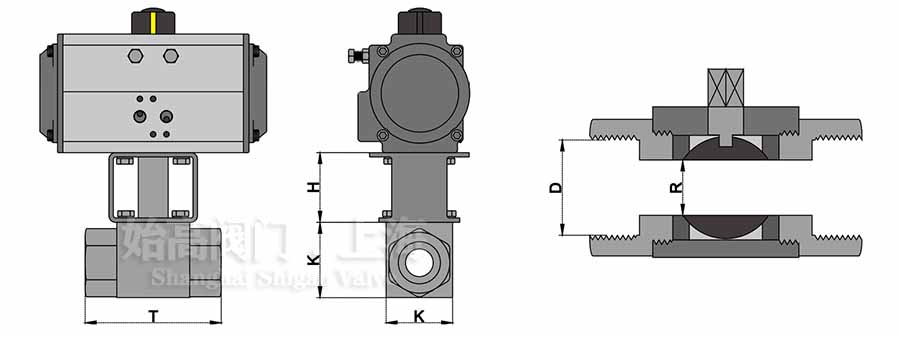

| DN | T | H | C | K | D | R |
| 8 | 83 | 43 | 48 | 34 | G1/4" | 6 |
| 10 | 83 | 43 | 48 | 34 | G3/8" | 8 |
| 15 | 83 | 43 | 48 | 34 | G1/2" | 10 |
| 20 | 103 | 53 | 62 | 45 | G3/4" | 14.5 |
| 25 | 113 | 64 | 62 | 56 | G1" | 19.6 |
| 32 | 125 | 68 | 62 | 60 | G1-1/4" | 24.5 |
| 40 | 136 | 70 | 73 | 66 | G1-1/2" | 30 |
| 50 | 160 | 88 | 73 | 80 | G2" | 39.6 |
氣動液壓三通球閥由氣動執行機構和三通內螺紋高壓球閥組成�？蛇x用電磁換向閥切斷管內介質。適用于介質為液壓油，空氣，水等介質工況。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動液壓三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
