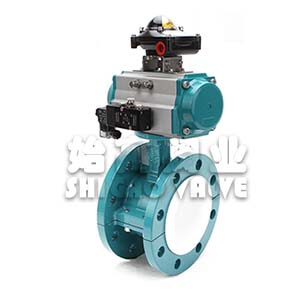

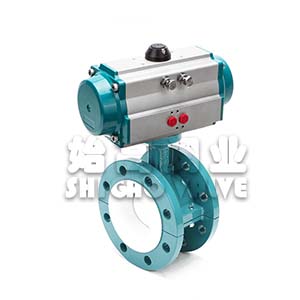

氣動法蘭式襯氟蝶閥
| 內容摘要 |
氣動法蘭式襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，氣動襯氟蝶閥操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。氣動襯四氟蝶閥適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動法蘭式襯氟蝶閥 |
| 產品型號： | D671F46、D641F46 | 閥體材質： | 碳鋼、不銹鋼 |
| 連接方式： | 法蘭連接、對夾連接 | 適用壓力： | PN10、PN16 |
| 公稱通徑： | DN50-DN1600 | 驅動方式： | 氣動 |
| 適用介質： | 水、空氣、天然氣、油品及弱腐蝕性流體 | 適用溫度： | 氟橡膠：-20℃～200℃ |
| 流量特性： | 近似快開型 | 泄漏量： | 按GB/T4213-92 |
| 結構長度： | GB/T12221-1989 | 壓力試驗： | GB/T13927-2000；JB/T9092-1999 |
| 執行器形式： | AT氣動執行器/AW氣動執行器/PT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關型、智能調節型 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
氣動法蘭式襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，氣動法蘭式襯氟蝶閥操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。氣動襯四氟蝶閥適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。氣動襯四氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
| DN | L | L1 | L2 | H1 | H2 | D1 | D2 | N-D |
| 40 | 106 | 215 | 105 | 165 | 110 | 150 | 110 | 4-18 |
| 50 | 108 | 215 | 105 | 165 | 110 | 165 | 125 | 4-18 |
| 65 | 112 | 215 | 105 | 175 | 110 | 185 | 145 | 8-18 |
| 80 | 114 | 215/265 | 105/110 | 195 | 110/120 | 200 | 160 | 8-18 |
| 100 | 127 | 265/270 | 110/125 | 210 | 120/142 | 220 | 180 | 8-18 |
| 125 | 140 | 270/310 | 125/142 | 235 | 142/158 | 250 | 210 | 8-18 |
| 150 | 140 | 310/400 | 142/160 | 260 | 158/178 | 285 | 240 | 8-22 |
| 200 | 152 | 400/465 | 160/178 | 310 | 178/200 | 340 | 295 | 12-22 |
| 250 | 165 | 465/550 | 178/210 | 360 | 200/235 | 405 | 355 | 12-26 |
| 300 | 178 | 550/550 | 210/235 | 395 | 235/260 | 460 | 410 | 12-26 |
| 350 | 190 | 550/646 | 235/258 | 420 | 260/325 | 520 | 470 | 16-26 |
氣動法蘭式襯氟蝶閥是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，在常規蝶閥的閥內和閥板上襯聚四氟，使介質和閥體隔離，達到防腐的效果。作為一種用來實現管路系統通斷及流量控制的元件，已在石油、化工、冶金、水電等許多領域中得到廣泛的應用。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動法蘭式襯氟蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
