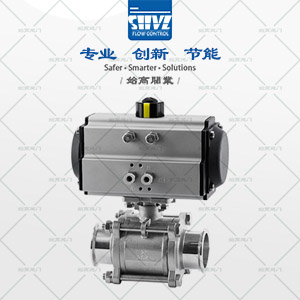

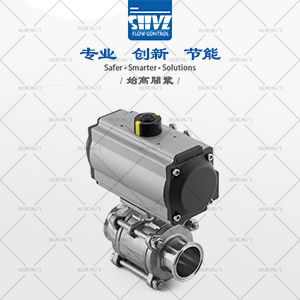

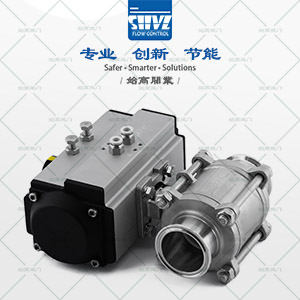

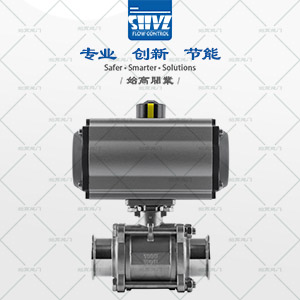

BV-A35F16P - 氣動卡箍球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動卡箍球閥 |
| 產品型號： | BV-A35F16P | 閥體材質： | 不銹鋼304、316 |
| 連接方式： | 卡箍快裝 | 適用壓力： | PN16 |
| 公稱通徑： | DN15~DN100 | 驅動方式： | 氣動 |
| 適用介質： | 水、氣、油等 | 適用溫度： | -20°C ~ +150°C/-20°C ~ +240°C |
| 壓力/溫度標準： | ASME B16.34 | 制造標準： | ASME B16.34 |
| 試驗標準： | API 598 | 連接標準： | ASME BPE |
| 執行器形式： | AT氣動執行器/RT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
氣動卡箍球閥結構是由三部分閥殼組成，用外部四只較長螺栓從兩端夾住中間閥體與閥球而成。密封圈為全封閉式緊緊包裹住閥球，無空間和死角。兩端為卡箍連接方便拆卸、清洗、維修。工作原理是通過執行器90度的旋轉來帶動球體的旋轉，以達到介質的流通與阻斷。
閥體結構整體式快裝，不會有外部泄漏現象。
閥座由PTFE密封環及彈簧組成對壓力和溫度的變化適應能力強，在使用范圍內不會產生泄漏。
閥桿的防滲漏結構、閥桿底部有1個PTFE自封密封墊和1個O型密封圈，上面有2個O型密封圈、兩個PTFE密封墊組成，確保無泄漏。
閥體輕且易于保溫。
球體的加工精度精密操作輕便，無不良干涉。
| 電磁閥 | 電磁閥有二位三通、二位五通、單電控、雙電控、訂貨時注明 |
| 過濾減壓閥 | 對氣源進行穩壓、過濾 |
| 限位開關 | 遠程反饋開關信號 |
| 手輪機構 | 可實現手動開、關閥門 |
| 定位器 | 輸入模擬量信號(4~20mA或者0~10V)，調節閥門開度 |
| 備注 | 以上附件不是標準配件，如需配置請訂貨時說明，電磁閥和限位開關有防爆和非防爆，如需防爆需注明防爆等級 |

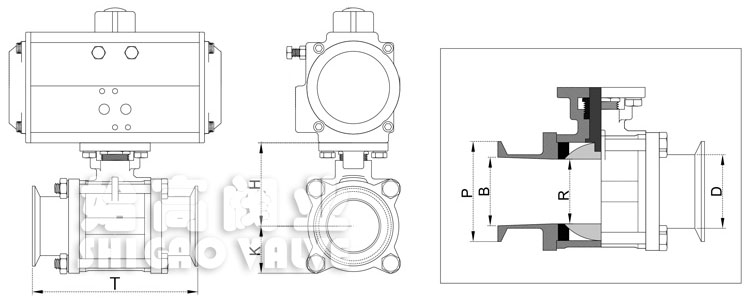

| 公稱通徑 | T | H | K | R | B | P | D |
| DN15 | 98 | 45 | 23 | 15 | 16 | 50.5 | 19 |
| DN20 | 106 | 54 | 26.5 | 20 | 22 | 50.5 | 25 |
| DN25 | 116 | 56 | 28 | 25 | 29 | 50.5 | 32 |
| DN32 | 134 | 68 | 36 | 32 | 35 | 50.5 | 38 |
| DN40 | 145 | 73 | 38.5 | 38 | 38 | 50.5 | 42 |
| DN50 | 158 | 84 | 44 | 49 | 49 | 64 | 53 |
| DN65 | 178 | 95 | 61 | 65 | 67 | 91 | 75 |
| DN80 | 222 | 100 | 70 | 80 | 85 | 106 | 89 |
| DN100 | 295 | 112 | 82 | 100 | 105 | 119 | 108 |
氣動卡箍球閥應用：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動卡箍球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
