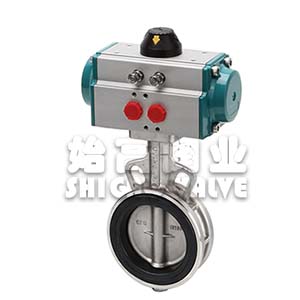

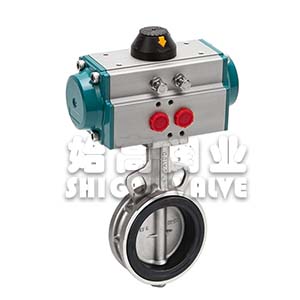

氣動不銹鋼軟密封蝶閥
| 內容摘要 |
氣動不銹鋼軟密封蝶閥是工業管道中應用常用的閥門品種之一。氣動對夾軟密封蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉，操作簡單。同時該閥門具有良好的流體控制特性。氣動對夾軟密封蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
氣動不銹鋼軟密封蝶閥參數表
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動不銹鋼軟密封蝶閥 |
| 產品型號： | D671F | 閥體材質： | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
| 連接方式： | 對夾連接 | 適用壓力： | PN10 PN16 |
| 公稱通徑： | DN50~DN1200 | 驅動方式： | 氣動 |
| 適用介質： | 空氣、水、污水、蒸氣、煤氣、油品等 | 適用溫度： | 0℃-120℃ |
| 設計標準： | GB/T12238-1989 | 法蘭連接： | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 結構長度： | GB/T12221-1989 | 壓力試驗： | GB/T13927-2000；JB/T9092-1999 |
| 執行器形式： | AT氣動執行器/AW氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關型、智能調節型 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
閥門概述Product introduction
氣動不銹鋼軟密封蝶閥是工業管道中應用常用的閥門品種之一。氣動對夾軟密封蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉，操作簡單。同時該閥門具有良好的流體控制特性。氣動對夾軟密封蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于溫度偏高的工藝介質中。

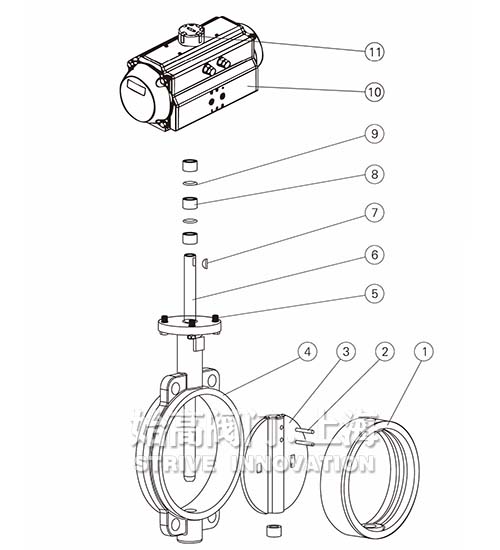

主要零部件材質Material of main parts
| 序號 | 名稱 | 材質Z | 材質C | 材質P |
| 1 | 閥座 | 橡膠、四氟 | ||
| 2 | 圓柱銷 | 45鋼 | 45鋼 | 不銹鋼 |
| 3 | 蝶板 | 球墨鑄鐵鍍硬鉻 | 碳鋼或不銹鋼 | 不銹鋼 |
| 4 | 閥體 | 灰鑄鐵 | 碳鋼 | 不銹鋼 |
| 5 | 螺栓 | 35鋼 | 碳鋼 | 不銹鋼 |
| 6 | 閥桿 | 45鋼 | 不銹鋼 | 不銹鋼 |
| 7 | 鍵 | 45鋼 | 45鋼 | 不銹鋼 |
| 8 | 襯套 | 銅基粉末冶金 | 銅基粉末冶金 | 銅基粉末冶金 |
| 9 | O型圈 | 橡膠、氟橡膠 | ||
| 10 | 氣動裝置 | AT系列、RT系列、AW系列 | ||
| 11 | 位置指示器 | 塑料 | ||

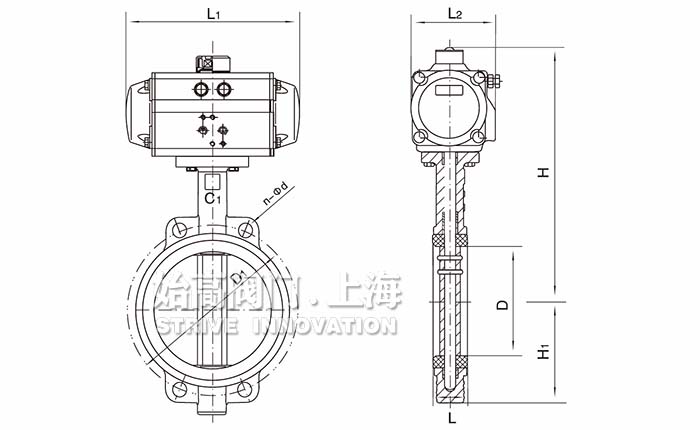

外形尺寸Overall Dimension
| DN | L | L1 | L2 | H | H1 | D |
| 50 | 42 | 141/159 | 71/83 | 269/281 | 68 | 52.9 |
| 65 | 44.7 | 159/211 | 83/95 | 283/303 | 75 | 64.5 |
| 80 | 45.2 | 159/248 | 83/107 | 289/309 | 93 | 78.8 |
| 100 | 52.1 | 211/269 | 95/123 | 320/338 | 104 | 10.4 |
| 125 | 54.4 | 248/269 | 107/123 | 351/366 | 118 | 123.3 |
| 150 | 55.8 | 269/345 | 123/152 | 380/405 | 133 | 155.6 |
| 200 | 60.6 | 345/409 | 152/172 | 435/477 | 165 | 202.5 |
| 250 | 65.6 | 409/438 | 172/187 | 509/552 | 197 | 250.5 |
| 300 | 76.5 | 438/550 | 187/215 | 597/622 | 224 | 301.6 |
| 350 | 76.5 | 550/600 | 215/240 | 653/688 | 267 | 333.3 |
| 400 | 86.5 | 550/633 | 215/262 | 720/787 | 309 | 389.6 |
結構特點Features
1、密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象
2、閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好。
3、閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座。
4、法蘭對夾孔連接適用多種標準。
結語Conclusion
氣動不銹鋼軟密封蝶閥產品由活塞式氣缸和對夾式蝶閥組裝調試后構成，結構簡單，輕巧。開啟速度快。其中單作用可提供斷氣或斷電自動復位（氣開、氣關）功能。產品廣泛應用于：冶金、水處理、環保、石油化工、電力等各種工業管道領域。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動不銹鋼軟密封蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
聯系電話：021-31261651
電子郵箱：961134865@qq.com
