三片式快裝球閥
| 產品信息 | |
| 產品型號：Q81F |  021-31261651 |
| 產品口徑：DN10-DN100 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa |  961134865@qq.com |
| 產品材質：不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

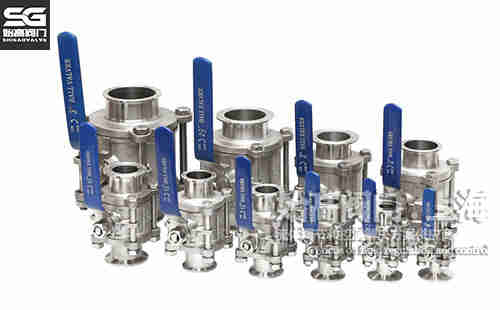

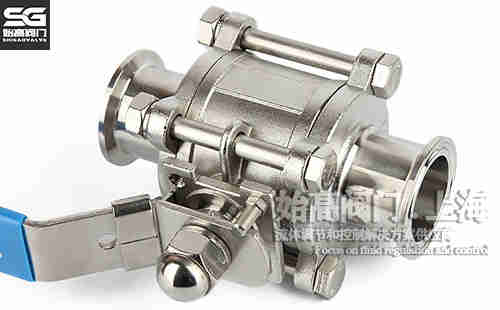

一、三片式快裝球閥概述
三片式快裝球閥又稱三片式卡箍球閥，是由三段閥體，中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，閥座采用彈性密封結構，啟閉輕松密封可靠。適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
二、三片式快裝球閥參數表
| 公稱通徑：DN10-DN100 | 公稱壓力：1.6MPa-6.4MPa | 適用介質：水、氣、油等 |
| 適用溫度：-20℃-120℃ | 氣壓測試：1.6MPa | 操作方式：手動 |
| 設計制造：GB/T-12224/ANSI B16.34 | 螺紋標準：BSPT/BSP/NPT/DIN/JIS/RC/G | 檢查與測試：GB/T13927/API 598 |

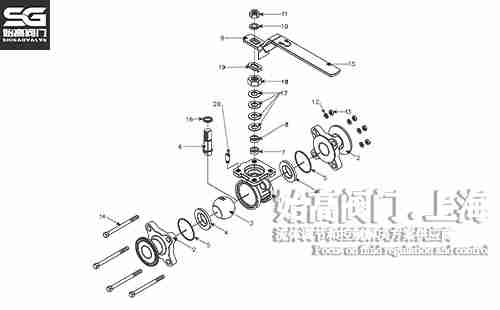

三、零件材質表
| 零件名稱 | 材質 | |
| 閥體 | CF8M | CF8 |
| 閥蓋 | CF8M | CF8 |
| 球 | SS316 | SS304 |
| 閥桿 | SS316 | SS304 |
| 閥座 | RTFE | RTFE |
| 桿密封 | PTFE | PTFE |
| 中頭墊 | PTFE | PTFE |
| 填料壓蓋 | SS202 | SS202 |
| 手柄 | SS202 | SS202 |
| 膠套 | PLASTIC | PLASTIC |
| 彈墊 | SS202 | SS202 |
| 螺母 | SS202 | SS202 |

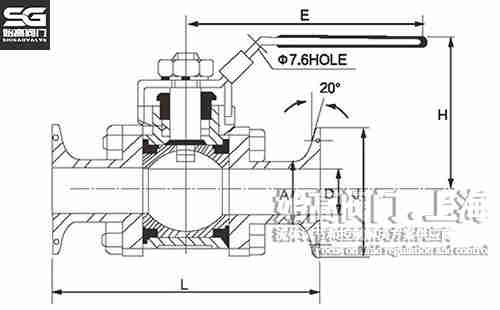

四、三片式快裝球閥尺寸表
| Size | L | A | D | J | H | E |
| 1/2" | 97 | 12.7 | 9.4 | 25.4 | 58 | 122.9 |
| 3/4" | 110 | 19.05 | 15.75 | 25.4 | 61 | 122.9 |
| 1" | 111 | 25.5 | 22.2 | 5.4 | 68 | 144.9 |
| 1-1/4" | 127 | 32.2 | 28.5 | 50.4 | 79 | 165.9 |
| 1-1/2" | 141 | 38.2 | 34.9 | 50.4 | 84.5 | 188.9 |
| 2" | 155 | 50.8 | 47.5 | 63.9 | 93.2 | 188.9 |
| 2-1/2" | 168.5 | 63.6 | 60.3 | 77.5 | 131.8 | 255.3 |
| 3" | 196.2 | 76.3 | 73 | 90.9 | 140 | 260.8 |
| 4" | 232.5 | 101.6 | 94.4 | 118.9 | 173.6 | 322.2 |
|
溫馨提示： |
