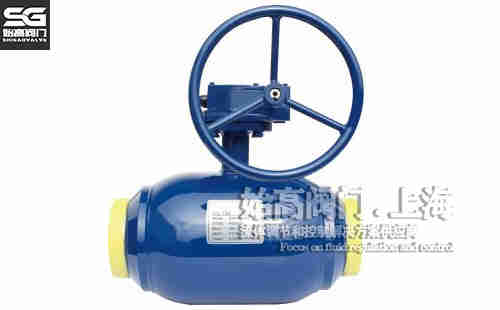

Q361F蝸輪全焊接球閥
| 產品信息 | |
| 產品型號：Q361F/Q367F |  021-31261651 |
| 產品口徑：DN125-DN1200 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa-4.0MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、蝸輪全焊接球閥相關概述
Q361F蝸輪全焊接球閥、Q367F蝸輪全焊接固定式球閥的整體結構采用全焊接的工業結構，使閥門的內、外密封得到了極大的提高，閥門的重量得到了很大的降低(特別是DN300以下口徑)使閥門的安裝變得更為便捷，不僅降低了工程施工的成本，也節省了時間。全焊接球閥廣泛應用于城市燃?xì)獾牡叵鹿芫�，天然氣輸送管線，調壓站等領域。
二、蝸輪全焊接球閥的特點
1、閥體采用無縫鋼管壓制成型。
2、閥門的整體結構采用全焊接制造工藝，減少了外泄漏；閥門重量大大減輕，安裝更便捷。
3、采用彈性墊圈及碳纖維增強密封圈，可經手幾萬次往復運動無泄漏，保證閥門的使用壽命。
4、閥門的密封可以在-40℃-200℃的條件下連續使用而不會失效。
5、連接方式有對焊、法蘭、螺紋連接等形式，開啟采用手柄、蝸輪傳動、電動等方式。
6、長桿直埋焊接球閥可以深埋地下，不用設置閥門井，操作者只需在地上用手柄或蝸輪傳動機構操作即可，非常方便。
三、蝸輪全焊接球閥參數表
| 公稱通徑：DN125-DN1200 | 公稱壓力：1.6MPa-4.0MPa | 適用介質：水、氣、油等 |
| 適用溫度：-20℃-200℃ | 閥體材質：碳鋼、不銹鋼 | 操作形式：蝸輪傳動 |

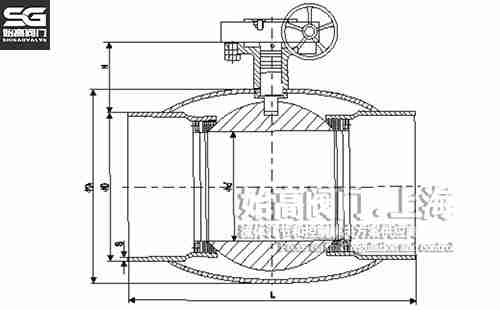

四、蝸輪全焊接球閥尺寸表
| 口徑 | 壓力 | L | H | D1 | D(GB) | D(DIN) | S |
| 125 | 25 | 325 | 91 | 100 | 133 | 139.7 | 5 |
| 150 | 25 | 350 | 112 | 125 | 159 | 168.3 | 6 |
| 200 | 25 | 400 | 95 | 150 | 219 | 219.1 | 7 |
| 250 | 25 | 530 | 126 | 200 | 273 | 273 | 8 |
| 300 | 25 | 550 | 149 | 250 | 325 | 323.9 | 9 |
| 350 | 25 | 686 | 167 | 290 | 377 | 355.6 | 10 |
| 400 | 25 | 762 | 184 | 350 | 426 | 406.4 | 12 |
| 500 | 25 | 991 | 221 | 400 | 529 | 508 | 18 |
| 600 | 16 | 1065 | 252 | 500 | 630 | 609.6 | 20 |
| 700 | 16 | 1345 | 298 | 600 | 720 | 711 | 22 |
| 800 | 16 | 1524 | 354 | 700 | 820 | 813 | 24 |
| 900 | 16 | 1727 | 400 | 781 | 920 | 914.4 | 26 |
| 1000 | 16 | 1900 | 452 | 874 | 1020 | 1016 | 28 |
| 1100 | 16 | 2000 | 514 | 976 | 1120 | 1117.6 | 30 |
| 1200 | 16 | 2100 | 568 | 1020 | 1220 | 1219.2 | 32 |

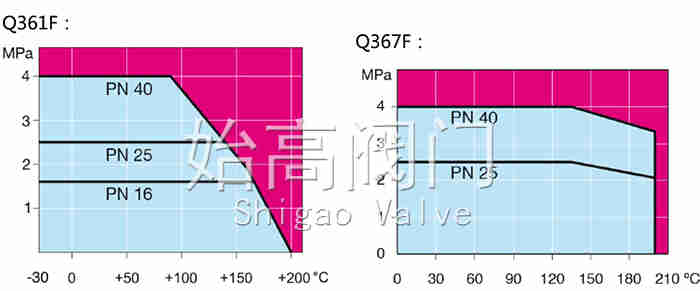

五、操作條件
全焊接球閥是由碳化特氟龍密封環及蝶形彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄漏。
|
溫馨提示： |
