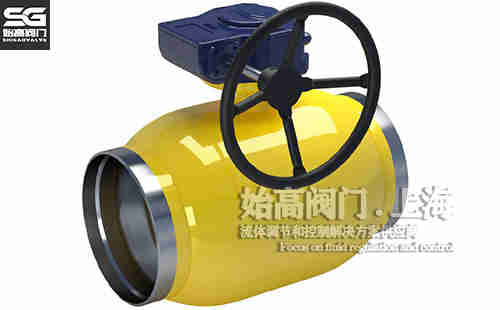

QN361F燃氣全焊接球閥
| 產品信息 | |
| 產品型號：QN361F/QN61F |  021-31261651 |
| 產品口徑：DN15-DN800 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa-6.4MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、燃氣全焊接球閥相關概述
QN361F/QN61F燃氣全焊接球閥的整體結構采用全焊接的工業結構，使閥門的內、外密封得到了極大的提高，閥門的重量得到了很大的降低(特別是DN300以下口徑)使閥門的安裝變得更為便捷，不僅降低了工程施工的成本，也節省了時間。全焊接球閥廣泛應用于城市燃氣的地下管線，天然氣輸送管線，調壓站等領域�？芍苯由盥竦叵�。不用設置地下閥門控制室，這樣操作者不需要進入地下，只需在地上用T型手柄進行傳動操作即可，非常方便。
二、燃氣全焊接球閥的特點
1、閥體采用無縫鋼管壓制成型。
2、閥門的整體結構采用全焊接制造工藝，減少了外泄漏；閥門重量大大減輕，安裝更便捷。
3、采用彈性墊圈及碳纖維增強密封圈，可經手幾萬次往復運動無泄漏，保證閥門的使用壽命。
4、閥門的密封可以在-40℃-200℃的條件下連續使用而不會失效。
5、連接方式有對焊、法蘭、螺紋連接等形式，開啟采用手柄、蝸輪傳動、電動等方式。
6、長桿直埋焊接球閥可以深埋地下，不用設置閥門井，操作者只需在地上用手柄或蝸輪傳動機構操作即可，非常方便。
三、燃氣全焊接球閥參數表
| 公稱通徑：DN25-DN800 | 公稱壓力：1.6MPa-4.0MPa | 適用介質：燃氣 |
| 適用溫度：-20℃-120℃ | 閥體材質：碳鋼、不銹鋼 | 操作形式：蝸輪傳動 |

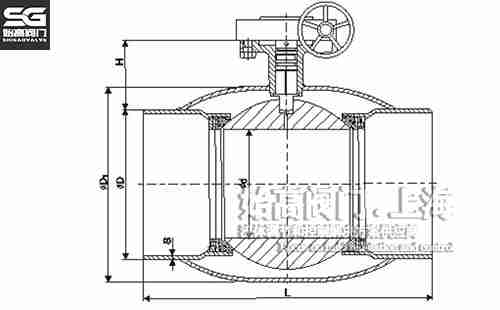

四、燃氣全焊接球閥尺寸表
| 口徑 | L | A | H | H1 | d | D1 | D(GB) | D(DIN) | S | 重量KG |
| 15 | 230 | 120 | 93 | 41 | 10 | 33.7 | 22 | 21.3 | 3 | 0.74 |
| 20 | 230 | 120 | 97 | 43 | 15 | 42.4 | 25 | 26.9 | 3 | 0.89 |
| 25 | 230 | 150 | 103 | 42 | 20 | 48.3 | 32 | 33.7 | 3 | 1.19 |
| 32 | 260 | 150 | 109 | 44 | 25 | 60.3 | 38 | 42.4 | 3 | 1.57 |
| 40 | 260 | 190 | 119 | 60 | 32 | 76.1 | 45 | 48.3 | 3 | 2.19 |
| 50 | 300 | 190 | 125 | 61 | 40 | 88.9 | 57 | 60.3 | 3.5 | 2.96 |
| 65 | 300 | 275 | 183 | 74 | 50 | 114.3 | 73 | 76.1 | 3.5 | 4.98 |
| 80 | 300 | 275 | 196 | 80 | 65 | 139.7 | 89 | 88.9 | 4 | 6.62 |
| 100 | 325 | 275 | 219 | 100 | 80 | 168.3 | 108 | 114.3 | 4.5 | 8.81 |
| 125 | 325 | 415 | 242 | 91 | 100 | 177.8 | 133 | 139.7 | 5 | 13.13 |
| 150 | 350 | 540 | 248 | 103 | 125 | 219.1 | 159 | 168.3 | 6 | 20.14 |
| 200 | 400 | 745 | 275 | 105 | 150 | 273 | 219 | 219.1 | 7 | 30.79 |
| 口徑 | L | H | d | D1 | D(GB) | D(DIN) | S | 重量KG |
| 125 | 325 | 91 | 100 | 177.8 | 133 | 139.7 | 5 | 20.7 |
| 150 | 350 | 112 | 125 | 219.1 | 159 | 168.3 | 6 | 32.5 |
| 200 | 400 | 95 | 150 | 273 | 219 | 219.1 | 7 | 43.9 |
| 250 | 530 | 126 | 200 | 355.6 | 273 | 273 | 8 | 91.8 |
| 300 | 550 | 149 | 250 | 426 | 325 | 323.9 | 9 | 130.9 |
| 350 | 686 | 167 | 290 | 508 | 377 | 355.6 | 10 | 230.2 |
| 400 | 762 | 184 | 350 | 558.8 | 426 | 406.4 | 12 | 388.2 |
| 500 | 991 | 221 | 400 | 680 | 529 | 508 | 18 | 706 |
| 600 | 1065 | 257 | 500 | 830 | 630 | 609.6 | 20 | 1033 |
| 700 | 1346 | 309 | 600 | 1000 | 720 | 711 | 22 | 1648 |
| 800 | 1524 | 368 | 700 | 1150 | 820 | 813 | 24 | 2705 |
五、相關應用
全焊接球閥是由碳化特氟龍密封環及蝶形彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄漏。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的QN361F燃氣全焊接球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
