UPVC一體式法蘭塑料球閥
| 產品信息 | |
| 產品型號：Q41F-10U |  021-31261651 |
| 產品口徑：DN15-DN300 |  www.ingamemedia.cn |
| 產品壓力：1.0MPa |  961134865@qq.com |
| 產品材質：UPVC |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
UPVC一體式法蘭塑料球閥摘要：
UPVC一體式法蘭塑料球閥Q41F-10U為整體式結構泄漏點少，強度高，轉動靈活、使用方便。在使用過程中兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。順時針?lè)较蛐D(zhuǎn)手柄為關閉，反之開啟。只可做斷流、通流，不宜有流量調節。
| 產品品牌： | 始高閥門 | 產品名稱： | UPVC一體式法蘭塑料球閥 |
| 產品型號： | Q41F-10U | 閥體材質： | UPVC |
| 連接方式： | 法蘭 | 適用壓力： | PN10 |
| 公稱通徑： | DN15-DN300 | 適用介質： | 水、油、氣、酸堿物等 |
| 驅動方式： | 手動 | 制造標準： | 國標GB、美標ANSI/API |
一、產品概述
UPVC一體式法蘭塑料球閥Q41F-10U為整體式結構泄漏點少，強度高，轉動靈活、使用方便。在使用過程中兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。順時針?lè)较蛐D(zhuǎn)手柄為關閉，反之開啟。只可做斷流、通流，不宜有流量調節。
閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣。例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
二、UPVC水用、化工用閥門管道系統特性：
使用溫度：化工管道使用溫度范圍：-20℃~65℃；
給水管道使用溫度范圍：-20℃~55℃；
阻燃性能為自熄性；
衛生性能：給水用管道系統符合GB/T17219；
價格低：材料費用低，不同工況比例不同；
耐腐蝕性：具有優良的耐腐蝕性能，詳見產品耐化學性能腐蝕表；
耐壓高：爆破壓力為工作壓力4~5倍，確保系統品質級安全；
韌性強：具有ji佳的強度和韌性，不會受外力或內壓變化大的情況下造成損害；
管壁光潔：輸送流體時具有較小的摩擦阻力，抑制細菌滋生，流體介質不易附道；
耐老化：化學穩定性好，材料試驗及國內外工程應用實例證明，UPVC正常使用壽命實際超過50年；
保溫性能佳：低熱管道性能，約為鋼材的1/200，節省保溫材料及施工費用；
重量輕：相當于鋼管的1/5，銅管的1/6，搬運、安裝簡單輕松，節約時間及費用；
安裝施工方便：可采用粘接、法蘭、螺紋、焊接等方式連接；
綜合性能高：價格低，內外部光滑、不生銹、不積垢、耐腐蝕性能佳、施工簡便、不傳熱、不導電、阻燃、機械強度高、適用性廣。
三、參數表
| 公稱通徑：DN15-DN300 | 公稱壓力：1.0MPa | 適用溫度：0℃-65℃ |
| 適用介質：水、油、氣、酸堿物等 | 閥體材質：UPVC | 控制方式：手動、氣動、電動 |

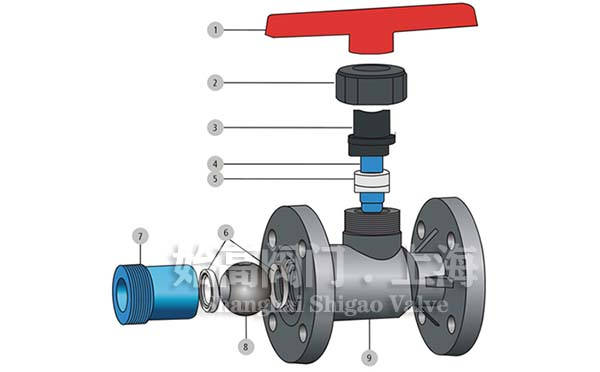

四、零部件材質
| 序號 | 名稱 | 材質 |
| 1 | 手柄 | 合金料 |
| 2 | 壓緊螺母 | FRPP/PVDF/UPVC/CPVC/PPH |
| 3 | 內塞 | FRPP/PVDF/UPVC/CPVC/PPH |
| 4 | 閥桿 | FRPP/PVDF/UPVC/CPVC/PPH |
| 5 | 閥桿密封 | PTFE |
| 6 | 球密封 | PTFE |
| 7 | 密封座 | FRPP/PVDF/UPVC/CPVC/PPH |
| 8 | 球 | FRPP/PVDF/UPVC/CPVC/PPH |
| 9 | 閥體 | FRPP/PVDF/UPVC/CPVC/PPH |
五、特點
1、采用工程塑料耐腐蝕熱塑性塑料一次注塑成形，有較強抗腐蝕能力。
2、密封可靠、啟閉力矩小。
3、流體阻力小、啟閉迅速。
4、結構簡單、外形美觀。

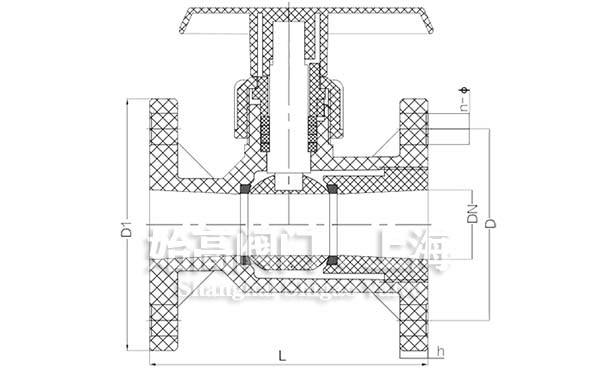

六、尺寸表
| DN | D1 | D | L | h | n | φ | |||||||||
| D | JIS | DIN | ANSI | n | JIS | DIN | ANSI | φ | JIS | DIN | ANSI | ||||
| 15 | 95 | 65 | 70 | 65 | 2.38 | 120 | 18 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 |
| 20 | 105 | 75 | 75 | 75 | 2.76 | 120 | 18 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 |
| 25 | 115 | 85 | 90 | 85 | 3.13 | 130 | 18 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 0.63 |
| 32 | 135 | 100 | 100 | 100 | 3.45 | 145 | 18 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.63 |
| 40 | 145 | 110 | 105 | 110 | 3.88 | 168 | 20 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.63 |
| 50 | 160 | 125 | 120 | 125 | 4.74 | 180 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 |
| 65 | 180 | 145 | 140 | 145 | 5.49 | 225 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 |
| 80 | 195 | 160 | 150 | 160 | 6 | 260 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 0.75 |
| 100 | 215 | 180 | 175 | 180 | 7.5 | 280 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 0.75 |
| 125 | 245 | 210 | 210 | 210 | 8.5 | 350 | 30 | 8 | 8 | 8 | 8 | 18 | 23 | 18 | 0.87 |
| 150 | 280 | 240 | 240 | 240 | 9.51 | 400 | 30 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 0.87 |
| 200 | 335 | 295 | 290 | 295 | 11.75 | 400 | 35 | 8 | 12 | 8 | 8 | 23 | 23 | 23 | 0.87 |
| 250 | 390 | 350 | 355 | 350 | 14.03 | 450 | 38 | 12 | 12 | 12 | 12 | 23 | 25 | 23 | 0.97 |
| 300 | 445 | 400 | 400 | 400 | 16.7 | 450 | 40 | 12 | 16 | 12 | 12 | 23 | 25 | 23 | 0.97 |
七、應用
塑料球閥可以運送泥漿，在管道口積存液體最少。低壓下，可以實現良好的密封。調節性能好。塑料球閥的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
八、UPVC水用、化工用閥門管道系統適用場所：
自來水工程、電氣工程、建筑工程、下水道工程、鹽水工程、天然氣工程、化學工廠、造紙工廠、電鍍工廠、釀造發酵工廠、礦場、養殖業、農業園地、高速公路工程、工業廢水排送管、煤礦灌漿用管、電力，通信穿線管、游泳循環用管、化學酸堿腐蝕介質輸送管。
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的UPVC一體式法蘭塑料球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
