蝸輪塑料蝶閥
| 產品信息 | |
| 產品型號：D371X |  021-31261651 |
| 產品口徑：DN32-DN1000 |  www.ingamemedia.cn |
| 產品壓力：1.0MPa |  961134865@qq.com |
| 產品材質：PVDF、CPVC、UPVC、PPH、FRPP |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、蝸輪塑料蝶閥概述
蝸輪塑料蝶閥有蝸輪PVDF蝶閥、蝸輪FRPP蝶閥、蝸輪PPH蝶閥、蝸輪UPVC蝶閥、蝸輪CPVC蝶閥，采用執行標準為：GB/T27725-2011。優點有三：
1、高度抗腐蝕性：使用整體的塑料鑄模，閥體使用具有很強的抗腐蝕性合成橡膠制成。
2、良好的密封性能：具有良好的密封性能，適合用來輸送高粘度介質和泥漿。
3、面對面短距離：安裝簡易，使用方便。
二、蝸輪塑料蝶閥參數表
| 公稱通徑：DN32~DN1000 | 公稱壓力：1.0MPa | FRPP：-14℃~100℃ |
| PVDF：-40℃~135℃ | CPVC：-40℃~95℃ | UPVC：-10℃~70℃ |

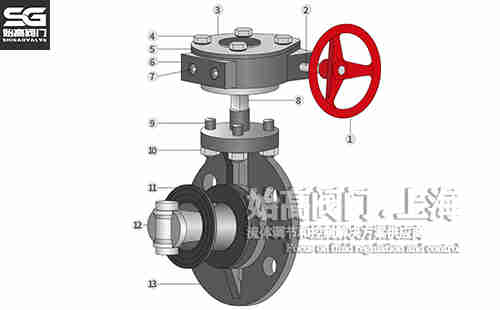

三、零件材質
| 序號 | 名稱 | 材質 |
| 1 | 手輪 | 鑄鐵、鋁合金 |
| 2 | 蝸輪軸 | 鋼 |
| 3 | 指示器銘牌 | ABS鋁 |
| 4 | 六角螺栓 | 鋼、不銹鋼 |
| 5 | 蝸輪蓋 | 鑄鐵、鋁合金 |
| 6 | 蝸輪箱 | 鑄鐵、鋁合金 |
| 7 | 纖維螺栓 | 鋼、不銹鋼 |
| 8 | 閥桿 | 鋼、不銹鋼 |
| 9 | 雙頭螺柱 | 鋼、不銹鋼 |
| 10 | 六角螺母 | 鋼、不銹鋼 |
| 11 | 密封橡膠 | EPDM、FPM |
| 12 | 閥瓣 | FRPP、PVDF、CPVC、UPVC、PPH |
| 13 | 閥體 | FRPP、PVDF、CPVC、UPVC、PPH |

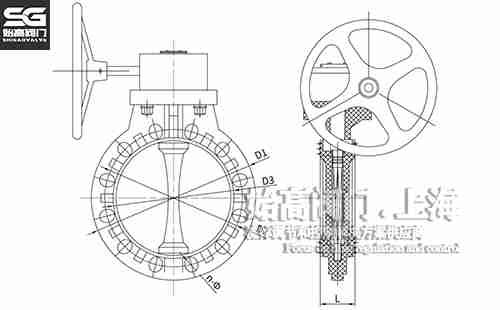

四、蝸輪塑料蝶閥尺寸表
| 通徑 | 法蘭外徑D1 | 內徑D3 | L |
| 32 | 140 | 35 | 35 |
| 40 | 150 | 45 | 40 |
| 50 | 160 | 51 | 42 |
| 65 | 180 | 66 | 47 |
| 80 | 200 | 79 | 45 |
| 100 | 220 | 98.5 | 55 |
| 125 | 250 | 125 | 65 |
| 150 | 290 | 148 | 75 |
| 200 | 340 | 201 | 85 |
| 250 | 395 | 245.5 | 110 |
| 300 | 483 | 291.5 | 115 |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的蝸輪塑料蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
