CPVC一體式塑料球閥
| 產品信息 | |
| 產品型號：Q41F-10V |  021-31261651 |
| 產品口徑：DN15-DN300 |  www.ingamemedia.cn |
| 產品壓力：1.0MPa |  961134865@qq.com |
| 產品材質：CPVC |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
CPVC一體式法蘭塑料球閥摘要：
CPVC一體式法蘭塑料球閥Q41F-10V為整體式結構泄漏點少，強度高，轉動靈活、使用方便。在使用過程中兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。順時針方向旋轉手柄為關閉，反之開啟。只可做斷流、通流，不宜有流量調節。
| 產品品牌： | 始高閥門 | 產品名稱： | CPVC一體式法蘭塑料球閥 |
| 產品型號： | Q41F-10V | 閥體材質： | CPVC |
| 連接方式： | 法蘭 | 適用壓力： | PN10 |
| 公稱通徑： | DN15~DN300 | 適用介質： | 水、油、氣、酸堿物等 |
| 驅動方式： | 手動 | 制造標準： | 國標GB、美標ANSI/API |
一、產品概述
CPVC一體式法蘭塑料球閥Q41F-10V為整體式結構泄漏點少，強度高，轉動靈活、使用方便。在使用過程中兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。順時針方向旋轉手柄為關閉，反之開啟。只可做斷流、通流，不宜有流量調節。
氯化聚氯乙烯CPVC由于其相低成本、高硬質脆脂溫度Tg、高熱彎曲溫度、化性遲鈍不活潑、優秀的機械型強度、非電導性、安全的燃燒傳導性和煙霧性，已使得CPVC成為非常重要的工程塑膠材料之一。
CPVCzui早由BFGoodrich公司在1960年代初期加以商業化生產及運用，它的耐高溫及耐化性已在不同的工業應用中獲得了非常高的評價。
二、參數表
| 公稱通徑：DN15-DN300 | 公稱壓力：1.0MPa | 適用溫度：-20℃-95℃ |
| 適用介質：水、油、氣、酸堿物等 | 閥體材質：CPVC | 控制方式：手動、氣動、電動 |

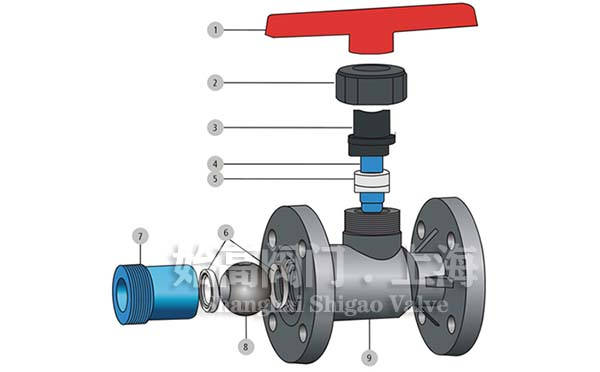

三、零部件材質
| 序號 | 名稱 | 材質 |
| 1 | 手柄 | 合金料 |
| 2 | 壓緊螺母 | FRPP/PVDF/UPVC/CPVC/PPH |
| 3 | 內塞 | FRPP/PVDF/UPVC/CPVC/PPH |
| 4 | 閥桿 | FRPP/PVDF/UPVC/CPVC/PPH |
| 5 | 閥桿密封 | PTFE |
| 6 | 球密封 | PTFE |
| 7 | 密封座 | FRPP/PVDF/UPVC/CPVC/PPH |
| 8 | 球 | FRPP/PVDF/UPVC/CPVC/PPH |
| 9 | 閥體 | FRPP/PVDF/UPVC/CPVC/PPH |
四、特點
1、采用工程塑料耐腐蝕熱塑性塑料一次注塑成形，有較強抗腐蝕能力。
2、密封可靠、啟閉力矩小。
3、流體阻力小、啟閉迅速。
4、結構簡單、外形美觀。

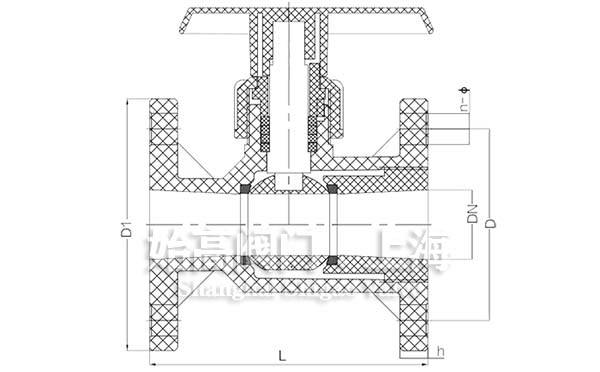

五、尺寸表
| DN | D1 | D | L | h | n | φ | |||||||||
| D | JIS | DIN | ANSI | n | JIS | DIN | ANSI | φ | JIS | DIN | ANSI | ||||
| 15 | 95 | 65 | 70 | 65 | 2.38 | 120 | 18 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 |
| 20 | 105 | 75 | 75 | 75 | 2.76 | 120 | 18 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 |
| 25 | 115 | 85 | 90 | 85 | 3.13 | 130 | 18 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 0.63 |
| 32 | 135 | 100 | 100 | 100 | 3.45 | 145 | 18 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.63 |
| 40 | 145 | 110 | 105 | 110 | 3.88 | 168 | 20 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.63 |
| 50 | 160 | 125 | 120 | 125 | 4.74 | 180 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 |
| 65 | 180 | 145 | 140 | 145 | 5.49 | 225 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 |
| 80 | 195 | 160 | 150 | 160 | 6 | 260 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 0.75 |
| 100 | 215 | 180 | 175 | 180 | 7.5 | 280 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 0.75 |
| 125 | 245 | 210 | 210 | 210 | 8.5 | 350 | 30 | 8 | 8 | 8 | 8 | 18 | 23 | 18 | 0.87 |
| 150 | 280 | 240 | 240 | 240 | 9.51 | 400 | 30 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 0.87 |
| 200 | 335 | 295 | 290 | 295 | 11.75 | 400 | 35 | 8 | 12 | 8 | 8 | 23 | 23 | 23 | 0.87 |
| 250 | 390 | 350 | 355 | 350 | 14.03 | 450 | 38 | 12 | 12 | 12 | 12 | 23 | 25 | 23 | 0.97 |
| 300 | 445 | 400 | 400 | 400 | 16.7 | 450 | 40 | 12 | 16 | 12 | 12 | 23 | 25 | 23 | 0.97 |
六、應用
塑料球閥可以運送泥漿，在管道口積存液體少。低壓下，可以實現良好的密封。調節性能好。塑料球閥的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
七、性能特點
使用溫度范圍廣：-40℃~90℃。
具有ji佳的強度和韌性。
具有優良的耐化學腐蝕性能。
阻燃性能為自熄性。
低熱傳導性能，約為鋼材的1/200。
介質中重離子含量達超純水標準。
管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力。
重量輕，相當于鋼管的1/5，銅管的1/6。
安裝方便，可采用粘接、螺紋、焊接等方式連接。
優秀的耐老化和抗紫外性能，使正常用壽命比其他管道系統均有很大的延長。
八、CPVC一體式塑料球閥使用場所
金屬處理、電鍍工廠、醫藥廠及煉油廠之酸堿液輸送；攝影沖洗用之化學品與洗滌水流系統；紡織廠、制革廠之漂白、染色與酸堿液管道；礦廠、冶金工廠及化肥廠之殘渣與礦漿管道；半導體制造廠之消電離子水流處理系統；工廠供水、配水、冷卻水管道系統。
不可使用場合 ：不可使用于壓縮空氣或壓縮空氣場合。
一般適用場所 ：
游泳池及溫泉管道。
垃圾場甲烷回收管道系統。
地下水排入管道。
空調系統管道。
飲用水調配管道系統。
食品加工處理 ：
養魚場及魚卵化場之海水及淡水調配管道。
肉類包裝工廠之鹽水管道系統。
奶制品、罐頭制造及飲料管道系統。
給水及污水處理 ：
氯注射系統。
氯化鋁及氯化鐵液流管道。
沉淀池及過濾管道。
回收水處理管道。
紙漿及造紙 ：
鋁及苛性堿液管道系統。
二氧化氯、氯及氯堿廠內管道。
灌溉 ：
高爾夫球場。
農業。
溫室。
住家、商業。
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CPVC一體式塑料球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
