有導流孔平板閘閥
| 產品信息 | |
| 產品型號：Z43F、Z543F |  021-31261651 |
| 產品口徑：DN50-DN1000 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa-10.0MPa |  961134865@qq.com |
| 產品材質：碳鋼、鑄鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、有導流孔平板閘閥概述
Z43F、Z543F有導流孔平板閘閥可用于介質中含有大量雜質應該帶導流孔的，可自動沖洗閥腔內的雜質。一般用于放空系統和油、汽儲存裝置上，平板閘閥適用于天然氣、石油、化工、環保封輸送管線上。
二、有導流孔平板閘閥參數表
| 公稱通徑：DN50-DN1000 | 公稱壓力：1.6MPa-10.0MPa | 適用介質：水、天然氣、油 |
| 適用溫度：-20℃-120℃ | 閥體材質：碳鋼、鑄鋼 | 傳動方式：手輪、蝸輪、電動、氣動 |
三、有導流孔平板閘閥的特點
1、閘板、閥座經特殊工藝處理、噴焊硬質合金，聚四氟乙烯，實現雙重密封。并可注油脂輔助密封雙重保護，密封更可靠，使用壽命更長。
2、本閥獨有三重可調式填料結構，確保與閥蓋、閥桿密封可靠。
3、有導流孔平板閘閥用于需要通球清管的管線，無導流孔的平板閘閥用于不需通球清管的管線上。
4、閥門閥體內腔內壓力升高時，閥座可自動退讓卸掉過高的壓力。
5、傳動結構確保閥門啟閉靈活，其啟閉力矩僅為普通閥門的1/3-1/2。
6、氣動平板閘閥啟、閉迅速，帶緩沖結構，開閉無沖擊，氣動、手動轉換結構新穎、操作靈活、方便可靠。
7、調節型平板閘閥適用于泵站出口及其他需要調節介質的管線上，調節和截?cái)嘟橘|(zhì)。
四、零部件材質
| 名稱 | 材料 |
|
|
| 普通型 | 抗硫型 | ||
| 排污堵頭 | 25+Zn | 1Cr18Ni9 | |
| 注脂接頭 | 25+Zn | 25+Zn | |
| 閥體 | WCB | WCB | |
| 閘板 | 16Mn+ENP | 1Cr18Ni9 | |
| 閥座 | 16Mn+PTFE | 1Cr18Ni9+PTFE | |
| O型圈 | NBR | FPM | |
| 閥桿 | 2Cr13 | 1Cr18Ni9 | |
| 填料座 | 2Cr13 | 2Cr13 | |
| Y型圈 | NBR | FPM | |
| 密封套 | 2Cr13 | 2Cr13 | |
| 指示桿 | 1Cr18Ni9 | 1Cr18Ni9 | |
| 墊片 | 柔性石墨+1Cr18Ni9 | 柔性石墨+1Cr18Ni9 | |
| 閥蓋 | WVB | WCB | |
| 螺柱 | 35CrMoA | 35CrMoA | |
| 螺母 | 45 | 45 | |
| 支架 | WCB | WCB | |

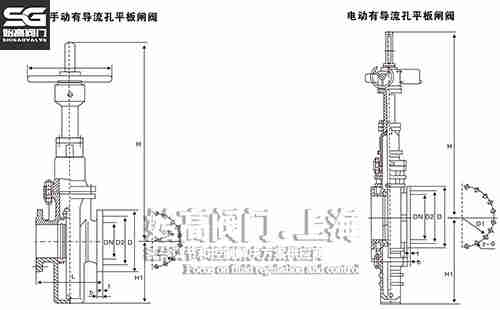

五、有導流孔平板閘閥尺寸表
| DN | L | D | D1 | D2 | D0 | b | H | H1 |
| 50 | 178 | 160 | 125 | 100 | 250 | 16 | 584 | 81 |
| 65 | 190 | 180 | 145 | 120 | 250 | 18 | 634 | 154 |
| 80 | 203 | 195 | 160 | 135 | 250 | 20 | 688 | 169 |
| 100 | 229 | 215 | 180 | 155 | 300 | 20 | 863 | 193 |
| 125 | 254 | 245 | 210 | 185 | 350 | 22 | 940 | 215 |
| 150 | 292 | 335 | 295 | 265 | 350 | 26 | 1030 | 283 |
| 200 | 292 | 335 | 295 | 265 | 350 | 26 | 1277 | 352 |
六、應用
有導流孔平板閘閥的結構合理，密封可靠，維護方便，廣泛適用于天然氣、石油、化工、環保等輸送管線、放空系統和油、汽儲存裝置上，用作啟閉設備。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的有導流孔平板閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
