油田專用平板閘閥
| 產品信息 | |
| 產品型號：Z43Y、Z63Y、Z83Y |  021-31261651 |
| 產品口徑：DN25-DN150 |  www.ingamemedia.cn |
| 產品壓力：16.0MPa-32.0MPa |  961134865@qq.com |
| 產品材質：碳鋼、鑄鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、油田專用平板閘閥概述
Z43Y、Z63Y、Z83Y油田專用平板閘閥采用新型平衡浮動式密封結構，適用于壓力不大于32MPa，溫度不高于120℃的油、天然氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材適當、測試嚴格、操作輕便、具有較強的防腐、防磨、耐沖蝕性能。
二、油田專用平板閘閥的特點
1、結構簡單，閘板及閥座總成容易拆換。
2、采用整體閘板，可雙向使用，以增加服役壽命。
3、推力軸承符合能力大，橡塑復合唇形閥桿填料，是開關力矩最小。
4、螺紋式閥桿盤根壓蓋，允許在盤根承壓情況下拆換軸承及閥桿盤根。
5、閘板、閥座表面噴焊有特種硬質合金，使之具有良好的耐磨、耐腐蝕性能。
三、油田專用平板閘閥參數表
| 公稱通徑：DN25-DN150 | 公稱壓力：16.0MPa-32.0MPa | 適用介質：水、油、天然氣 |
| 適用溫度：-20℃-120℃ | 閥體材質：碳鋼、鑄鋼 | 連接方式：法蘭、焊接、卡箍 |
| 設計標準：GB/T19672、API 6D | 結構長度標準：GB/T19672、API 6D | 連接法蘭標準：GB/T 9113、ASME B16.5 |

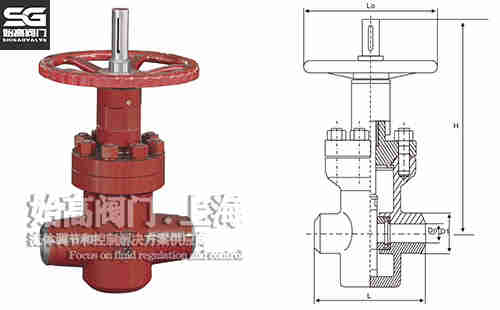

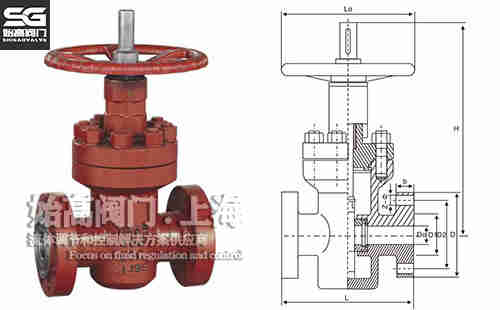

四、油田專用平板閘閥尺寸表
| DN | L | L1 | H | D0 | D1 | D2 | D | B |
| 25 | 210 | 160 | 345 | 25 | 50.8 | 101.5 | 150 | 29 |
| 32 | 240 | 180 | 350 | 29 | 60.32 | 111.0 | 160 | 29 |
| 40 | 260 | 210 | 380 | 36 | 68.28 | 124.0 | 180 | 32 |
| 50 | 300 | 230 | 400 | 45 | 95.25 | 165.0 | 215 | 38.5 |
五、應用
油田平板閘閥適用于天然氣、石油、化工、環保、城市管道、燃?xì)夤芫�等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的油田專用平板閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
