水封閘閥
| 產品信息 | |
| 產品型號：DSZ41H、DSZ61H |  021-31261651 |
| 產品口徑：DN50-DN800 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa-10.0MPa |  961134865@qq.com |
| 產品材質：鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、水封閘閥概述
DSZ41H、DSZ61H水封閘閥適用于工作溫度＜425℃，工作介質為水、蒸汽和非腐蝕奇特的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
二、水封閘閥參數表
| 公稱通徑：DN50-DN800 | 公稱壓力：1.6MPa-10.0MPa |
| 適用介質：水、蒸汽 | 適用溫度：0℃-425℃ |
| 閥體材質：鑄鋼、不銹鋼 | 連接方式：法蘭連接、對焊連接 |
| 設計與制造標準：GB12234-89 | 結構長度標準：GB12221-89 |
| 焊接端標準：GB12224-89 | 連接法蘭標準：JB/T79-94 |
三、水封閘閥的特點
1、閥蓋填料室具有水密封結構，當接口通入壓力為0.6-1.0MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密性；
2、采用雙閘板向彈性密封、啟閉靈活、迅速、密封可靠；
3、產品結構簡單、緊湊合理、檢修方便、使用壽命長；
4、閥門連接方式有法蘭和焊接，驅動方式為手動和氣動。

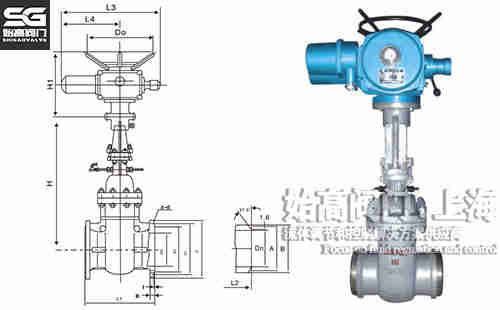

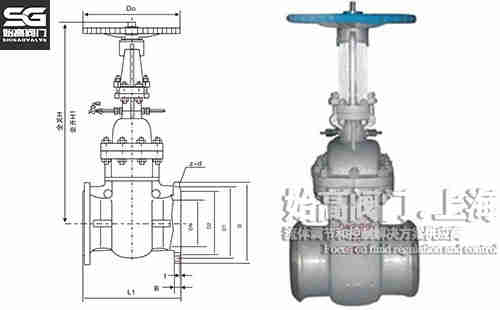

四、水封閘閥尺寸表
| DN | L | H | D | D1 |
| 50 | 250 | 620 | 58 | 50 |
| 65 | 270 | 714 | 75 | 65 |
| 80 | 280 | 765 | 91 | 79 |
| 100 | 300 | 840 | 110 | 97 |
| 125 | 325 | 852 | 136 | 121 |
| 150 | 350 | 875 | 163 | 146 |
| 200 | 400 | 1015 | 223 | 202 |
五、應用
水封閘閥適用于水、油品和非腐蝕性氣體的管路上作啟閉裝置用，適用壓力為1.0MPa-10.0MPa。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的水封閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
