當前位置: 始高閥門 > 閥門中心 > 調節閥圖片 > ZRHCF電動襯氟調節閥
更新時間：2021-7-3 15:18:15
ZRHCF電動襯氟調節閥
| 產品信息 | |
| 產品型號：ZRHCF |  021-31261651 |
| 產品口徑：DN20-DN150 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa-2.5MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、電動襯氟調節閥概述
ZRHCF電動襯氟調節閥是一種波紋管密封單座調節閥，該閥接觸介質部位采用高壓注塑工藝，襯有能耐強腐蝕介質如：鹽酸、硫酸、硝酸、氫氟酸等和耐老化的聚四氟乙烯F46，又采用聚四氟乙烯波紋管密封，廣泛應用于各種工藝中對酸、堿等強腐蝕基質以及有毒易揮發等氣體，液體介質的過程控制。
二、電動襯氟調節閥參數表
| 公稱通徑：DN20-DN150 | 公稱壓力：1.6MPa-2.5MPa |
| 閥體形式：直通鑄造球形襯氟閥體 | 適用溫度：標準型(-5℃-230℃)、散熱片型(-45℃-≥230℃)、低溫加長型(-196℃--45℃) |
| 連接方式：法蘭(FF、RF、MF、RTJ)、焊接(SW、BW) | 填料材質：V型聚四氟乙烯填料、柔性石墨填料等 |
| 流量特性：直線、等百分比、快開 | 可調范圍：30:1 |
三、執行機構參數
| 名稱 | 全電子式電動執行機構(機內控制盒智能一體化型) |
| 用途 | 調節 |
| 供電電壓 | 電源：AC 200V±10％ 50Hz、AC 380V±10％ 50Hz |
| 接頭 |
普通型：電纜引入口 2-PF(G1/2") 隔爆型：可安裝保護套PF(G3/4") |
| 正作用 | 輸入信號增加推桿向下移動，閥門關閉 |
| 反作用 | 輸入信號增加推桿上移動，閥門開啟 |
| 輸入信號 | 輸入/輸出4-20mA DC |
| 滯后 | ≤0.8％FS |
| 直線性 | ≤±1％FS |
| 環境溫度 |
標準型：-10℃-60℃、有空間加熱器：-35℃-60℃、隔爆型：-10℃-40℃ |
| 基本誤差 | ±1 |
| 回差 | ≤1 |
| 死區 | ≤1 |
| 始終點偏差 | ±2.5 |
| 額定行程偏差 | ≤2.5 |
四、電動襯氟調節閥尺寸表
| 口徑 |
DN20 3/4" |
DN25 1" |
DN32 1-1/4" |
DN40 1-1/2" |
DN50 2" |
DN65 2-1/2" |
DN80 3" |
DN100 4" |
DN125 5" |
DN150 6" |
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 450 | 480 |
| A | 225 | 225 | 255 | 255 | 255 | 255 | 255 | 255 | 310 | 310 |
| H1 | 128 | 137 | 148 | 152 | 159 | 318 | 230 | 238 | 264 | 331 |
| H2 | 373 | 373 | 495 | 495 | 495 | 535 | 535 | 535 | 725 | 725 |
| H3 | 87 | 87 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |

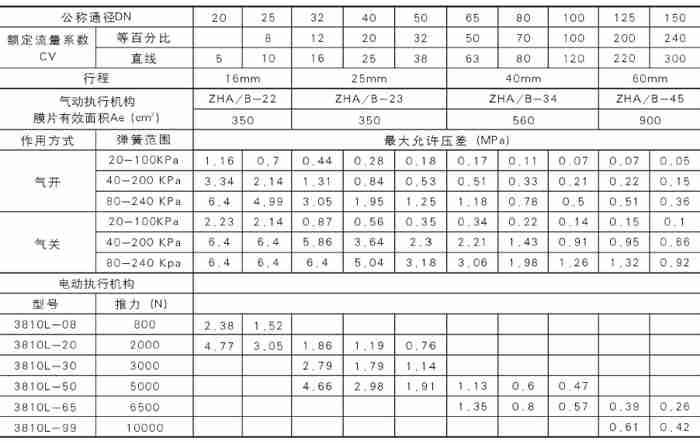

五、選型
六、應用
電動襯氟調節閥具有耐腐蝕、密封性能好、泄漏量小等特點。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動襯氟調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
