ZJHF氣動三通調節閥
| 產品信息 | |
| 產品型號：ZJHF |  021-31261651 |
| 產品口徑：DN20-DN300 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa-10.0MPa |  961134865@qq.com |
| 產品材質：鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、氣動三通調節閥概述
ZJHF氣動三通調節閥由合流與分流兩種作用方式，在某種場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好，不易產生振動、噪聲低、允許使用壓差大、連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用。但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。
二、氣動三通調節閥參數表
| 公稱通徑：DN20-DN300 | 公稱壓力：1.6MPa-10.0MPa、150LB-600LB |
| 閥體形式：三通鑄造球形閥體 | 閥芯形式：三通型雙座閥芯 |
| 適用溫度：標準型(-5℃-230℃)、散熱片型(-45℃-≥230℃)、低溫加長型(-196℃--45℃) | 連接方式：法蘭(FF、RF、MF、RTJ)、焊接(SW、BW) |
| 填料材質：V型聚四氟乙烯填料、柔性石墨填料等 | 流量特性：直線、等百分比 |
| 可調范圍：30:1 | 額定CV值：等百分比/直線CV：8.5-1280 |
三、執行機構參數
| 名稱 | 氣動薄膜執行機構(多彈簧形) |
| 用途 | 調節、開關 |
| 供氣壓力 |
供氣壓力(彈簧范圍) 140(20-100)Kpa G 240(40-200)Kpa G 280(80-240)Kpa G |
| 接頭 | 氣管接頭：RC1/4 |
| 正作用 | 氣壓增加推桿向下移動，閥門關閉 |
| 反作用 | 氣壓增加推桿向上移動，閥門開啟 |
| 輸入信號 | 40-20mA，DC(帶電氣閥門定位器) |
| 滯后 | ≤1％FS(帶定位器) |
| 直線性 | 2％F3(帶定位器) |
| 環境溫度 | -10℃-70℃ |
| 基本誤差 | ±1.5 |
| 回差 | ≤1.5 |
| 死區 | ≤0.6 |
| 始終點偏差 | ±2.5 |
| 額定行程偏差 | ≤2.5 |

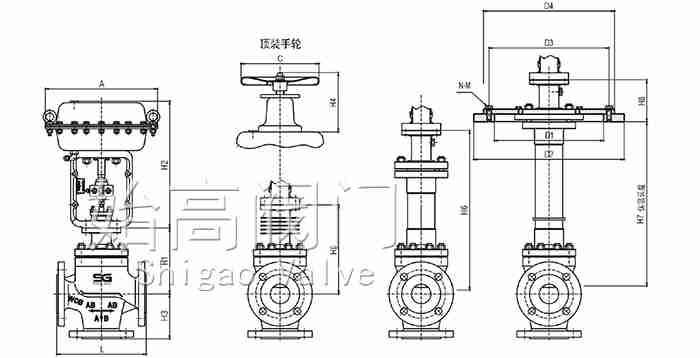

四、氣動三通調節閥尺寸表
| 口徑 |
DN25 1" |
DN32 1-1/4" |
DN40 1-1/2" |
DN50 2" |
DN65 2-1/2" |
DN80 3" |
DN100 4" |
DN125 5" |
DN150 6" |
DN200 8" |
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| A | 200 | 200 | 200 | 200 | 240 | 240 | 240 | 350 | 350 | 350 |
| C | 285 | 285 | 288 | 288 | 365 | 365 | 365 | 475 | 475 | 475 |
| H1 | 137 | 148 | 152 | 159 | 318 | 230 | 238 | 264 | 331 | 346 |
| H2 | 303 | 303 | 323 | 323 | 417 | 417 | 417 | 520 | 520 | 520 |
| H3 | 80 | 90 | 100 | 115 | 145 | 155 | 175 | 200 | 270 | 350 |
| H4 | 153 | 153 | 153 | 153 | 181 | 181 | 181 | 247 | 247 | 247 |
| H5 | 208 | 224 | 228 | 228 | 334 | 334 | 342 | 408 | 453 | 482 |
| H6 | 338 | 402 | 402 | 405 | 627 | 628 | 635 | 698 | 702 | 728 |

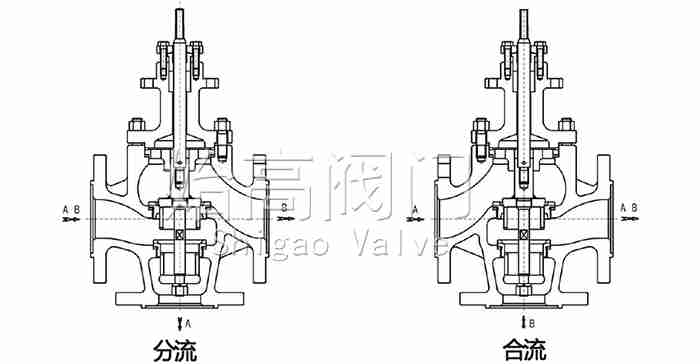

五、流向
| 名稱 | 三通分流閥 | 三通合流閥 | ||||||
| 執行機構 | 正作用(信號關) | 反作用(信號開) | 正作用(信號關) | 反作用(信號開) | ||||
| 輸入信號0％ | 輸入信號100％ | 輸入信號0％ | 輸入信號100％ | 輸入信號0％ | 輸入信號100％ | 輸入信號0％ | 輸入信號100％ | |
| 流動方向 | AB→B | AB→A | AB→A | AB→B | A→AB | B→AB | B→AB | A→AB |

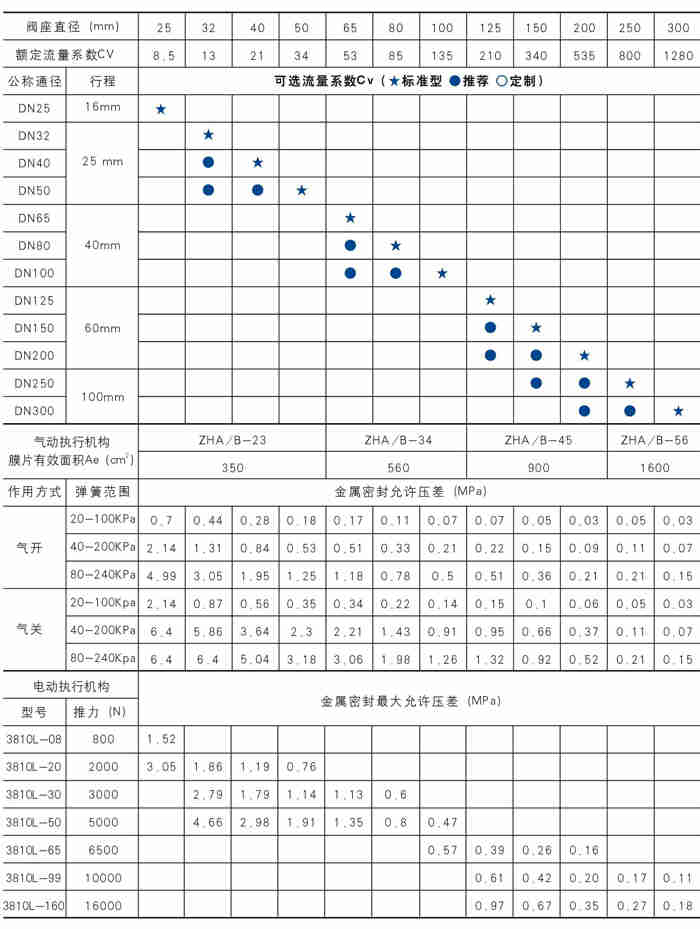

六、選型
七、應用
氣動三通調節閥亦稱流量控制閥、流量控制器、是一種直觀簡便的流量調節控制裝置。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動三通調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
