升降式電站止回閥
| 產品信息 | |
| 產品型號：H61Y |  021-31261651 |
| 產品口徑：DN10-DN200 |  www.ingamemedia.cn |
| 產品壓力：1500LB-2500LB |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼、鉻鉬釩鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、升降式電站止回閥概述
H61Y高溫高壓升降式電站止回閥依靠介質本身的流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥，單向閥、逆流閥和背壓閥。止回閥屬于一種自動閥門，其主要是防止介質倒流、防止泵及驅動電機反轉，以及容器介質的泄放。閥瓣作升降式運動，連通管使閥瓣的上腔與閥門出口連通，在閥瓣升起與回落時，減少了沖擊和振動，并使閥瓣達到全行程。
二、升降式電站止回閥的特點
1、產品設計制造按E101和JB/T3595標準的規定，結構合理，性能優良，造型美觀。
2、閥門中腔采用壓力自緊式密封結構，介質壓力越高，密封性能越好。
3、支管兩端為焊接結構，適應不同的接管要求。
4、閥瓣、閥座密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
5、高溫耐壓部件采用優質耐熱合金鋼制造，安全可靠，性能穩定，使用壽命長。
三、升降式電站止回閥參數表
| 公稱通徑：DN10-DN200 | 公稱壓力：1500LB-2500LB |
| 適用介質：水、蒸汽 | 適用溫度：-20℃-550℃ |
| 閥體材質：碳鋼、不銹鋼、鉻鉬釩鋼 | 連接方式：對焊連接 |

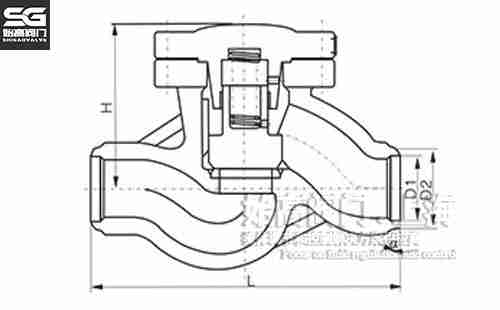

四、升降式電站止回閥尺寸表
| DN | D1 | D2 | L | H |
| 10 | 12 | 23 | 120 | - |
| 20 | 27 | 45 | 135 170 | 105 |
| 25 | 28 | 46 | 135 200 170 | 125 |
| 32 | 30 | 50 | 180 200 | 124 |
| 40 | 38 | 60 | 230 | 250 |
| 50 | 61 | 80 | 350 320 | 300 |
| 65 | 69 | 90 | 260 370 | 350 |
| 80 | 84 | 118 | 340 400 430 | 380 |
| 100 | 113 | 138 | 410 455 560 | 330 |
| 150 | 150 | 190 | 750 | 390 |
| 175 | 186 | 239 | 900 | 428 |
| 200 | 201 | 260 | 950 | 518 |
五、相關應用
升降式電站止回閥屬于一種自動閥門，其主要是防止介質倒流、防止泵及驅動電機反轉，以及容器介質的泄放。閥瓣作升降式運動，連通管使閥瓣的上腔與閥門出口連通，在閥瓣升起與回落時，減少了沖擊和振動，并使閥瓣達到全行程。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的升降式電站止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
