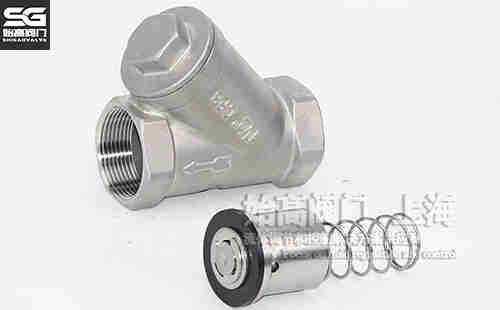

不銹鋼Y型彈簧止回閥
| 產品信息 | |
| 產品型號：HY11X |  021-31261651 |
| 產品口徑：DN15-DN80 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa-4.0MPa |  961134865@qq.com |
| 產品材質：不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、不銹鋼Y型彈簧止回閥概述
HY11X不銹鋼Y型彈簧止回閥的作用是只允許介質向同一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
二、不銹鋼Y型彈簧止回閥的特點
1、閥瓣做升降運動，連通管使上腔與閥門出口連通，閥瓣升起與回落時，減少?zèng)_擊和振動，并使閥瓣達到全行程。
2、閥體為Y型，阻力小，導向套為不銹鋼材料，閥蓋運作靈活。
3、采用壓力自緊式密封，密封可靠。
4、閥瓣與閥座密封面均采用鈷基質合金堆焊而成，硬度高，抗腐蝕，抗擦傷，經久耐用。
三、不銹鋼Y型彈簧止回閥參數表
| 公稱通徑：DN15-DN80 | 公稱壓力：1.6MPa-4.0MPa |
| 適用介質：水、氣、油 | 適用溫度：-20℃-200℃ |
| 閥體材質：不銹鋼 | 連接方式：螺紋連接 |

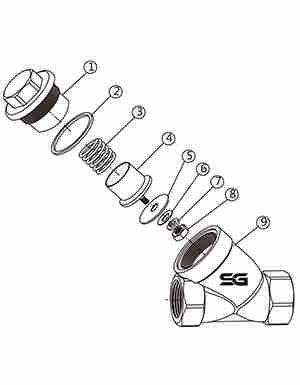

四、不銹鋼Y型彈簧止回閥零部件材質
| 序號 | 名稱 | 材料 |
|
| 1 | 閥蓋 | CF8 | |
| 2 | 體蓋墊片 | PTFE | |
| 3 | 彈簧 | SS304 | |
| 4 | 止回桶 | CF8 | |
| 5 | 密封圈 | PTFE | |
| 6 | 墊片 | SS304 | |
| 7 | 彈簧墊片 | SS304 | |
| 8 | 螺母 | SS304 | |
| 9 | 閥體 | CF8 |

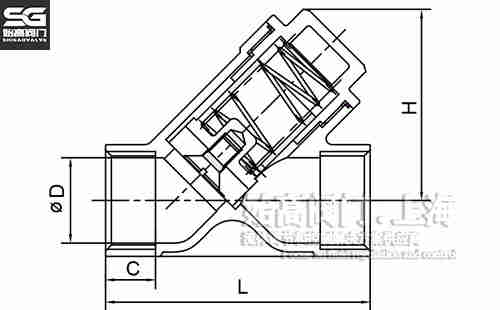

五、不銹鋼Y型彈簧止回閥尺寸表
| 口徑 | d | L | H | D | C |
| 1/2" | 15 | 65 | 45 | 17 | 13.5 |
| 3/4" | 20 | 79 | 51 | 22 | 15.5 |
| 1" | 25 | 90 | 65 | 30 | 18 |
| 1-1/4" | 32 | 110 | 70 | 39 | 20 |
| 1-1/2" | 38 | 120 | 80 | 44 | 20 |
| 2" | 48 | 140 | 96 | 56 | 21 |
| 2-1/2" | 65 | 185 | 122 | 68 | 23 |
| 3" | 80 | 205 | 150 | 81 | 26 |
六、產品應用
不銹鋼Y型彈簧止回閥的作用是只允許介質向同一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼Y型彈簧止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
