| 內容摘要 |
四通螺紋球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
四通螺紋球閥參數表
| 產品品牌： | 始高閥門 | 產品名稱： | 四通螺紋球閥 |
| 產品型號： | Q16F | 閥體材質： | 不銹鋼CF8/CF8M |
| 連接方式： | 絲扣螺紋 | 公稱通徑： | DN15~DN50 |
| 驅動方式： | 手動/電動/氣動 | 適用介質： | 水、蒸汽、油等 |
| 適用溫度： | -29℃~150℃ | 公稱壓力： | 1000WOG/PN63 |
| 球閥流向： | L型/T型/X型/I型 | 設計標準： | ASME B16.34 |
| 螺紋類型： | NPT/BSP/BSPT/DIN/JIS/RC/G | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
四通螺紋球閥簡介
四通螺紋球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。
四通球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，閥門四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相對的兩個通道實現兩兩互通。

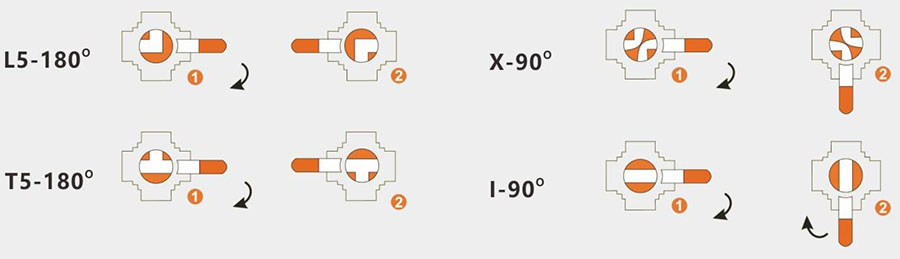

四通螺紋球閥的流向圖

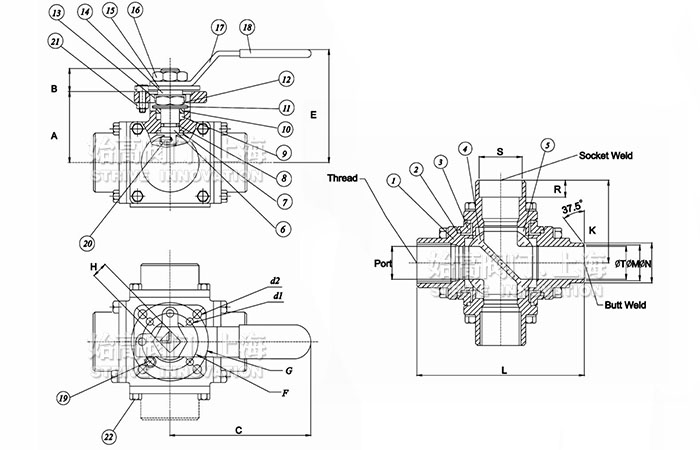

四通螺紋球閥的結構圖
四通螺紋球閥的零部件材質
| 序號 | 部件名稱 | 材質 | 序號 | 部件名稱 | 材質 |
| 1 | 端蓋 | CF8M/CF8 | 2 | 墊圈 | PTFE |
| 3 | 閥體 | CF8M/CF8 | 4 | 球體 | CF8M/CF8 |
| 5 | 閥座 | PTFE | 6 | 墊圈 | RPTFE |
| 7 | 軸 | SS316 | 8 | O型圈 | VITON |
| 9 | 壓緊螺母 | PTFE | 10 | 密封壓蓋 | SS304 |
| 11 | 墊圈 | SS301 | 12 | 螺母 | SS304 |
| 13 | 壓蓋 | SS304 | 14 | 間隔墊圈 | SS304 |
| 15 | 限位器 | SS304 | 16 | 手柄螺母 | SS304 |
| 17 | 手柄 | SS304 | 18 | 軸套 | PLASTIC |
| 19 | 防轉銷 | SS304 | 20 | 插入銷 | SS316 |
| 21 | 止動銷螺母 | SS304 | 22 | 螺栓 | SS304 |
四通螺紋球閥的外形和連接尺寸
| DN | A | B | C | d1 | d2 | E | F | G | H | K | L | R | S | Port | T | M | N |
| 8 | 37.5 | 9.5 | 130 | 6.0 | 6.0 | 62 | 36 | 42 | 9 | 44 | 87 | 11.1 | 14.2 | 10 | 10 | 12.5 | 17 |
| 10 | 37.5 | 9.5 | 130 | 6.0 | 6.0 | 62 | 36 | 42 | 9 | 44 | 87 | 11.1 | 17.5 | 12.5 | 12 | 14.5 | 19 |
| 15 | 42 | 11 | 130 | 6.0 | 6.0 | 64 | 36 | 42 | 9 | 52.5 | 104 | 12.7 | 21.7 | 15 | 15 | 17.5 | 21.5 |
| 20 | 49 | 14 | 165 | 6.0 | 7.1 | 82 | 42 | 50 | 11 | 55.5 | 111 | 14.3 | 27.1 | 20 | 20 | 22.5 | 27.5 |
| 25 | 55 | 14 | 165 | 6.0 | 7.1 | 89 | 42 | 50 | 11 | 64 | 127 | 15.9 | 33.9 | 25 | 25 | 28 | 34.5 |
| 32 | 63 | 17 | 205 | 7.1 | 9.2 | 98 | 50 | 70 | 14 | 69 | 138 | 17.5 | 42.5 | 32 | 32 | 35 | 42.8 |
| 40 | 74 | 16 | 205 | 7.1 | 9.2 | 108 | 50 | 70 | 14 | 79 | 158 | 19.1 | 48.6 | 38 | 38 | 41 | 49 |
| 50 | 93 | 21 | 325 | 9.2 | 11.4 | 140 | 70 | 102 | 17 | 95 | 190 | 22.2 | 61.1 | 50 | 50 | 54 | 61 |
