| 高平臺對夾式球閥摘要 |
高平臺對夾式球閥是一種薄型球閥，高性能的手動球閥采用了一個雙偏心和一個特殊斜錐橢圓密封結構�？山鉀Q傳統偏心蝶閥在啟閉0度~10度瞬間密封面仍處于滑動接觸摩擦的弊病 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 高平臺對夾式球閥 |
| 產品型號： | Q71F | 閥體材質： | WCB/SS304,/SS316/CF8,/CF8M |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN100 |
| 驅動方式： | 手動 | 適用介質： | 水、蒸汽、油等 |
| 適用溫度： | -20℃-180℃ | 公稱壓力： | PN16/150LB |
| 密封材料： | 日本大金密封 | 設計標準： | DIN 3357/EN 12516-1 |
| 壁厚標準： | ASME B16.34/EN 12516-1 | 防火標準： | API 607/ ISO 10497 |
| 結構長度： | ASME B16.10 | 法蘭標準： | DIN/EN 1092-1/ASME B16.5 |
| 檢測標準： | API 598 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
一、產品概述
高平臺對夾式球閥是一種薄型球閥，高性能的手動球閥采用了一個雙偏心和一個特殊斜錐橢圓密封結構�？山鉀Q傳統偏心蝶閥在啟閉0度~10度瞬間密封面仍處于滑動接觸摩擦的弊病，斜面球閥實現閥板在開啟瞬間密封即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能佳的目的。
二、相關特點
-對夾薄型球閥與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等特點。
-閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能可靠操作并具有良好的密封性能。
-根據用戶需要，可設有防靜電結構。
-設置了90度開關帶孔定位片，根據需要可以加鎖，防止誤操作。

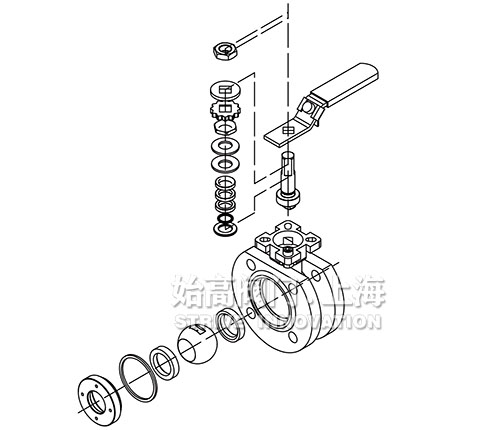

三、零部件材質
| 零件名稱 | PN16/40 | CLASS150 | ||
| 閥體 | CF8M | CF8 | CF8M | WCB |
| 閥蓋 | CF8M | CF8 | CF8M | WCB |
| 球 | SS316 | SS304 | SS316 | SS304 |
| 閥桿 | SS316 | SS304 | SS316 | SS304 |
| 閥座 | RTFE | RTFE | RTFE | RTFE |
| 線條 | RTFE | RTFE | RTFE | RTFE |
| 桿密封 | RTFE | RTFE | RTFE | RTFE |
| O型圈 | VITON | VITON | VITON | VITON |
| 中頭墊 | PTFE | PTFE | PTFE | PTFE |
| 填料壓蓋 | SS304 | SS304 | SS304 | SS304 |
| 碟簧 | SS304 | SS304 | SS304 | SS304 |
| 下螺帽 | SS304 | SS304 | SS304 | SS304 |
| 防松蓋 | SS304 | SS304 | SS304 | SS304 |
| 墊片壓簧 | SS304 | SS304 | SS304 | SS304 |
| 手柄 | SS304 | SS304 | SS304 | SS304 |
| 螺帽 | SS304 | SS304 | SS304 | SS304 |
| 鎖片 | SS304 | SS304 | SS304 | SS304 |
| 定位螺絲 | SS304 | SS304 | SS304 | SS304 |
| 定位螺帽 | SS304 | SS304 | SS304 | SS304 |

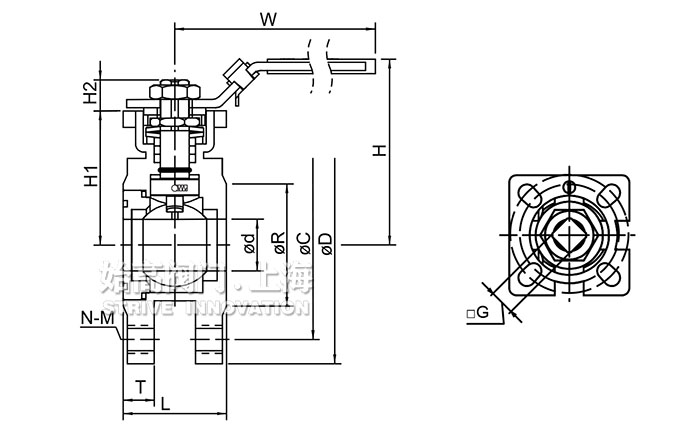

四、外形尺寸表
| SIZE | d | L | H | H1 | H2 | R | C | D | W | T | G | N |
| 1/2 | 15 | 35 | 77 | 49 | 9 | 45 | 65 | 95 | 115 | 10 | 9 | 4 |
| 3/4 | 20 | 42 | 85 | 53 | 9 | 58 | 75 | 105 | 115 | 12 | 9 | 4 |
| 1 | 25 | 48 | 94 | 59 | 11 | 68 | 85 | 115 | 140 | 15 | 11 | 4 |
| 1-1/4 | 32 | 55 | 105 | 72 | 11 | 78 | 100 | 140 | 190 | 15 | 11 | 4 |
| 1-1/2 | 38 | 65 | 115 | 77 | 14 | 88 | 100 | 145 | 190 | 16 | 14 | 4 |
| 2 | 48 | 75 | 120 | 86 | 14 | 102 | 125 | 160 | 190 | 18 | 14 | 4 |
| 2-1/2 | 65 | 95 | 160 | 108 | 17 | 122 | 145 | 180 | 310 | 18 | 17 | 4 |
| 3 | 76 | 118 | 170 | 116 | 17 | 138 | 160 | 195 | 310 | 20 | 17 | 8 |
| 4 | 96 | 140 | 182 | 138 | 17 | 162 | 190 | 230 | 310 | 20 | 19 | 8 |
