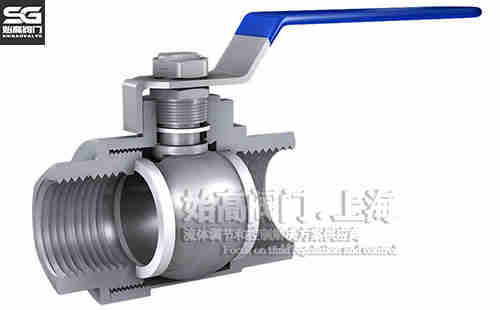

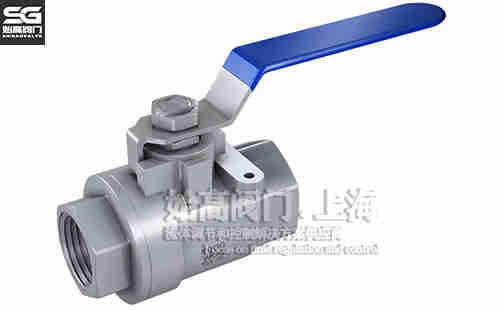

Q11F不銹鋼二片式球閥
| 產品信息 | |
| 產品型號：Q11F |  021-31261651 |
| 產品口徑：DN15-DN100 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa-6.4MPa |  961134865@qq.com |
| 產品材質：不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、Q11F二片式球閥概述
Q11F不銹鋼二片式球閥在管路中主要用來做切斷、分配和改變介質的流動方向。是近階段時間來廣泛采用的一種新型閥門。
二、Q11F二片式球閥參數表
| 公稱通徑：DN15-DN100 | 公稱壓力：1.6MPa-6.4MPa | 適用溫度：-20℃～180℃ |
| 適用介質：水、油、氣 | 操作方式：手動 | 設計標準：ASME B16.34 |
| 壁厚標準：ASME B16.34 | 螺紋標準：ASME B1.20.1、BS21、DIN 2999/259、ISO 228/1、JIS B 0203、ISO 7/1 | 檢測標準：MSS SP-110、EN 12266 |
三、Q11F二片式球閥尺寸表
| DN | ΦA(chǔ) | L | H | E | HEX.B |
| 15 | 15 | 62 | 27 | 60 | 98 |
| 20 | 20 | 70 | 30.5 | 67 | 120 |
| 25 | 25 | 81 | 33.5 | 70 | 120 |
| 32 | 32 | 96 | 42 | 81.5 | 150 |
| 40 | 38 | 105 | 46.5 | 91 | 170 |
| 50 | 49 | 120 | 56.5 | 100 | 170 |
| 65 | 65 | 138 | 72.5 | 125 | 250 |
| 80 | 80 | 170 | 89 | 141.5 | 250 |
| 100 | 100 | 205 | 102.5 | 163 | 300 |

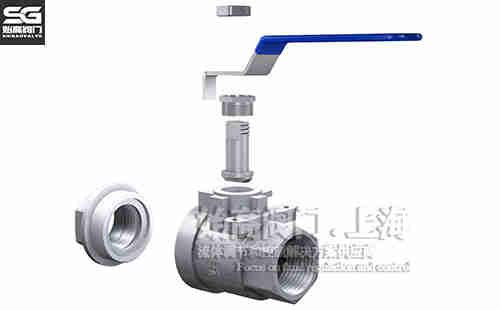

四、零件材質表
| 名稱 | 材料 | |
| 閥體 | CF8M | CF8 |
| 閥桿 | SUS316 | SUS304 |
| 彈簧墊圈 | SUS304 | |
| 密封墊 | PTFE | |
| 止推墊片 | PTFE | |
| 填料壓蓋 | PTFE | |
| 填料壓套 | PTFE | |
| 球體 | CF8M | CF8 |
| 閥座 | PTFE | |
| 端塞 | CF8M | CF8 |
| 手柄套 | 塑料Plastic | |
| 鎖片 | SUS301 | |
| 手柄 | SUS304 | |
| 螺母 | SUS304 | |
五、應用
球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。
|
