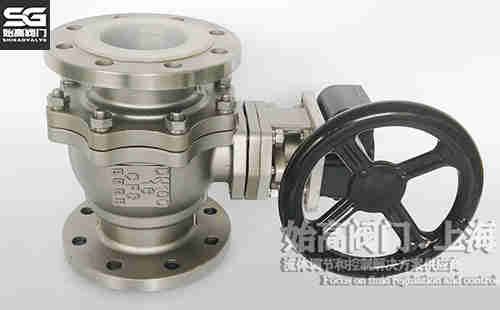

蝸輪襯氟球閥
| 產品信息 | |
| 產品型號：Q341F46 |  021-31261651 |
| 產品口徑：DN15-DN400 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa-2.5MPa |  961134865@qq.com |
| 產品材質：鑄鐵、碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、蝸輪襯氟球閥概述
Q341F46蝸輪襯氟球閥可分為二片式和三片式兩種結構形式，閥體的內壁、內件外部全覆蓋上氟塑料，凡是有介質接觸的地方都襯有氟塑料，從而達到耐腐蝕性能。內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙�。‵46），廣泛應用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕性介質的調節或切斷，在水處理過程控制中使用效果明顯。
二、蝸輪襯氟球閥參數表
| 公稱通經：DN15-DN400 | 公稱壓力：1.6MPa-2.5MPa |
| 適用溫度：-10℃~120℃ | 適用介質：水、油、酸堿物 |
| 閥體材質：鑄鐵、碳鋼、不銹鋼 | 設計標準：GB/T 12237;JB/T 7745 |
| 連接標準：GB/T 12221;JB/T 7745 | 檢測標準：JB/T 13927 |
|
|

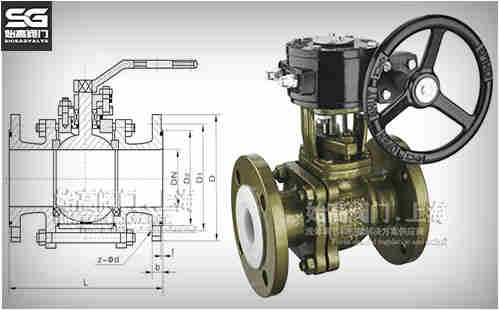

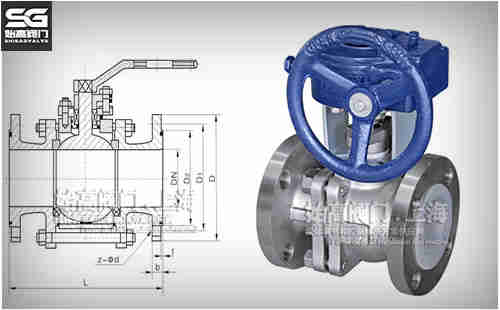

| 碳鋼蝸輪襯氟球閥 | 不銹鋼蝸輪襯氟球閥 |

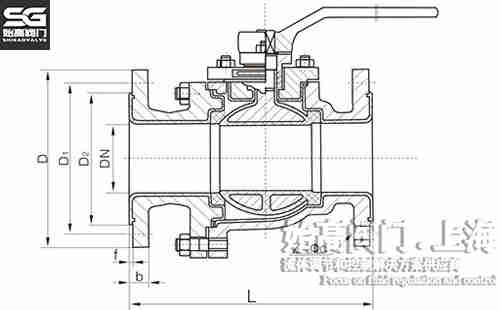

三、蝸輪襯氟球閥尺寸表
| DN | L | D | D1 | D2 | f | b | Z-φd |
| 15 | 140 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 3 | 18 | 4-14 |
| 25 | 150 | 115 | 85 | 68 | 3.5 | 18 | 4-14 |
| 32 | 165 | 140 | 100 | 78 | 3.5 | 18 | 4-18 |
| 40 | 180 | 150 | 110 | 88 | 3.5 | 18 | 4-18 |
| 50 | 200 | 165 | 125 | 102 | 4 | 18 | 4-18 |
| 65 | 220 | 185 | 145 | 122 | 4 | 18 | 4/8-18 |
| 80 | 250 | 200 | 160 | 138 | 4 | 20 | 8-18 |
| 100 | 280 | 220 | 180 | 158 | 4.5 | 20 | 8-18 |
| 125 | 320 | 250 | 210 | 188 | 4.5 | 22 | 8-18 |
| 150 | 360 | 285 | 240 | 212 | 4.5 | 22 | 8-22 |
| 200 | 400 | 340 | 295 | 268 | 5 | 24 | 8-22 |
| 250 | 450 | 395 | 350 | 320 | 5 | 26 | 12-22 |
| 300 | 610 | 445 | 400 | 370 | 5 | 26 | 12-22 |
| 350 | 686 | 505 | 460 | 430 | 5 | 26 | 16-22 |
| 400 | 760 | 565 | 515 | 482 | 5 | 26 | 16-26 |
四、蝸輪襯氟球閥的特點
1、流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力小的一種。
2、開關迅速、方便，只需講球體旋轉90°，便完成開戶和關閉動作。
3、采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
4、可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。
5、球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的蝸輪襯氟球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
