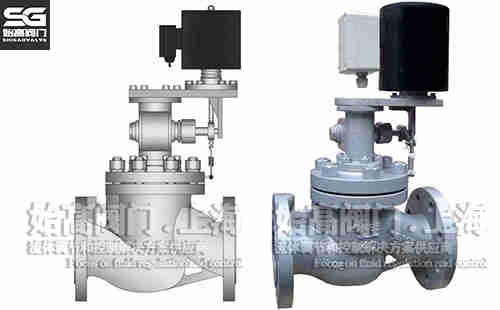

ZCTG高溫電磁閥
| 產品信息 | |
| 產品型號：ZCTG |  021-31261651 |
| 產品口徑：DN10-DN500 |  www.ingamemedia.cn |
| 產品壓力：4.0MPa |  961134865@qq.com |
| 產品材質：鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、高溫電磁閥概述
ZCTG高溫電磁閥是自動控制系統中常見的管路開關元件，被廣泛應用于石油、化工、紡織、食品、造船、醫療、環保及其他工業部門的管路裝置中，主要用于輸送高溫介質的管路上，完成系統中氣體、水蒸汽、液體、油類等介質的自動控制，實現節能和程序控制的自動化。
二、高溫電磁閥參數表
| 公稱通徑：DN10-DN500 | 公稱壓力：4.0MPa |
| 適用介質：水、蒸汽、熱水 | 適用溫度：-20℃-425℃ |
| 閥體材質：WCB、WC9、CF8 | 連接方式：法蘭 |
| 設計與制造標準：JB/T 7352 | 法蘭尺寸標準：GB/T 9115 |

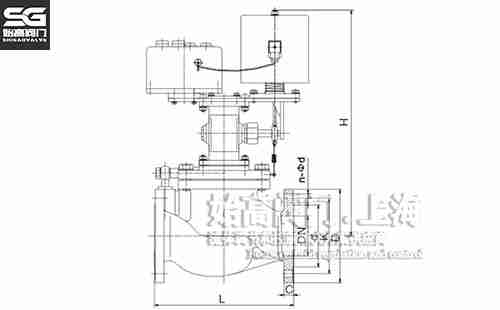

三、高溫電磁閥尺寸表
| DN | H | L | D | K | d | C |
| 10 | 261 | 130 | 90 | 60 | 41 | 14 |
| 15 | 266 | 140 | 95 | 65 | 46 | 14 |
| 20 | 271 | 150 | 105 | 75 | 56 | 16 |
| 25 | 279 | 160 | 115 | 85 | 65 | 16 |
| 32 | 307 | 180 | 140 | 100 | 76 | 18 |
| 40 | 312 | 200 | 150 | 110 | 84 | 18 |
| 50 | 343 | 230 | 165 | 125 | 99 | 20 |
| 65 | 404 | 290 | 185 | 145 | 118 | 22 |
| 80 | 486 | 310 | 200 | 160 | 132 | 24 |
| 100 | 568 | 350 | 235 | 190 | 156 | 24 |
| 125 | 702 | 400 | 270 | 220 | 184 | 26 |
| 150 | 702 | 400 | 270 | 220 | 184 | 26 |
| 200 | 650 | 600 | 375 | 320 | 284 | 34 |
| 250 | 721 | 650 | 450 | 385 | 345 | 38 |
| 300 | 785 | 750 | 515 | 450 | 409 | 42 |
| 350 | 858 | 850 | 580 | 510 | 465 | 46 |
| 400 | 930 | 950 | 660 | 585 | 535 | 50 |
| 450 | 1003 | 1050 | 685 | 610 | 560 | 57 |
| 500 | 1074 | 1150 | 755 | 670 | 615 | 57 |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZCTG高溫電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
