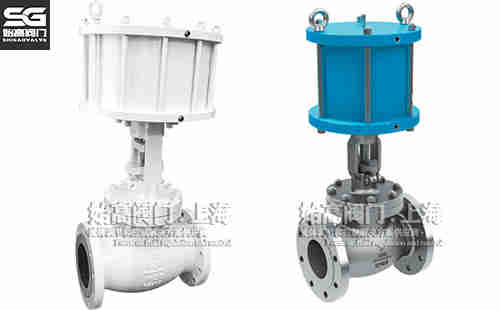

美標氣動截止閥
| 產品信息 | |
| 產品型號：J641H |  021-31261651 |
| 產品口徑：1/2 |  www.ingamemedia.cn |
| 產品壓力：150LB-600LB |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、美標氣動截止閥概述
J641H美標氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。
二、美標氣動截止閥參數表
| 公稱通徑：1/2"-16" | 公稱壓力：150LB-600LB |
| 適用介質：水、氣、油等 | 適用溫度：-20℃-120℃ |
| 閥體材質：碳鋼、不銹鋼 | 作用方式：雙作用、單作用(彈簧復位) |
| 控制方式：開關型、調節型 | 附件選擇：電磁閥、定位器、限位開關、氣源處理三聯件、手動機構 |
| 設計標準：ANSI B16.34、BS1873 | 結構長度標準：ANSI B16.10 |
| 連接法蘭尺寸標準：ANSI B16.5 | 供貨：ANSI B16.5 |

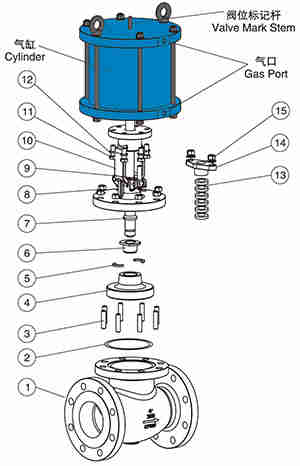

三、美標氣動截止閥零部件材質
| 序號 | 名稱 | 材質 |
|
|
| C | P | |||
| 1 | 閥體 | A216-WCB | A351-CF8 | |
| 2 | 墊片 | 柔性石墨+不銹鋼 | PTFE | |
| 3 | 螺栓 | A193-B7 | A276-304 | |
| 4 | 閥瓣 |
A216-WCB+堆焊304 或司太立、PTFE |
A351-CF8 PTFE |
|
| 5 | 對開環 | A182-F304 | A276-304 | |
| 6 | 閥瓣蓋 | A182-F304 | A276-304 | |
| 7 | 閥桿 | A276-410 | A276-304 | |
| 8 | 螺帽 | A194-2H | A276-304 | |
| 9 | 吊環螺栓 | A192-2H | A276-304 | |
| 10 | 閥蓋 | A216-WCB | A351-CF8 | |
| 11 | 螺栓 | A194-2H | A276-304 | |
| 12 | 墊片 | A194-2H | A276-304 | |
| 13 | 填料 | 柔性石墨 | PTFE | |
| 14 | 填料壓板 | A216-WCB | A351-CF8 | |
| 15 | 螺帽 | A194-2H | A276-304 | |

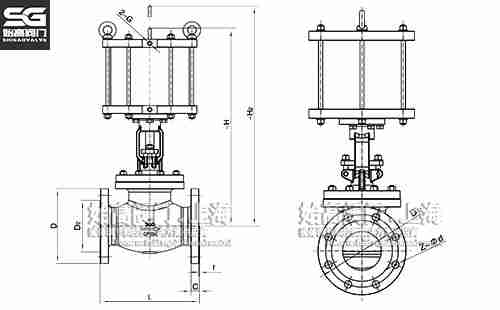

四、美標氣動截止閥尺寸表
| NPT | L | H | D | D1 | D2 |
| 1/2 | 108 | 346 | 89 | 60.5 | 35 |
| 3/4 | 117 | 346 | 99 | 69.9 | 43 |
| 1 | 127 | 346 | 108 | 79.2 | 51 |
| 1-1/4 | 140 | 400 | 117 | 88.9 | 64 |
| 1-1/2 | 165 | 406 | 127 | 98.6 | 73 |
| 2 | 203 | 496 | 152 | 120.7 | 92 |
| 2-1/2 | 216 | 527 | 178 | 139.7 | 105 |
| 3 | 241 | 561 | 191 | 152 | 127 |
| 4 | 292 | 614 | 229 | 190.5 | 157 |
| 5 | 356 | 635 | 254 | 215.9 | 186 |
| 6 | 406 | 721 | 279 | 241 | 216 |
| 8 | 495 | 851 | 343 | 298 | 370 |
| 10 | 622 | 1020 | 406 | 362 | 324 |
| 12 | 698 | 1470 | 483 | 431 | 381 |
| 14 | 787 | 1730 | 533 | 476 | 413 |
| 16 | 914 | 1955 | 597 | 539 | 470 |
五、應用
美標氣動截止閥是借助壓縮空氣來驅動的閥門，由壓縮空氣進入氣動執行器帶動氣缸連接閥桿閥芯閥瓣做升降運動。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標氣動截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
