德標角式波紋管截止閥
| 產品信息 | |
| 產品型號：WJ44H |  021-31261651 |
| 產品口徑：DN15-DN400 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa-4.0MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、德標角式波紋管截止閥概述
WJ44H德標角式波紋管截止閥是指用波紋管作為閥桿密封元件的閥門，采用良好的塑性、高的彈性極限、抗拉強度和疲勞強度，良好的焊接性能，穩定的彈性性能的優質奧氏體不銹鋼制造的波紋管，保證了閥門的零泄漏。在導熱油管路中，能節約大量熱油，防止環境污染，確保車間安全。廣泛應用于熱油系統、蒸汽系統、冷熱水系統等。
二、德標角式波紋管截止閥參數表
| 公稱通徑：DN15-DN400 | 公稱壓力：1.6MPa-4.0MPa |
| 適用介質：水、油、蒸汽等 | 適用溫度：-20℃-425℃ |
| 閥體材質：碳鋼、不銹鋼 | 控制方式：手動、電動、氣動 |
| 設計標準：DIN 3356 | 結構長度標準：DIN 3202 |
| 連接法蘭標準：DIN 2543-2545 | 試驗和檢驗標準：DIN 3230 |
三、德標角式波紋管截止閥的特點
1、角式波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質呈流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。

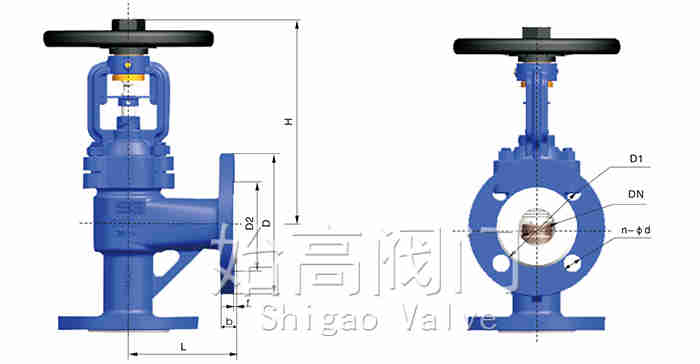

四、德標角式波紋管截止閥尺寸表
| DN | L | D | D1 | D2 |
| 15 | 90 | 95 | 65 | 45 |
| 20 | 95 | 105 | 75 | 58 |
| 25 | 100 | 115 | 85 | 68 |
| 32 | 105 | 140 | 100 | 78 |
| 40 | 115 | 150 | 110 | 88 |
| 50 | 125 | 165 | 125 | 102 |
| 65 | 145 | 185 | 145 | 122 |
| 80 | 155 | 200 | 160 | 138 |
| 100 | 175 | 220 | 180 | 158 |
| 125 | 200 | 250 | 210 | 188 |
| 150 | 225 | 285 | 240 | 212 |
| 200 | 275 | 340 | 295 | 268 |
| 250 | 325 | 405 | 355 | 320 |
| 300 | 375 | 405 | 355 | 320 |
| 350 | 425 | 520 | 470 | 438 |
| 400 | 475 | 580 | 525 | 490 |
五、應用
德標角式波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標角式波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
