| 內容摘要 |
J641H氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 國標氣動截止閥 |
| 產品型號： | J641H | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 法蘭連接 | 公稱通徑： | DN15~DN300 |
| 驅動方式： | 手動 | 適用介質： | 水、油、氣 |
| 適用溫度： | -20℃-120℃ | 公稱壓力： | 1.0MPa-4.0MPa |
| 閥座材料： | 金屬密封/聚四氟乙烯 | 控制方式： | 開關型、調節型 |
| 作用方式： | 雙作用、單作用(彈簧復位) | 附件選擇： | 電磁閥、定位器、限位開關、氣源處理三聯件、手動機構 |
| 設計標準： | GB/T12233 | 結構長度標準： | GB/T12221 |
| 法蘭標準： | JB/T 74-90、GB/T 9113 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

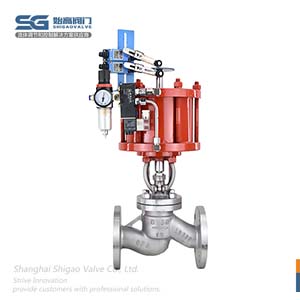

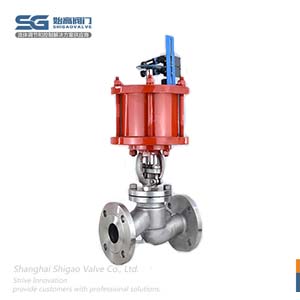

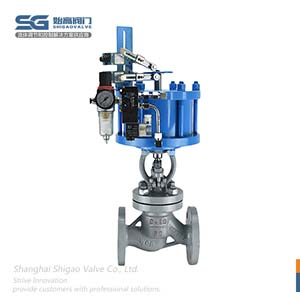

氣動截止閥簡介
J641H氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。氣動法蘭截止閥是借助壓縮空氣來驅動的閥門，由壓縮空氣進入氣動執行器帶動氣缸連接閥桿閥芯閥瓣做升降運動。

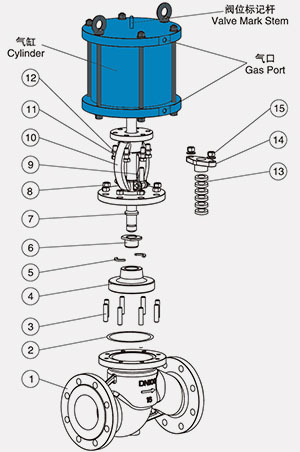

氣動截止閥的零部件材質
| 序號 | 零件名稱 | C | P | R |  |
| 1 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 2 | 墊片 | 柔性石墨+不銹鋼 | PTFE | PTFE | |
| 3 | 螺栓 | 35 | 304 | 304 | |
| 4 | 閥瓣 | WCB+堆焊304或司太立、PTFE | ZG1Cr18Ni9Ti/PTFE | ZG1Cr18Ni12Mo2Ti/PTFE | |
| 5 | 對開環 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 6 | 閥瓣蓋 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 7 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 8 | 螺帽 | 35 | 304 | 304 | |
| 9 | 吊環螺栓 | 35 | 304 | 304 | |
| 10 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 11 | 螺栓 | 35 | 304 | 304 | |
| 12 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 13 | 填料 | 柔性石墨 | PTFE | PTFE | |
| 14 | 填料壓板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 15 | 螺帽 | 35 | 304 | 304 |

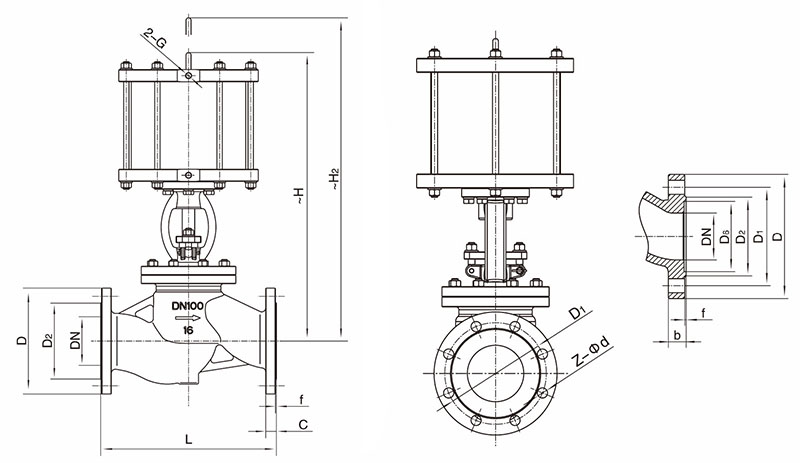

氣動截止閥的主要外形和連接尺寸
| 通徑 | L | H | D | D1 | D2 | C | f | N | d |
| 15 | 130 | 291 | 95 | 65 | 46 | 14 | 2 | 4 | 14 |
| 20 | 150 | 300 | 105 | 75 | 56 | 16 | 2 | 4 | 14 |
| 25 | 160 | 353 | 115 | 85 | 65 | 16 | 2 | 4 | 14 |
| 32 | 180 | 390 | 140 | 100 | 76 | 18 | 2 | 4 | 18 |
| 40 | 200 | 518 | 150 | 110 | 84 | 18 | 3 | 4 | 18 |
| 50 | 230 | 555 | 165 | 125 | 99 | 20 | 3 | 4 | 18 |
| 65 | 290 | 630 | 185 | 145 | 118 | 20 | 3 | 4 | 18 |
| 80 | 310 | 683 | 200 | 160 | 132 | 20 | 3 | 8 | 18 |
| 100 | 350 | 745 | 220 | 180 | 156 | 22 | 3 | 8 | 18 |
| 125 | 400 | 855 | 250 | 210 | 184 | 22 | 3 | 8 | 18 |
| 150 | 480 | 870 | 285 | 240 | 211 | 24 | 3 | 8 | 22 |
| 200 | 600 | 954 | 340 | 295 | 266 | 24 | 3 | 12 | 22 |
| 250 | 730 | 1065 | 405 | 355 | 319 | 26 | 3 | 12 | 26 |
| 300 | 850 | 1185 | 460 | 410 | 370 | 28 | 4 | 12 | 26 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的國標氣動截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
