SGBV暖通電動球閥
| 暖通電動球閥摘要 |
SGBV暖通電動球閥用于中央空調末端水路控制。其中溫控器控制電動閥電機，并通過倒順電機使閥門開或關，從未實現管道里的介質流通或斷開，再通過風機盤管送風，用以實現溫度的自動控制。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 暖通電動球閥 |
| 產品型號： | SGBV | 閥體材質： | 黃銅 |
| 連接方式： | 螺紋 | 公稱通徑： | DN15-DN50 |
| 驅動方式： | 電動 | 適用介質： | 水 |
| 適用溫度： | 0℃~95℃ | 公稱壓力： | 1.6MPa |
| 防護等級： | IP54 | 電源參數： | 220VAC±10％，50/60Hz或24VAC±10％，50/60Hz |

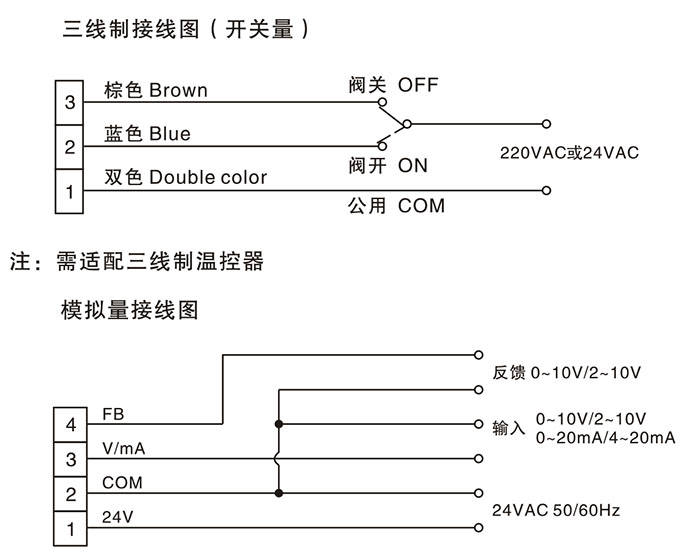

| 控制方式： | 三線制 | 功率參數： | 2W，扭矩2.5N.m/10N.m |
| 行程時間： | 15~18s/40~50s/90~105s | 工作環境： | -10℃~50℃，1~95％RH不結露 |
| 密封材質： | PTFE/HNBR | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
一、產品概述
SGBV暖通電動球閥用于中央空調末端水路控制。其中溫控器控制電動閥電機，并通過倒順電機使閥門開或關，從未實現管道里的介質流通或斷開，再通過風機盤管送風，用以實現溫度的自動控制。
暖通電動球閥適用于暖通空調水系統的通斷控制、由電驅動器和閥體兩部分組成。驅動器(執行器)采用同步電動驅動，動作穩定。內置限位接觸點，能使閥門全開或全關時斷電，閥體為黃銅鍛造。通常情況下，閥門出廠時按常閉位置安裝。
二、外形結構

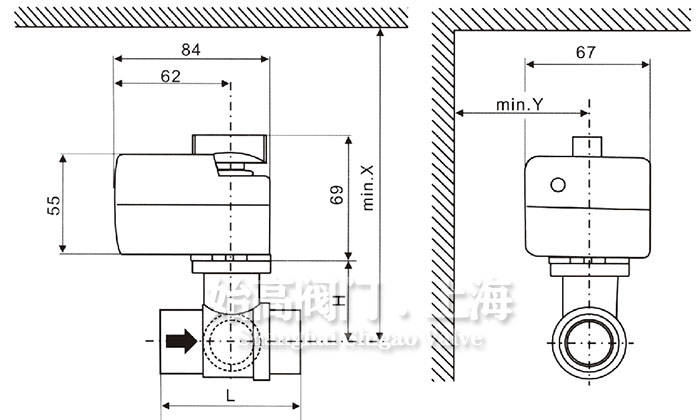

三、外形尺寸表
| 型號 | 口徑 | L | H | X | Y |
| SGBV015-S16 | 15 | 60 | 30 | 190 | 75 |
| SGBV020-S16 | 20 | 68 | 34 | 190 | 75 |
| SGBV025-S16 | 25 | 89 | 38 | 193 | 75 |
| SGBV032-S16 | 32 | 99 | 43.5 | 208 | 83 |
| SGBV040-S16 | 40 | 106 | 48 | 213 | 83 |
| SGBV050-S16 | 50 | 123 | 53 | 218 | 83 |
四、安裝示意圖
1、良好的防水防灰功能及密封性(IP54)。
2、通電時間短，產品節能，電機壽命更長。
3、執行器拆、裝簡便。
4、關閉壓差大、關閉嚴。
5、直通水流、不堵渣，KVS值遠大于一般的二通閥。
6、閥門柔性開啟，能有效防止水錘。
