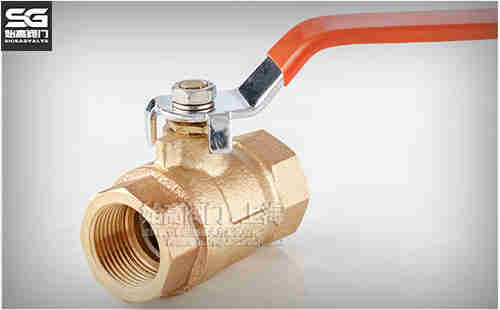

黃銅螺紋球閥
| 產品信息 | |
| 產品型號：Q11F-16T |  021-31261651 |
| 產品口徑：DN15-DN100 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa |  961134865@qq.com |
| 產品材質：黃銅 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

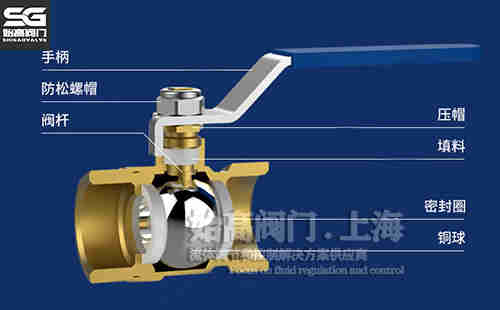

一、黃銅螺紋球閥概述
Q11F-16T黃銅螺紋球閥是管路系統中能快速截?cái)�、接通介質的控制部件。它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向的作用。為延長球閥使用壽命，應作全開或全關使用。
二、黃銅螺紋球閥參數表
| 公稱通徑：DN15-DN100 | 公稱壓力：1.6MPa |
| 適用介質：水 | 適用溫度：80℃ |
| 閥體材質：黃銅 | 連接方式：螺紋連接 |

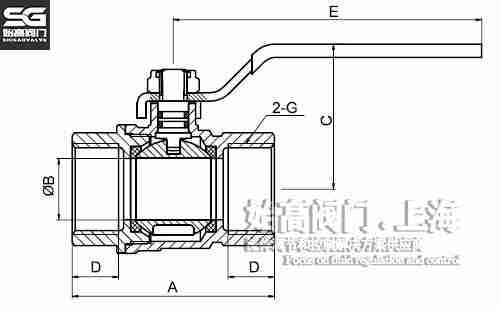

三、黃銅螺紋球閥尺寸表
| DN | A | B | C | E |
| 15 | 50 | 13 | 40.5 | 94 |
| 20 | 58 | 17 | 52 | 102 |
| 25 | 65 | 22 | 61 | 102 |
| 32 | 74 | 29 | 75 | 130 |
| 40 | 84 | 34 | 76 | 130 |
| 50 | 99 | 45 | 90 | 150 |
四、產品種類
|
|

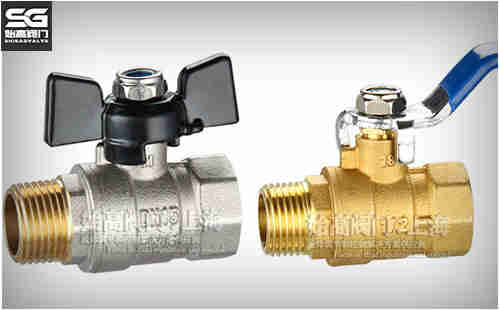

| 錫青銅球閥 | 黃銅內外絲球閥 |
|
|

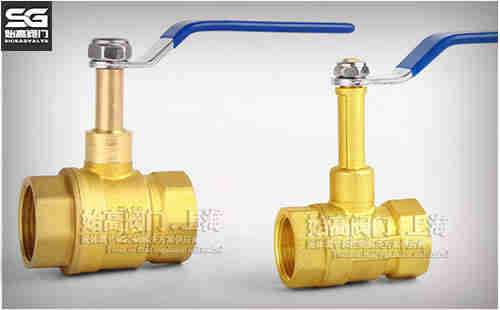

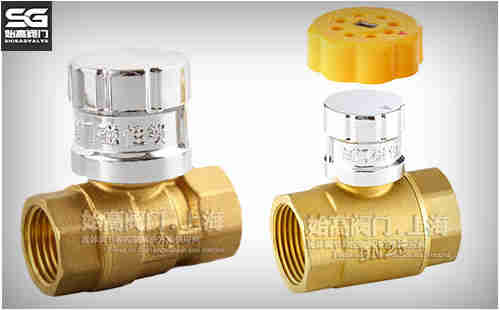

| 黃銅鎖閉球閥 | 黃銅高桿絲扣球閥 |
|
|

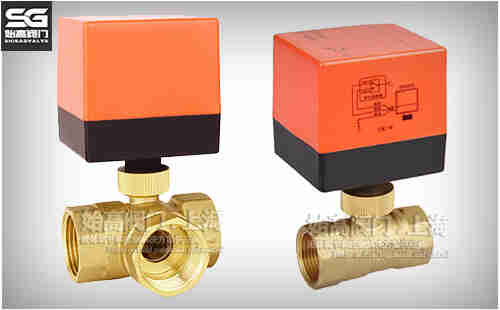

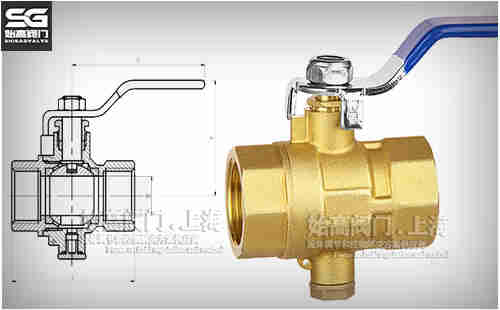

| 黃銅測溫球閥 | 黃銅電動兩通/三通球閥 |
五、安裝說明
1、安裝旋緊時，應使管子與閥體端面垂直，并扳鉗該螺紋同側端的六角或八角部位，不應扳鉗另一端的六角或八角或其他部位，以免造成閥體變形或影響開啟。
2、必須控制管端的外螺紋長度，以免管端螺紋過長，旋如時頂壓球閥內螺紋端面，造成閥體變形而影響密封性。
3、在安裝時，密封材料應清潔、干凈。
4、安裝時注意球閥手柄啟閉范圍內不能有障礙物，球閥手柄與閥體平行時為開，垂直為關。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的黃銅螺紋球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
