| 內容摘要 |

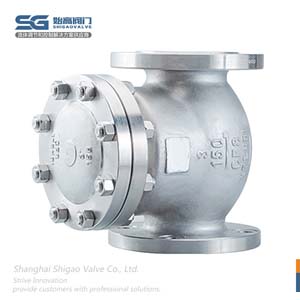

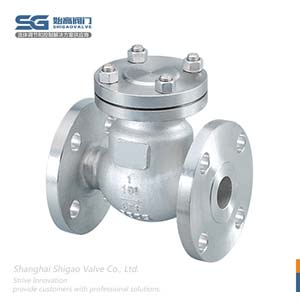

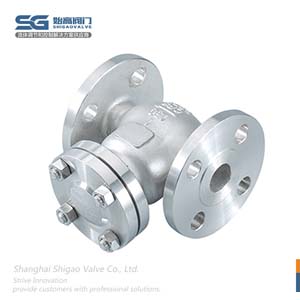

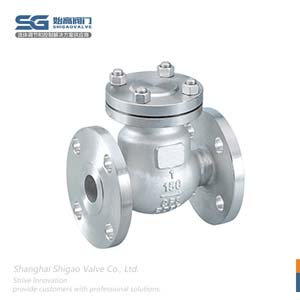

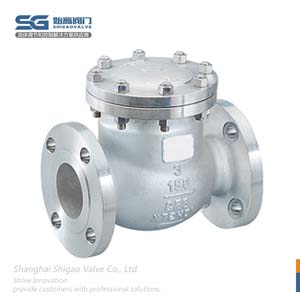

H44H美標旋啟式止回閥以美國API標準生產制造，其安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾斜管路中。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，適用于大口徑的場合。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 美標旋啟式止回閥 |
| 產品型號： | H44W | 閥體材質： | 鑄鋼、不銹鋼 |
| 連接方式： | 法蘭式 | 公稱通徑： | 2"-24" |
| 驅動方式： | 自動 | 適用介質： | 水；油；腐蝕性液體 |
| 適用溫度： | -20℃-425℃ | 公稱壓力： | 150LB-2500LB |
| 設計規范： | API594；API6D | 結構長度： | ANSI B16.10；API6D |
| 連接法蘭： | ANSI B16.5 | 試驗與檢驗： | API598；API6D |
| 壓力-溫度： | ANSI B16.34 | 產品標示： | MSS SP-25 |
| 供貨規范： | API594；API6D | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

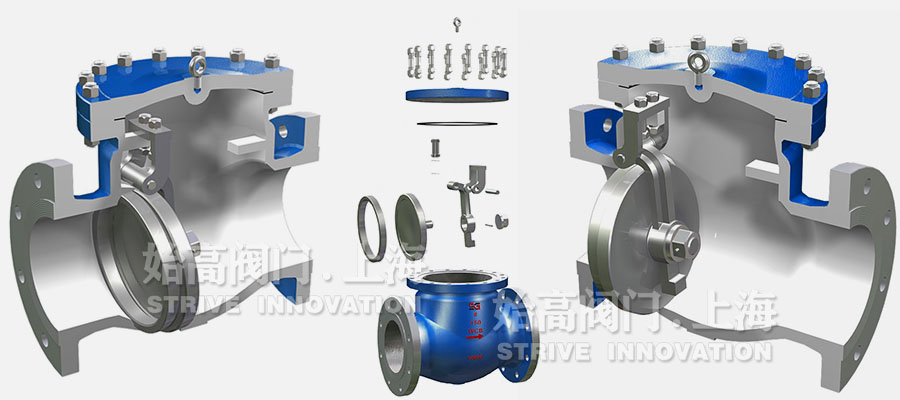

H44H美標旋啟式止回閥以美國API標準生產制造，其安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾斜管路中。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，適用于大口徑的場合。根據閥瓣數目可分為單瓣旋啟式止回閥、雙瓣旋啟式及多瓣旋啟式三種。美標止回閥的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。止回閥閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝；旋啟式止回閥搖桿銷軸采用內裝式結構，減少了外泄漏缺點。
美標旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、產品根據美國國家標準ANSIB16.34，美國石油學會標準API16D要求生產。
3、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
4、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
5、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫。

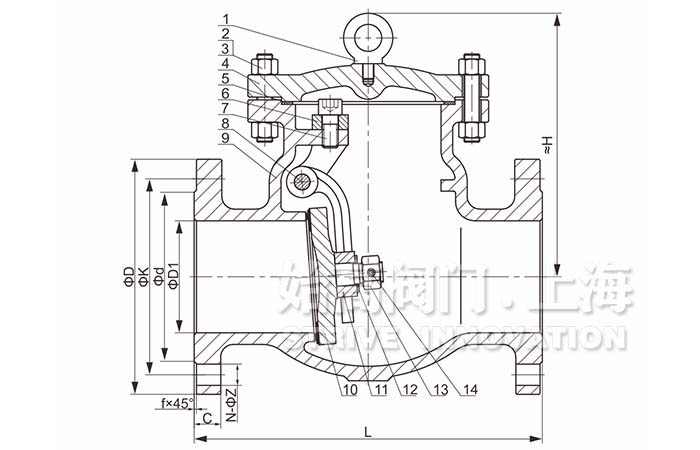

| No. | 零件名稱 | 材質 | 材質 | No. | 零件名稱 | 材質 | 材質 |
| 1 | 吊環螺釘 | B7 | B7 | 2 | 螺母 | 1035 | 304 |
| 3 | 螺栓 | 1035 | 304 | 4 | 閥蓋 | WCB | CF8/CF8M |
| 5 | 密封墊 | 304+Graphite | PTFE | 6 | 支架 | WCB | CF8/CF8M |
| 7 | 螺釘 | 1035 | 304 | 8 | 圓柱銷 | 304 | 304 |
| 9 | 閥體 | WCB | CF8/CF8M | 10 | 閥瓣 | WCB | CF8/CF8M |
| 11 | 搖臂 | WCB | CF8/CF8M | 12 | 墊片 | 1020 | 304 |
| 13 | 螺母 | 1035 | 304 | 14 | 螺釘 | 1035 | 304 |
| NPS | D1 | d | K | D | f | C | N-Z | L | H |
| 2 | 50 | 92.1 | 120.7 | 150 | 2 | 16.3 | 4-19 | 203 | 158 |
| 2-1/2 | 65 | 104.8 | 139.7 | 180 | 2 | 17.9 | 4-19 | 216 | 186 |
| 3 | 80 | 127.0 | 152.4 | 190 | 2 | 19.5 | 4-19 | 241 | 205 |
| 4 | 100 | 157.2 | 190.5 | 230 | 2 | 24.3 | 8-19 | 292 | 235 |
| 5 | 125 | 185.7 | 215.9 | 255 | 2 | 24.3 | 8-22 | 330 | 268 |
| 6 | 150 | 215.9 | 241.3 | 280 | 2 | 25.9 | 8-22 | 356 | 293 |
| 8 | 200 | 269.9 | 298.5 | 345 | 2 | 29.0 | 8-22 | 495 | 359 |
| 10 | 250 | 323.8 | 362.0 | 405 | 2 | 30.6 | 12-25 | 622 | 425 |
| 12 | 300 | 381.0 | 431.8 | 485 | 2 | 32.2 | 12-25 | 698 | 473 |
| 14 | 350 | 412.8 | 476.3 | 535 | 2 | 35.4 | 12-29 | 787 | 499 |
| 16 | 400 | 469.9 | 539.8 | 595 | 2 | 37.0 | 16-29 | 864 | 555 |
| 18 | 450 | 533.4 | 577.9 | 635 | 2 | 40.1 | 16-32 | 978 | 720 |
| 20 | 500 | 584.2 | 635.0 | 700 | 2 | 43.3 | 20-32 | 978 | 810 |
美標旋啟式止回閥的功能是控制管道內介質單向流向的閥門，用來防止管路中的介質倒流。產品的設計制造符合美國標準，主要用于石油、化工、制藥、化肥、電力等管路上。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
