| 內容摘要 |
日標對夾止回閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短，體積小、質量輕等特點。閥瓣關閉速度快，水錘壓力小，流道通暢，流體阻力小。其動作靈敏，密封性能好。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 日標對夾止回閥 |
| 產品型號： | H71W-10K | 閥體材質： | SCPH2碳鋼；SCS13不銹鋼;SCS14不銹鋼 |
| 連接方式： | 對夾式 | 公稱通徑： | 40A~200A |
| 公稱壓力： | 10K | 適用介質： | 水、油、蒸汽、腐蝕性介質 |
| 適用溫度： | -40℃~425℃ | 設計標準： | JIS B2071 |
| 結構長度： | DIN 3202-K4 | 法蘭標準： | JIS B2220 |
| 檢查和試驗： | JIS B2003 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
日標對夾止回閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短，體積小、質量輕等特點。閥瓣關閉速度快，水錘壓力小，流道通暢，流體阻力小。其動作靈敏，密封性能好。
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8；
2、體積小、重量輕，其重量只有傳統法蘭止回閥的 1/4~1/20；
3、閥瓣關閉快速，水錘壓力小、水平管道或垂直管道均可使用，安裝方便、流道通暢、流體阻力小、動作靈敏、密封性能好；
7、閥瓣行程短、關閉沖擊力��；
8、整體結構簡單緊湊、造型美觀；
9、使用壽命長、性能可靠。

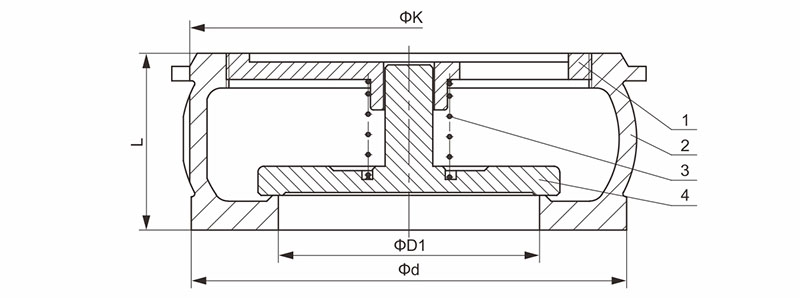

| No. | 零件名稱 | 材質 |
| 1 | 閥蓋 | SCS13/SCS14 |
| 2 | 閥體 | SCS13/SCS14 |
| 3 | 彈簧 | 304/316 |
| 4 | 閥瓣 | SCS13/SCS14 |
| NPS | D1 | d | K | L |
| 40A | 39 | 79 | 86 | 31.5 |
| 50A | 49 | 90 | 100 | 40 |
| 65A | 60 | 110 | 118 | 46 |
| 80A | 73 | 125 | 132 | 50 |
| 100A | 90 | 150 | 152 | 60 |
| 125A | 118 | 183 | 183 | 90 |
| 150A | 138 | 214 | 214 | 106 |
| 200A | 184 | 264 | 264 | 140 |
日標對夾式止回閥只允許介質向同一方向流動，從而產生壓力，使閥瓣打開，流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。其在制藥、食品、化工、冶金、電子等行業中廣泛應用，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿酸等多種介質。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標對夾止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
