直通籃式過濾器
| 產品信息 | |
| 產品型號：S-TG41-16C |  021-31261651 |
| 產品口徑：DN15-DN600 |  www.ingamemedia.cn |
| 產品壓力：1.0MPa-6.4MPa |  961134865@qq.com |
| 產品材質：碳鋼、鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、直通籃式過濾器概述

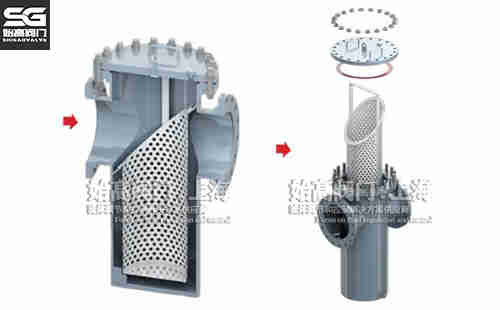

S-TG41-16C直通籃式過濾器的進口出口在一個水平位置上，由一個主單筒與進口出口組成，用于攔截管道介質里的雜質。在生產過程中，流體會隨著管道流經過濾器，液體先通過筒體而后進入濾籃，流體從濾籃中流出直至過濾器的出口排出，其中的固體雜質顆粒為濾籃所阻擋，與流體分離完成過濾。過濾器使用一段時間后，固體雜質在濾籃中堆積，這時只要旋開主管底部的螺塞，將直通過濾器內的液體排凈，拆卸法蘭，清洗過濾籃后重新裝入。
籃式過濾器具有結構緊湊，過濾能力大，壓損小、適用范圍廣、維護方便等特點，其主要適用的物料有：化工生產中的腐蝕性物料，如：燒堿、純堿、濃硫酸、碳酸等。制冷中的低溫物料，如：液甲烷、液氨、液氧等。食品、制藥生產中物料，如：啤酒、飲料、乳制品等。
二、直通籃式過濾器參數表
| 公稱通徑：DN25-DN600 | 公稱壓力：1.0MPa-6.4MPa |
| 適用溫度：-20℃-425℃ | 閥體材質：碳鋼、鑄鋼、不銹鋼等 |
| 連接方式：法蘭連接、螺紋連接、焊接 | 濾網材質：不銹鋼 |

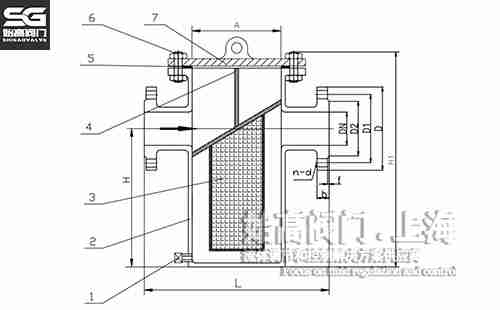

三、直通籃式過濾器尺寸表
| 口徑 | L | H | H1 | φ | 有效過濾面積㎡ |
| 25 | 220 | 160 | 360 | 89 | 0.003619 |
| 32 | 220 | 165 | 370 | 89 | 0.003619 |
| 40 | 280 | 180 | 400 | 114 | 0.005718 |
| 50 | 280 | 180 | 400 | 114 | 0.005718 |
| 65 | 330 | 220 | 460 | 140 | 0.009613 |
| 80 | 340 | 260 | 510 | 168 | 0.01539 |
| 100 | 420 | 310 | 580 | 219 | 0.02464 |
| 150 | 500 | 430 | 730 | 273 | 0.04866 |
| 200 | 560 | 530 | 900 | 325 | 0.07858 |
| 250 | 660 | 640 | 1050 | 426 | 0.12005 |
| 300 | 750 | 840 | 1350 | 478 | 0.16537 |
四、應用
藍式過濾器主要由接管、筒體、濾籃（不銹鋼）、法蘭、法蘭蓋及緊固件等組成。過濾器安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的直通籃式過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
