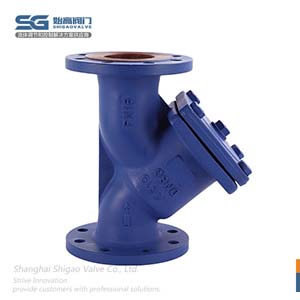

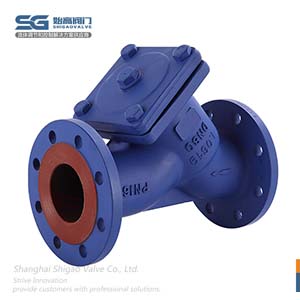

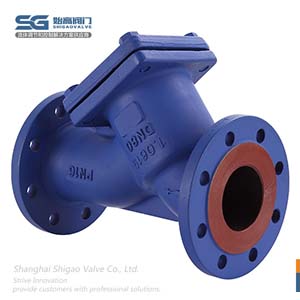

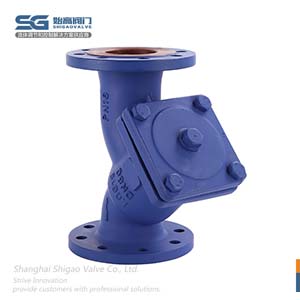

德標Y型過濾器
| 內容摘要 |
德標Y型過濾器是用來消除介質中的雜質，能有效保護閥門及設備的正常使用，采用雙層不銹鋼濾網，雜質過濾會更徹底，耐腐蝕性能更好。Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 德標Y型過濾器 |
| 產品型號： | YG-B4-F-16-C | 閥體材質： | GS-C25、CF8、CF8M |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN400 |
| 驅動方式： | 自動 | 適用介質： | 水、氣、油品等 |
| 適用溫度： | -20℃~425℃ | 公稱壓力： | 1.0MPa~4.0MPa |
| 設計標準： | DIN3352、DIN3840 | 法蘭標準： | EN1092-B1 |
| 結構長度： | EN558-1 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
德標Y型過濾器是用來消除介質中的雜質，能有效保護閥門及設備的正常使用，采用雙層不銹鋼濾網，雜質過濾會更徹底，耐腐蝕性能更好。Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護方便。Y型過濾器又名除污器、過濾閥，是輸送介質的管道系統不可缺少的一種裝置之一，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護方便。

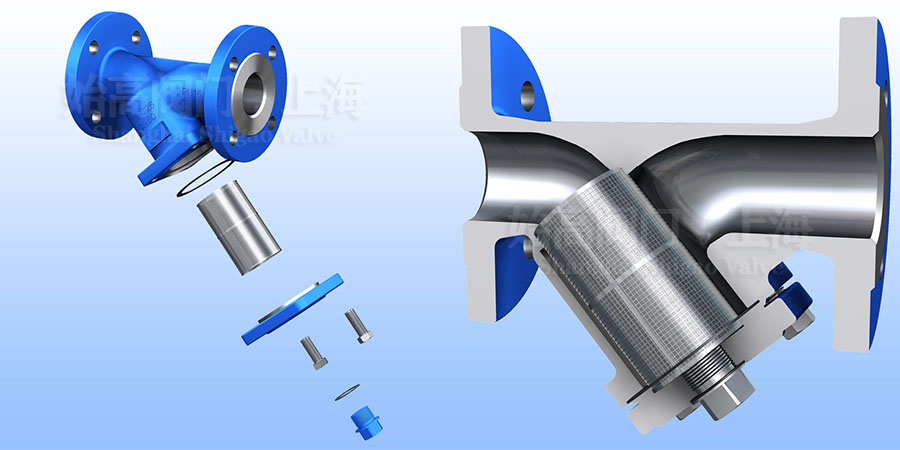

德標Y型過濾器用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器由閥體、排污蓋、濾網等組成，產品具有結構緊湊、過濾能力大，濾眼細、壓損�。ㄟ^濾網局部阻力系數，在介質額定流速下阻力為0.1-0.2水柱）、效率高、安裝檢修方便、適用范圍廣、維護方便等優點，其主要適用的物料有：石油化工生產中弱腐性物料：水、油品、氨、液氨等；化工生產中的腐蝕性物料：燒堿、純堿、濃稀硫酸、碳酸、醛酸等。

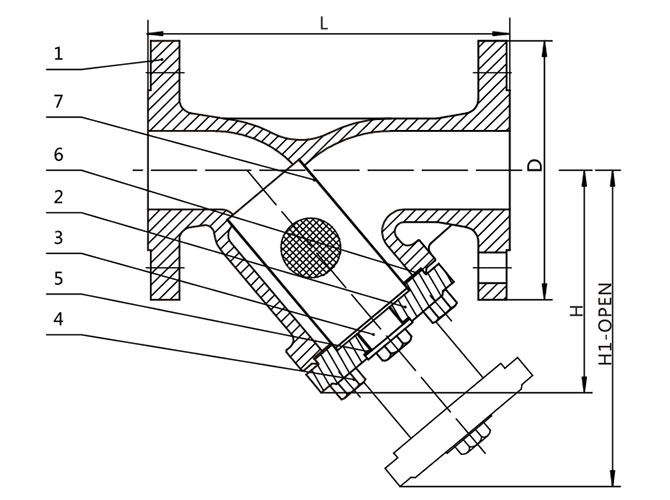

| No. | 零件名稱 | 材質 | 材質 | 材質 |
| 1 | 閥體 | GS-C25/1.0619 | CF8/1.4301 | CF8M/1.4408 |
| 2 | 閥蓋 | GS-C25/1.0619 | CF8/1.4301 | CF8M/1.4408 |
| 3 | 堵頭 | A105 | SS304 | SS316 |
| 4 | 螺栓 | A194 B7 | A193 B8 | A193 B8M |
| 5 | 密封片 | SS304 | SS304 | SS316 |
| 6 | 墊片 | Graphite+SS | Graphite+SS | Graphite+SS |
| 7 | 濾網 | SS304/SS316 | SS304/SS316 | SS316 |
| 口徑 DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 總長 L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| 中心高 H | 72 | 88 | 105 | 110 | 130 | 140 | 170 | 190 | 240 | 290 | 340 | 425 | 515 | 615 | 725 | 835 |
過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52-1.2kpa。Y型過濾器適用介質可為水，油、氣�？砂从脩粢笾谱鳛V網，其外型基本相同(Y型)，內部件全部采用不銹鋼。需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標Y型過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
