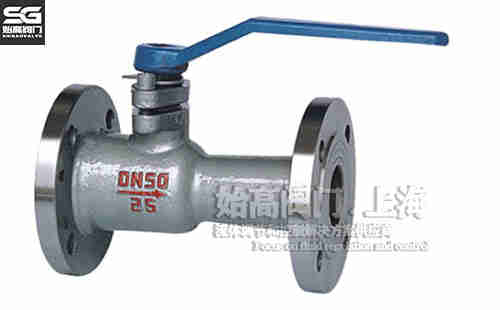

Q41M一體式高溫球閥

產品信息
產品型號：Q41M	021-31261651
產品口徑：DN15-DN250	www.ingamemedia.cn
產品壓力：1.0-2.5MPa	961134865@qq.com
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、一體式高溫球閥相關概述

Q41M一體式高溫球閥又叫整體式球閥、整體法蘭一體式球閥（代替閘閥、截止閥、快速排污閥）是蒸汽閥門升級換代的新產品，密封座采用耐高溫、耐磨、耐腐蝕、回彈性強、潤滑性好的高強度碳結石墨，使用壽命比一般球閥提高3-5倍，使用溫度≤300℃，適用介質：水蒸氣、油品、導熱油等。

二、一體式高溫球閥參數表

公稱通徑：DN15-DN250	公稱壓力：1.6MPa、2.5MPa	適用溫度：-10℃-300℃
適用介質：蒸汽、油品、導熱油	閥體材質：鑄鐵、鑄鋼、不銹鋼	操作方式：手動

三、一體式高溫球閥零部件材質

名稱	鑄鋼	不銹鋼
閥體螺塞	WCB	F304
球體	WCB-鍍鉻	F304
閥桿	45#-鍍硬鉻	F304
閥座	聚四氟乙烯-石墨+高彈性膠（8202）型
填料	聚四氟乙烯-石墨+高彈性膠（8202）型

四、一體式高溫球閥尺寸表

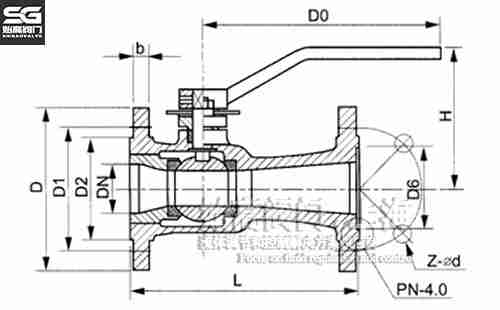

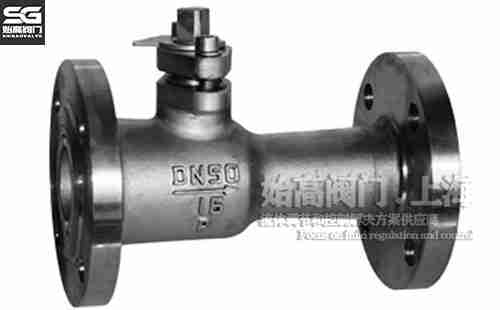

不銹鋼一體式高溫球閥 Q41M高溫球閥尺寸

Q41M-16C主要外形尺寸和連接尺寸：

DN	L	D	D1	D2	b	H	D0
15	130	95	65	45	16	105	150
20	140	105	75	55	16	110	150
25	150	115	85	65	16	120	160
32	165	135	100	78	18	140	180
40	180	145	110	85	18	155	250
50	200	160	125	100	20	175	300
65	220	180	145	120	20	195	300
80	250	195	160	135	22	225	320
100	280	215	180	155	24	250	320
125	320	245	210	188	26	270	360
150	360	280	240	210	28	290	360

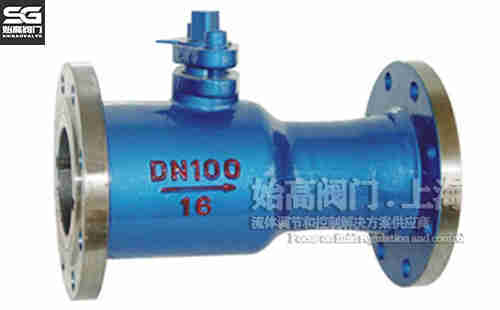

QJ41M排污截止閥 QJ41M排污截止閥尺寸

QJ41M-16C（替代截止閥）主要外形尺寸和連接尺寸：

DN	L	D	D1	D2	H	D0
15	130	95	65	45	105	150
20	150	105	75	55	110	150
25	160	115	85	65	120	160
32	180	135	100	78	140	180
40	200	145	110	85	155	250
50	230	160	125	100	175	300
65	290	180	145	120	195	300
80	310	195	160	135	225	320
100	350	215	180	155	250	320
125	400	245	210	188	270	360
150	480	280	240	210	290	360
200	600	335	295	265	350	450
250	730	405	355	320	405	450

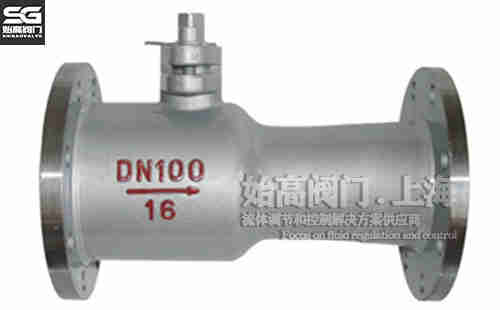

QZ41M排污閘閥 QZ41M排污閘閥尺寸

QZ41M-16C（替代閘閥）主要外形尺寸和連接尺寸：

DN	L	D	D1	D2	H	D0
40	240	145	110	85	155	250
50	250	160	125	100	175	300
65	265	180	145	120	195	300
80	280	195	160	135	225	320
100	300	215	180	155	250	320
125	325	245	210	185	270	360
150	350	280	240	210	290	360
200	400	335	295	265	320	450

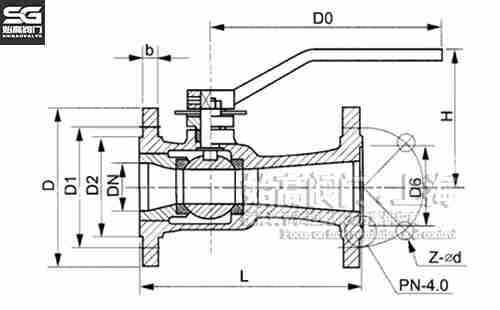

PQ41M排污球閥 PQ41M排污球閥尺寸

PQ41M-16C（替代排污閥）主要外形尺寸和連接尺寸：

DN	L	D	D1	D2	H	D0
25	180	115	85	65	120	160
32	200	135	100	78	145	160
40	230	145	110	85	155	250
50	250	160	125	100	175	300
65	265	180	145	120	195	300
80	280	195	160	135	225	320

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q41M一體式高溫球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
