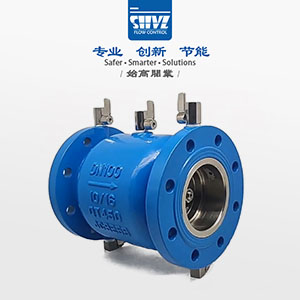

超低溫止回閥
| 產品信息 | |
| 產品型號：DH44H |  021-31261651 |
| 產品口徑：1/2 |  www.ingamemedia.cn |
| 產品壓力：150LB-2500LB |  961134865@qq.com |
| 產品材質：不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
超低溫止回閥摘要：
超低溫止回閥按結構劃分，可分為鋼制低溫升降式止回閥、鋼制低溫旋啟式止回閥和鋼制低溫蝶式止回閥三種。鋼制低溫升降式止回閥可分為立式低溫止回閥和臥式低溫止回閥兩種。鋼制低溫旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。
超低溫旋啟式止回閥是閥瓣繞體腔內搖桿軸做旋轉運動的止回閥，是靠流體壓力作用和閥瓣的自重自行動作的閥門。鋼制低溫止回閥由閥體、閥蓋、閥瓣和搖桿組成。鋼制低溫旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道外的銷軸做旋轉運動。閥內通道呈流線型，流動阻力比直通式升降止回閥要小。鋼制低溫旋啟式止回閥的所有啟閉件都裝于閥體內部，不穿透閥體，閥門整體沒有外漏點。旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。
超低溫升降式止回閥是閥瓣沿著閥體垂直中心線滑動的止回閥，鋼制低溫升降式止回閥只能安裝在水平管道上。低溫升降式止回閥結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。
- 符合ASME B16.34、BS1868、BS 6364設計標準；
- 低泄漏設計；
- 密封面采用雙面堆焊鈷基確保低溫下的可靠性；
- 軟密封設計，閥瓣或閥座密封面采用PTFE/PCTFE（可選）。
| 公稱通徑：2"~36"、DN65~DN150 | 公稱壓力：150LB~2500LB、4.0MPa |
| 適用溫度：-196℃~80℃ | 連接方式：法蘭連接、焊接 |
| 閥體材質：不銹鋼 | 適用介質：液氧、液氮、液氬、天然氣、二氧化碳、丙烷等 |
| 設計制造：BS 6364；BS 1848；API 6D；GB/T 24925；GB/T 12236 | 結構長度：ASME B 16.10；GB/T 12221 |
| 連接法蘭：ASME B 16.5 | 試驗檢驗：API 598；GB/T 13927；GB/T 26480；JB/T9092；ISO 5208 |
| 口徑 | L-L1(RF-BW) | H |
| 50 | 203 | 153 |
| 65 | 216 | 169 |
| 80 | 241 | 181 |
| 100 | 292 | 213 |
| 125 | 356 | 268 |
| 150 | 356 | 309 |
| 200 | 495 | 367 |
| 250 | 622 | 432 |
| 300 | 698 | 502 |
| 350 | 787 | 561 |
| 400 | 864 | 592 |
| 450 | 978 | 702 |
| 500 | 978 | 710 |
| 600 | 1295 | 827 |
| 650 | 1299 | 897 |
| 700 | 1448 | 935 |
| 750 | 1524 | 970 |
| 800 | 1524 | 1058 |
| 900 | 1956 | - |
|
零件 |
鑄件 |
| 閥體 | ASTM A351 CF8M |
| 閥座 | ASTM A182 F316+STL6 |
| 銷軸 | ASTM A182 F316 |
| 墊片 | SPW SS316+石墨/SS316 |
| 閥蓋螺柱 | ASTM A193 B8/B8M |
| 閥蓋螺母 | ASTM A194 8/8M |
| 閥蓋 | ASTM A351 CF8M |
| 墊圈 | 不銹鋼 |
| 閥瓣 | ASTM A351 CF8M+STL 6 |
| 鉸鏈 | ASTM A351 CF8M |
| 閥瓣螺母 | ASTM A194 8/8M |
超低溫止回閥是指用于低溫液體(主要包括液氧、液氮、液氬、液態烴和液化天然氣等)貯運設備的管理系統中防止低溫介質倒流的閥門。主要應用于氣體液化設備、空分設備、天然氣液化、儲運設備、液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車、變壓吸附制氧、氮設備。廣泛應用于能源、石化、冶金、航天、核工業、鐵道等行業等行業。
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的超低溫止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
