Q2 - 電動絲扣三通球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動絲扣三通球閥 |
| 產品型號： | 090-Q2-B1-F-16-P | 閥體材質： | 不銹鋼CF8/CF8M/CF3/CF3M |
| 連接方式： | 螺紋、對焊、承插 | 公稱通徑： | DN15~DN50 |
| 驅動方式： | 電動 | 適用介質： | 空氣、水、氣體、石油和石化產品、腐蝕性介質 |
| 適用溫度： | -20~300℃ | 公稱壓力： | 1.6MPa-6.4MPa |
| 執行器形式： | 精小型、電子式、防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
電動絲扣三通球閥具有流通能力大、結構緊湊、密封性能好、壽命長等特點，經濟適用、易于維護。廣泛用于石油、化工、天然氣、電力、冶金、食品、制藥等要求嚴密切斷的場合，也可適用于水、蒸汽、油品、液化氣、天然氣、煤氣等介質。另外可根據客戶的需求選擇特殊硬化處理型。提供更安全、更廣泛的應用。
閥體采用精密鑄造或鍛造，結構緊湊、外觀美觀、O型球閥閥芯、閥桿做旋轉運動，轉動閥芯時閥芯閥座始終緊密接觸，具有強的剪切能力；
閥球旋轉設計能夠保證閥球運行平穩，減少操作扭矩；
雙關雙斷設計保證閥球的完全開啟和完全關閉。多種密封結構可選擇，保證使用壽命及可靠性；
球閥有防靜電結構、防閥桿吹出結構設計；
三通球閥任一通口均可用作入口而無泄漏，并可根據工況需要制成L型或T型通道，使安裝更加方便；
再系統卸壓后無需拆下整個閥體就能進行檢查和維修。

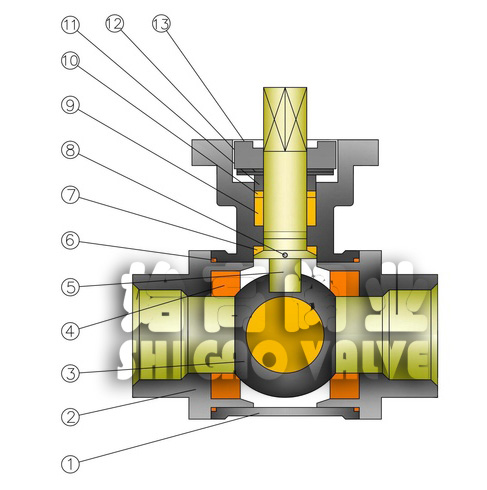

| 序號 | 零件名稱 | 材料 |
| 1 | 閥體 | CF8/CF8M/CF3/CF3M |
| 2 | 閥蓋 | 304/304L/316/316L |
| 3 | 閥球 | 304/316 |
| 4 | 閥座 | PTFE/PPL |
| 5 | 閥桿 | 304/304L/316/316L |
| 6 | 墊圈 | PTFE/PPL |
| 7 | 止推墊片 | PTFE/PPL |
| 8 | 防靜電裝置 | 304/316 |
| 9 | 填料 | PTFE/柔性石墨 |
| 10 | 過度墊片 | 增強聚四氟乙烯/柔性石墨 |
| 11 | 填料壓環 | 304 |
| 12 | 碟簧 | 304 |
| 13 | 壓蓋 | CF8 |
1、L型流道的三通4面閥座球閥，采用2面閥座，受力平衡，保證閉止通道的可靠密封。主要用于流路的換向。
2、T型流道的三通4面閥座，由于采用4面閥座，受力平衡，保證閉止通道的可靠密封。主要用于分流、混流、換向以及三通道的全開。
電動絲扣三通球閥是一種三通道的回轉型球閥,O型三通球閥的閥芯有L型和T型，可以滿足不同的生產工藝要求。三通球閥可以根據需要，任何一個管道都可以作為入口或出口。L型閥是對三條管道中的兩條管道進行切除，T型閥實現把三條連通管道進行合流與分流。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動絲扣三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
