當前位置: 始高閥門 > 調節閥 > 三通調節閥 > ZDLQ(X)電動三通調節閥
更新時間：2021-7-3 15:18:15
ZDLQ(X)電動三通調節閥
| 產品信息 | |
| 產品型號：ZDLQ(X) |  021-31261651 |
| 產品口徑：DN20~DN300 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa-10.0MPa |  961134865@qq.com |
| 產品材質：鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

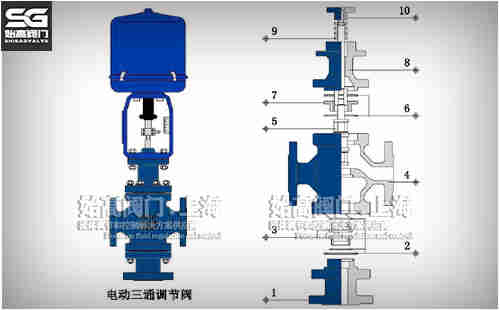

一、電動三通調節閥概述
ZDLQ(X)電子式電動三通調節閥由PSL系列和3810系列直行程電動執行機構和三通調節閥體組成。電動執行機構為電子式一體化機構，內有伺服放大器，輸入控制信號4~20mA或1~5VDC電源及可控制閥門開度，達到對壓力、流量、液位、溫度等工藝參數的調節�？刂茰�(zhǔn)確度和性能對比DKZ型有所提高，電動三通調節閥由電動三通合流調節閥、電動三通分流調節閥。電動三通合流調節閥主要用于將兩種流體混合成第三種流體；電動三通分流調節閥主要用于將一股流體分成兩股流體。電動三通調節閥產品可替代兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。
二、技術性能及參數表
| 閥體形式：三通鑄造球形閥 | 公稱通徑：DN20~DN300 |
|
公稱壓力：PN1.6/2.5/4.0/6.4/10.0MPa ANSI 150/300/600LB JIS 10K/20K/30K/40K |
連接方式：法蘭（FF、RF、RTJ等） 螺紋（適用于1"以內） 焊接（對焊、承插焊等） |
| 結構長度：符合IEC534標準 | 法蘭標準：GB/T9113、JB/T79、HG20594 |
| 閥蓋形式：標準型、高溫型、波紋管密封型、低溫型 | 密封填料：V型聚四氟乙烯、柔性石墨填料 |
| 密封墊片：聚四氟乙烯墊、金屬石墨纏繞墊 | 閥芯形式：?jiǎn)巫伍y芯 |
| 流量特性：等百分比、線性、快開 | 執行結構：PSL系列、3810L系列、DKZ系列等 |
三、電動三通調節閥的規格
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 流量系數（KV） | 分流閥 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
| 合流閥 | - | - | - | - | - | - | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | |
| 允許壓差（MPa） | 3.5 | 3.2 | 2.2 | 2.2 | 1.4 | 1.38 | 0.94 | 0.61 | 0.51 | 0.36 | 0.2 | 0.19 | 0.13 | |
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||

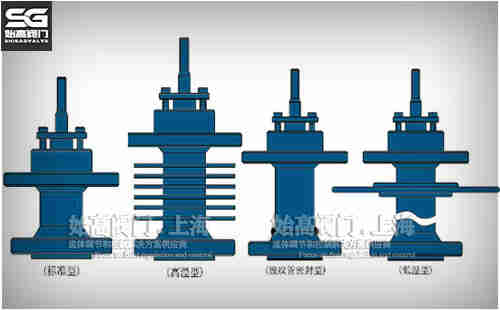

| 閥蓋形式 | 標準型（-17℃~250℃）、高溫型（250~450℃）、低溫型（-40~-196℃）、波紋管密封型（-40~350℃） | |||||||||||||
| 執行器類別 | 381L系列、PSL系列、客戶指定品牌 | |||||||||||||
| 執行器參數 | 電源電壓：220V/50Hz、輸入信號：4`20mA或1~5VDC、輸出信號：4~20mADC | |||||||||||||
| 防護等級：相當IP55 | ||||||||||||||
| 環境溫度：-25℃~70℃、環境濕度：≤95％ | ||||||||||||||
四、主要性能指標
| 項目 | 指標值 | ||
| 基本誤差％ | 配3810L±2.5 配PSL±1.0 | ||
| 回差％ | 配3810L±2.0 配PSL±1.0 | ||
| 死區％ | 1.0 | ||
| 始終點偏差％ | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差％ | ≤2.5 | ||
| 泄漏量L/h | 0.01％×閥額定容量 | ||
| 可調范圍R | 50：1 | ||

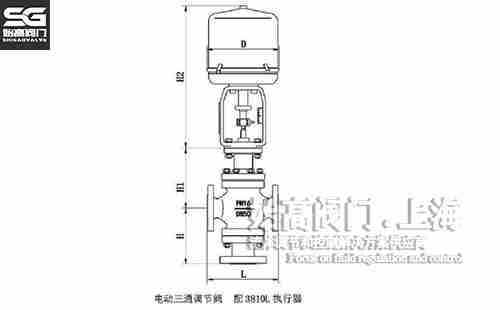

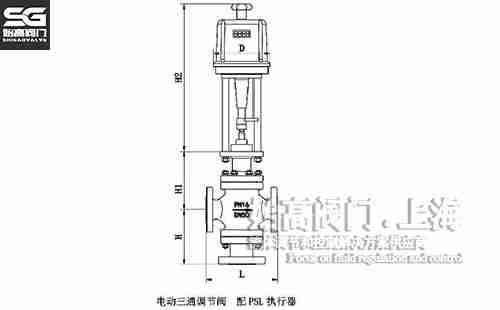

五、電動三通調節閥尺寸表
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 180 | 185 | 200 | 220 | 250 | 275 | 305 | 350 | 410 | 450 | 550 | 670 | 770 |
| PN40 | 185 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 690 | 795 | |
| PN64 | 190 | 200 | 220 | 240 | 265 | 295 | 320 | 370 | 400 | 475 | 570 | 752 | 819 | |
| H | PN16/25 | 140 | 140 | 150 | 160 | 180 | 200 | 222 | 230 | 270 | 280 | 306 | 474 | 584 |
| PN40 | 140 | 140 | 150 | 160 | 180 | 200 | 222 | 230 | 270 | 280 | 306 | 474 | 584 | |
| PN64 | 150 | 160 | 170 | 180 | 200 | 220 | 240 | 260 | 300 | 322 | 380 | 495 | 605 | |
| H1 | 155 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 | 530 | 680 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZDLQ(X)電子式電動三通調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
