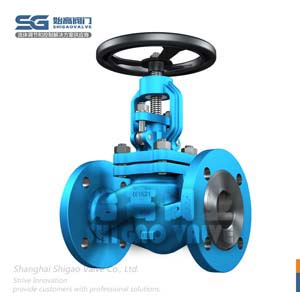

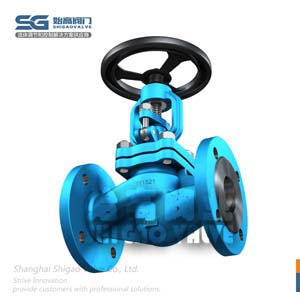

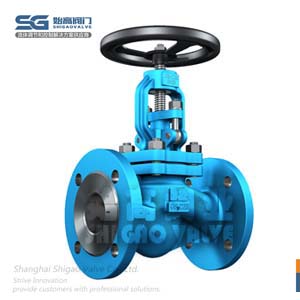

J1德標法蘭截止閥
| 內容摘要 |
德標法蘭截止閥適用于PN16~PN100，工作溫度-40℃~420℃的場合，應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源等流體管線上作切斷或調節以及節流使用。截止閥一般采用法蘭連接或者焊接連接與管道相連。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 德標法蘭截止閥 |
| 產品型號： | J1-B4-H-16-C | 閥體材質： | GS-C25/1.0619；1.4581 |
| 連接方式： | 法蘭 | 適用壓力： | PN16/PN25/PN40/PN63/PN100 |
| 公稱通徑： | DN15~DN400 | 驅動方式： | 手動 |
| 應用場合： | 導熱油系統；蒸汽系統；冷熱水系統等 | 適用溫度： | -40℃~420℃ |
| 設計標準： | DIN 3356 | 結構長度： | DIN 3202 |
| 法蘭標準： | DIN 2501；DIN 2547；DIN 2526 FORM E；BW TO DIN 3239 | 測試標準： | DIN 3352 Part 1；DIN 3230 Part 3 |
德標法蘭截止閥適用于PN16~PN100，工作溫度-40℃~420℃的場合，應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源等流體管線上作切斷或調節以及節流使用。截止閥一般采用法蘭連接或者焊接連接與管道相連�？蛇x的驅動裝置有：手輪、傘齒輪、電動、氣動等。

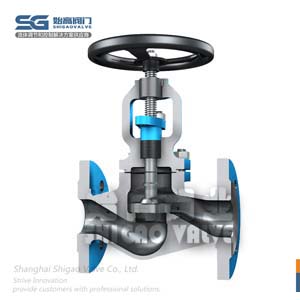

1、閥體的鑄造工藝確保閥體無砂眼，表面光滑，質量可靠；
2、上密封結構，當閥門全開時，上密封結構將起到額外的密封作用，具有行程定位和抗振功能。
3、堆焊閥座，即使在惡劣工況下，也能確�？煽康拿芊猓�
4、人體工程學設計手輪，使用壽命長，操作輕松便捷且安全可靠。

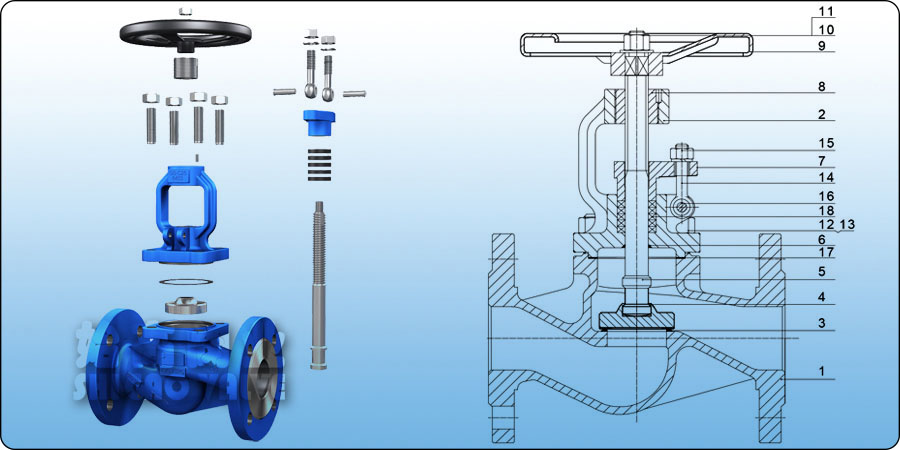

| 序號 | 名稱 | 材質 | |
| 1 | 閥體 | 1.0619 | 1.4581 |
| 2 | 閥蓋 | 1.0619 | 1.4581 |
| 3 | 閥座密封 | X20Cr13overlay | X5CrNiMo17-12-2 |
| 4 | 閥瓣密封面 | X20Cr13 | X5CrNiMo17-12-2 |
| 5 | 閥桿 | X20Cr13 | X5CrNiMo17-12-2 |
| 6 | 后閥座(一體式) | 1.0619(B) | 1.4581 |
| 7 | 壓蓋 | 1.0460 | X5CrNiMo17-12-2 |
| 8 | 軛套 | GGG40.3 | Cu-ALLoy |
| 9 | 手輪 | Steel | Steel |
| 10 | 標牌 | 304 | 304 |
| 11 | 手輪緊固螺母 | 1.0460 | X5CrNiMo17-12-2 |
| 12 | 螺栓 | CK35 | A2-70 |
| 13 | 螺母 | C35 | A2-70 |
| 14 | 吊環螺栓 | CK35 | A2-70 |
| 15 | 螺母 | C35 | A2-70 |
| 16 | 吊環螺栓銷 | CK35 | A2-70 |
| 17 | 墊片 | S.S.reinforced graphite | S.S.reinforced graphite |
| 18 | 填料 | Graphite rings&wiper rings | Graphite rings&wiper rings |
DIN PN16 - Face to Face F1
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L RF | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 286 | 340 | 405 | 460 | 520 | 580 |
| V | 140 | 140 | 160 | 160 | 180 | 180 | 200 | 250 | 300 | 350 | 400 | 500 | 500 | 500 | 600 | 600 |
| H | 180 | 190 | 220 | 225 | 252 | 263 | 290 | 330 | 350 | 420 | 455 | 550 | 665 | 800 | 960 | 1060 |
| H1 | 190 | 202 | 236 | 241 | 272 | 287 | 315 | 360 | 385 | 465 | 505 | 630 | 755 | 910 | 1080 | 1210 |
DIN PN25 - Face to Face F1
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L RF/BW | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 555 | 620 |
| V | 140 | 140 | 160 | 160 | 180 | 180 | 200 | 250 | 300 | 350 | 400 | 500 | 500 | 500 | 600 | 600 |
| H | 180 | 190 | 220 | 225 | 252 | 263 | 290 | 330 | 350 | 420 | 455 | 550 | 665 | 800 | 960 | 1060 |
| H1 | 190 | 202 | 236 | 241 | 272 | 287 | 315 | 360 | 385 | 465 | 505 | 630 | 755 | 910 | 1080 | 1210 |
DIN PN40 - Face to Face F1
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L RF/BW | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 | 580 | 660 |
| V | 140 | 140 | 160 | 160 | 180 | 180 | 200 | 250 | 300 | 350 | 400 | 500 | 500 | 500 | 600 | 600 |
| H | 180 | 190 | 220 | 225 | 252 | 263 | 290 | 330 | 350 | 420 | 455 | 550 | 665 | 800 | 960 | 1060 |
| H1 | 190 | 202 | 236 | 241 | 272 | 287 | 315 | 360 | 385 | 465 | 505 | 630 | 755 | 910 | 1080 | 1210 |
DIN PN63 - Face to Face F2
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| L RF/BW | 210 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 600 | 650 | 775 | 900 | 1025 | 1150 | 1400 | 1600 |
| D | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 375 | 415 | 470 | 530 | 600 | 670 | 800 | 930 |
| V | 150 | 150 | 150 | 200 | 200 | 200 | 225 | 250 | 300 | 400 | 500 | 500 | 600 | 700 | 700 | 800 | 800 | 1000 | 1200 |
| H | 250 | 310 | 310 | 330 | 350 | 380 | 410 | 460 | 490 | 550 | 610 | 700 | 750 | 800 | 930 | - | - | - | - |
| H1 | 254 | 315 | 317 | 338 | 360 | 393 | 427 | 480 | 515 | 582 | 648 | 744 | 800 | 863 | 1005 | - | - | - | - |
DIN PN100 - Face to Face F2
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 |
| L RF/BW | 210 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 600 | 650 | 775 | 900 |
| D | 105 | 130 | 140 | 155 | 170 | 195 | 220 | 230 | 265 | 315 | 355 | 385 | 430 | 505 | 585 |
| V | 150 | 150 | 150 | 200 | 200 | 200 | 225 | 250 | 300 | 400 | 500 | 500 | 600 | 700 | 700 |
| H | 250 | 310 | 310 | 330 | 350 | 400 | 480 | 510 | 580 | 600 | 630 | 720 | 780 | 830 | 970 |
| H1 | 254 | 315 | 317 | 338 | 360 | 413 | 497 | 530 | 605 | 632 | 668 | 764 | 830 | 893 | 1045 |
DIN標準的德標法蘭截止閥是一種常見的閥門類型，它符合德國工業標準(DIN)制定的標準。該截止閥采用法蘭連接，適用于水、蒸汽、油和氣體等介質的管線上。該閥門結構簡單，密封性能好，安裝方便，操作靈活，使用壽命長。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標法蘭截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
聯系電話：021-31261651
