角式襯氟截止閥直通式襯氟截止閥
| 產品信息 | |
| 產品型號：J41F46 |  021-31261651 |
| 產品口徑：DN15-DN350 |  www.ingamemedia.cn |
| 產品壓力：1.0MPa-2.5MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、直通式襯氟截止閥概述
J41F46直通式襯氟截止閥適用在各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸，還適用在各種濃度的強堿有機溶劑以及其他腐蝕性介質的管道上。廣泛應用在石油、化工等管路中做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用作流量調節，以免節流口處產生的高速介質沖蝕破壞密封面。
二、零件材質
| 名稱 | 灰鑄鐵 | 碳鋼 | 不銹鋼 | 超低碳不銹鋼 | ||
| Z | C | P | R | PL | RL | |
| 閥體、閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 閥瓣、閥桿 | 35 | 1Cr13 | 1Cr18Ni9 | 1CrNi12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 活接螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 |
| 襯里層/閥座 | FEP(F46) PCTFE(F3) PTFE(F4) PFA(可溶性聚四氟乙烯) PO(聚烯烴) | |||||
| 填料壓蓋 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 閥桿螺母 | ZCuAI10Fe3 | |||||
| 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 手輪 | HT200 | HT200 | WCC | WCC | WCC | WCC |
三、直通式襯氟截止閥參數表
| 公稱通徑：DN15-DN350 | 公稱壓力：1.0MPa-2.5MPa |
| 適用介質：酸、堿腐蝕性介質 | 適用溫度：-20℃-120℃ |
| 閥體材質：碳鋼、不銹鋼 | 驅動方式：手動、電動、氣動 |
| 設計與制造標準：GB/T 12233、GB/T 12235 | 法蘭尺寸標準：GB/T9113.1 |
| 壓力試驗標準：GB/T 13927 | 標志：GB/T 12220 |

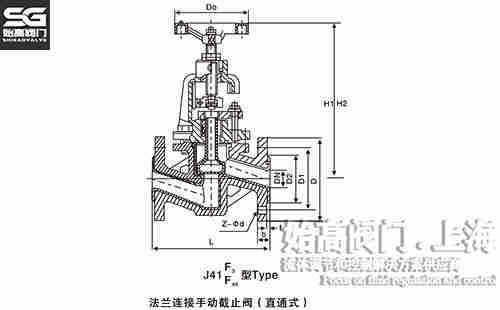

四、直通式襯氟截止閥尺寸表
| DN | L | D | D1 | D2 | D0 | H1 | H2 |
| 15 | 130 | 95 | 65 | 43 | 100 | 235 | 260 |
| 20 | 150 | 105 | 75 | 50 | 100 | 240 | 265 |
| 25 | 160 | 115 | 85 | 60 | 120 | 245 | 270 |
| 32 | 180 | 135 | 100 | 68 | 140 | 255 | 285 |
| 40 | 200 | 145 | 110 | 80 | 160 | 285 | 315 |
| 50 | 230 | 160 | 125 | 100 | 180 | 295 | 330 |
| 65 | 290 | 180 | 145 | 115 | 200 | 350 | 395 |
| 80 | 310 | 195 | 160 | 130 | 240 | 395 | 445 |
| 100 | 350 | 215 | 180 | 150 | 280 | 450 | 390 |
| 125 | 400 | 245 | 210 | 180 | 320 | 525 | 555 |
| 150 | 480 | 280 | 240 | 210 | 360 | 605 | 645 |
| 200 | 600 | 335 | 295 | 260 | 400 | 645 | 765 |
| 250 | 730 | 405 | 355 | 319 | 450 | 685 | 805 |
| 300 | 850 | 460 | 410 | 370 | 500 | 710 | 814 |
| 350 | 500 | 500 | 460 | 428 | 450 | 750 | 855 |
五、應用
氟塑料全襯里截止閥分為：J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短等優點，被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的直通式襯氟截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
