上海始高閥門有限公司主要供應(電液動漿液閥)，可為用戶提供介紹漿液閥的選型、結構尺寸、原理作用和安裝維護等。公司旨在為用戶提供高品質、高質量的閥門產品，完善的售后服務體系解決客戶后顧之憂。
一、產品概述
SGUZ273X電液動漿液閥為無凹槽刀閘閥，采用超薄型一體式閥體與平型式單閘板結構，有效的解決漿液閥密封不嚴，使用壽命短及閘閥易堵塞、安裝笨重等眾多缺點，廣泛應用于礦山排渣、城市污水處理、電廠、造紙化工等諸多領域。
二、參數表
|
公稱通徑：DN40-DN1800
|
公稱壓力：1.0MPa-1.6MPa、10K、150LB
|
|
適用介質：水、煤、紙漿、粉塵等
|
適用溫度：0-80℃
|
|
閥體材質：球墨鑄鐵
|
閘板材質：2Cr13、SS201、SS304、SS316、SS316L、SS310、2205
|
|
密封形式：X(丁腈橡膠、三元乙丙橡膠、氟橡膠)
|
填料密封：含油四氟盤根、芳輪盤根、高水基橡膠
|
|
連接方式：對夾
|
法蘭標準：國標、日標、美標
|

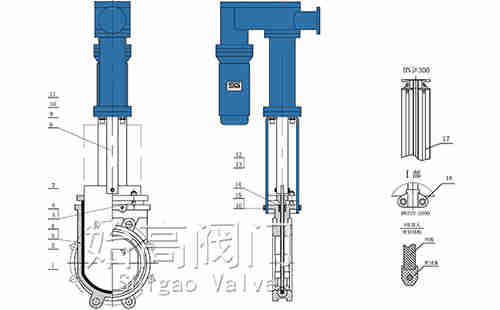

三、零件材質
|
序號
|
名稱
|
材質
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
GGG40
|
11
|
支架頭
|
201
|
|
2
|
閘板
|
201
|
12
|
銷軸
|
201
|
|
3
|
密封條
|
EPDM
|
13
|
標準件
|
201
|
|
4
|
鋼絲
|
201
|
14
|
填料
|
PTFE+EPDM
|
|
5-6
|
標準件
|
201
|
15-16
|
標準件
|
201
|
|
7
|
調料壓蓋
|
WCB
|
17
|
四柱
|
Q235
|
|
8
|
液壓活塞桿
|
45#鋼鍍鉻
|
18
|
夾頭
|
WCB
|
|
9
|
支架板
|
Q235
|
19
|
電液動頭
|
客戶要求
|
|
10
|
標準件
|
201
|
-
|
-
|
-
|

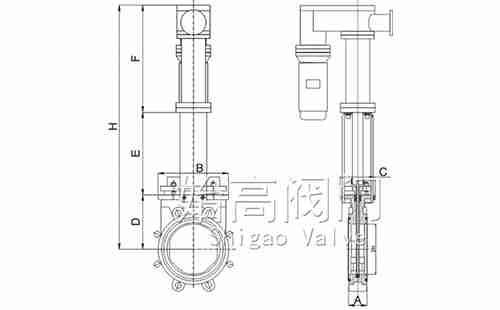

四、尺寸表
|
DN
|
A
|
B
|
C
|
D
|
E
|
F
|
H
|
|
50
|
48
|
115
|
90
|
105
|
132
|
228
|
465
|
|
65
|
48
|
130
|
90
|
115
|
150
|
275
|
540
|
|
80
|
51
|
148
|
90
|
124
|
171
|
283
|
578
|
|
100
|
51
|
185
|
90
|
135
|
180
|
380
|
695
|
|
125
|
57
|
220
|
100
|
155
|
210
|
435
|
800
|
|
150
|
57
|
220
|
120
|
175
|
250
|
445
|
870
|
|
200
|
70
|
265
|
120
|
205
|
310
|
485
|
1000
|
|
250
|
70
|
345
|
130
|
245
|
370
|
545
|
1160
|
|
300
|
76
|
400
|
140
|
290
|
450
|
640
|
1380
|
|
350
|
76
|
445
|
150
|
318
|
492
|
670
|
1480
|
|
400
|
89
|
526
|
150
|
362
|
538
|
750
|
1650
|
五、應用
電液動漿液閥適用于電廠的選煤、排渣、城市的污水處理、食品、造紙、醫(yī)藥、石油、化工等油品、水、蒸汽管道上，接觸或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物、屠宰場廢水處理等。
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電液動漿液閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
|
