| 產品品牌： | 始高閥門 | 產品名稱： | 高壓對焊針型閥 |
| 產品型號： | NS | 閥體材質： | 不銹鋼316、鈦、哈氏合金、蒙乃爾合金等 |
| 連接方式： | 卡套/承插/對焊/內螺紋 | 公稱通徑： | 1/8"~1 1/4"、3mm~32mm |
| 流通形式： | 直通式 | 適用介質： | 水、氣等 |
| 適用溫度： | PTFE填料：-54℃~232℃(-65℉~450℉)|PEEK填料：-54℃~260℃(-65℉~500℉)|石墨填料：-54℃~649℃(-65℉~1200℉) | 工作壓力： | 207bar(3000psi)~414bar(6000psi) |
|
一、對焊針型閥概述
高壓對焊針型閥采用四方棒料閥體設計，可替代美國世偉洛克(swagelok)等進口針型閥。針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要由截止閥和球閥，其功用是開啟或切斷管道通路用。
二、對焊針型閥參數表
| 流量通徑：4.0mm，6.0mm，10.0mm，13.0mm，17.0mm | 接口類型及尺寸：1/8"-1" |
| MAX工作壓力：6000psig(413bar) | 工作溫度：-53℃-537℃ |
| 閥體材質：316不銹鋼 | 流向選擇：直通型，90°直角型 |

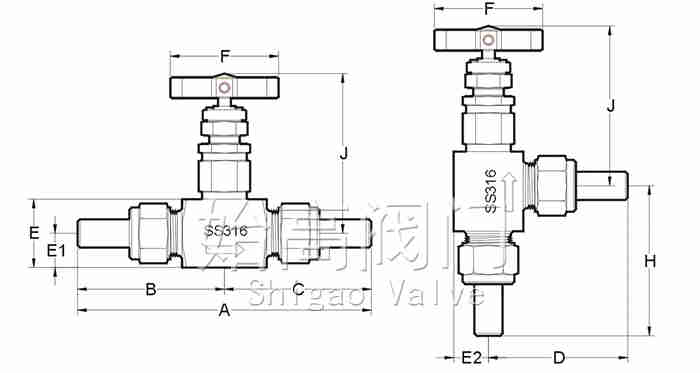

三、對焊針型閥尺寸表
| 進口/出口 | 尺寸 | 通徑 | A | B | C | D | H | E | E1 | E2 | J | F |
| 對焊轉對焊 | 10 | 6 | 112 | 56 | 56 | 53 | 56 | 28.6 | 14.3 | 14.3 | 67 | 44 |
| 12 | 6 | 118 | 59 | 59 | 56 | 59 | 28.6 | 14.3 | 14.3 | 67 | 44 | |
| 14 | 6 | 126 | 63 | 63 | 60 | 63 | 28.6 | 14.3 | 14.3 | 67 | 44 | |
| 14 | 8 | 134 | 67 | 67 | 62 | 67 | 33.0 | 16.5 | 16.5 | 77 | 70 | |
| 18 | 10 | 142 | 71 | 71 | 66 | 71 | 38.0 | 19.0 | 19.0 | 80 | 70 | |
| 22 | 13 | 154 | 77 | 77 | 74 | 77 | 48.0 | 24.0 | 24.0 | 90 | 94 | |
| 25 | 13 | 160 | 80 | 80 | 74 | 80 | 48.0 | 24.0 | 24.0 | 90 | 94 | |
| 25 | 17 | 184 | 92 | 92 | 82 | 92 | 64.0 | 32.0 | 32.0 | 122 | 125 |
四、使用說明
1、針型閥在儀表測量管道系統中起啟閉管道路之用，主要有：電站儀表系閥門，變送器配套閥組，波紋管針型閥，油田專用針型閥，油田取樣用針型閥，美標針型閥等。
2、本司提供的儀表閥門安裝拆卸方式有對焊式，卡套式，螺紋和法蘭連接等形式，具有安裝拆卸方便，密封性能好，耐高溫，高壓等特點。
3、本司提供的針型閥門，選材優良，制造精密，材料在加工前均經過物理性能和化學性能試驗，關閉件的密合形式采用閥桿、閥瓣滾壓而成，閥瓣針型不易磨損，密封性強、關閉牢靠。密合面熱處理后硬度較高，有關技術條件均符合國家相關標準，使用壽命高于國內同類產品。
4、對于高溫、高壓儀表閥門的密封填料本廠采用新材料柔性石墨，此材料密封、耐高溫、耐高壓、耐腐蝕等性能均較好。
