德標波紋管閘閥
| 產品信息 | |
| 產品型號：WZ41H |  021-31261651 |
| 產品口徑：DN15-DN600 |  www.ingamemedia.cn |
| 產品壓力：1.6MPa-4.0MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、德標波紋管閘閥概述
WZ41H德標波紋管閘閥在管道上主要起切斷介質作用，可用于不同介質全開或全閉使用，但不可作為節流用。其優點為流體阻力小，啟、閉所需要的力矩比較�。唤橘|(zhì)的流向不受限制，可以使用在介質向兩個方向流動的環網管路上。結構長度比較小，利于管道安裝。
二、德標波紋管閘閥參數表
| 公稱通徑：DN15-DN600 | 公稱壓力：1.6MPa-4.0MPa | 適用介質：水、蒸汽、油 |
| 適用溫度：-20℃-425℃ | 閥體材質：碳鋼、不銹鋼 | 連接方式：法蘭、焊接 |
| 設計標準：DIN 3356 | 連接法蘭標準：DIN 2543-2545 | 結構長度標準：DIN 3202、GB/T12221-2005 |
三、德標波紋管閘閥的特點

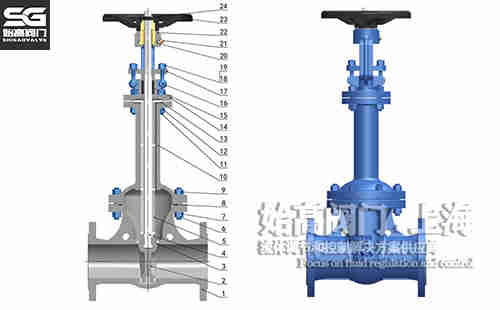

1、波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
4、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

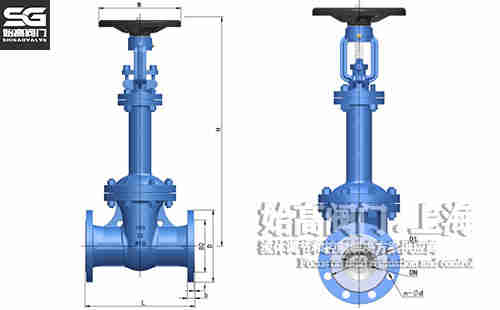

四、德標波紋管閘閥尺寸表
| DN | L | D | D1 | D2 | b |
| 40 | 240 | 150 | 110 | 88 | 18 |
| 50 | 250 | 165 | 125 | 102 | 20 |
| 65 | 270 | 185 | 145 | 122 | 20 |
| 80 | 280 | 200 | 160 | 138 | 20 |
| 100 | 300 | 220 | 180 | 158 | 20 |
| 125 | 325 | 250 | 210 | 188 | 22 |
| 150 | 350 | 285 | 240 | 212 | 22 |
| 200 | 400 | 340 | 295 | 268 | 24 |
| 250 | 450 | 405 | 355 | 320 | 26 |
| 300 | 500 | 460 | 410 | 378 | 28 |
| 350 | 550 | 520 | 470 | 438 | 30 |
| 400 | 600 | 580 | 525 | 490 | 32 |
| 450 | 650 | 640 | 585 | 548 | 34 |
| 500 | 700 | 715 | 650 | 610 | 36 |
| 600 | 800 | 840 | 770 | 725 | 40 |
五、應用
德標波紋管閘閥設計為石墨和波紋管雙重密封，使得密封性能高于于普通閘閥，大大增加閥門的使用壽命。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標波紋管閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
