焊接鍛鋼截止閥
法蘭鍛鋼截止閥自密封鍛鋼截止閥
| 產品信息 | |
| 產品型號：J61Y |  021-31261651 |
| 產品口徑：DN15-DN50 |  www.ingamemedia.cn |
| 產品壓力：900LB-2500LB |  961134865@qq.com |
| 產品材質：A105、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、自密封鍛鋼截止閥概述
J61Y自密封鍛鋼截止閥的閥桿開啟或關閉行程相對較短，而且具有可靠的切斷功能，在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨，開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，便于維修，在高溫、高壓介質的管路或裝置上宜選用截止閥，如火電廠、核電廠、石油化工系統的高溫、高壓管路上，也可適用于水、蒸汽、油品、硝酸等介質。
二、自密封鍛鋼截止閥參數表
| 公稱通徑：DN15-DN50 | 公稱壓力：900LB-2500LB |
| 適用介質：水、油、蒸汽等 | 適用溫度：-20℃-550℃ |
| 閥體材質：A105、不銹鋼 | 連接方式：螺紋連接、對焊連接、承插焊連接 |
| 對焊尺寸標準：ANSI B16.25、JB/T12224 | 螺紋尺寸標準：ANSI B16.20.1、JB/T7306 |

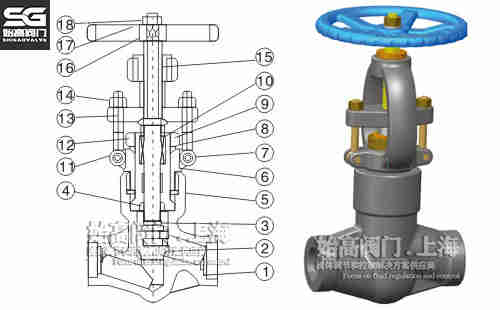

三、零部件材質
| 序號 | 零件名稱 | A105N(CS) | F22(CS) | F304/F304L(SS) | F316/F316L(SS) |
| 1 | 閥體 | A105N | A182 F22 | A182 F304/F304L | A182 F316/F316L |
| 2 | 閥座 | A276 420 | A276 304 | A276 304/304L | A276 316/316L |
| 3 | 閘板 | A182 F6A | A182 F304 | A182 F304/304L | A182 F316/316L |
| 4 | 墊圈 | A105N | A182 F22 | A182 F304/F304L | A182 F316/316L |
| 5 | 活結螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 BBM |
| 6 | 閥蓋 | A105N | A182 F22 | A182 F304/F304L | A182 F316/F316L |
| 7 | 密封座 | A105 | A182 F304 | A182 F304/304L | A182 F316/316L |
| 8 | 密封環 | 316 | A182 F304 | A182 F304/304L | A182 F316/316L |
| 9 | 圓柱銷 | A276 420 | A182 F304 | ||
| 10 | 提升螺母 | A194 2H | A1944 | A194 B8 | A194 8M |

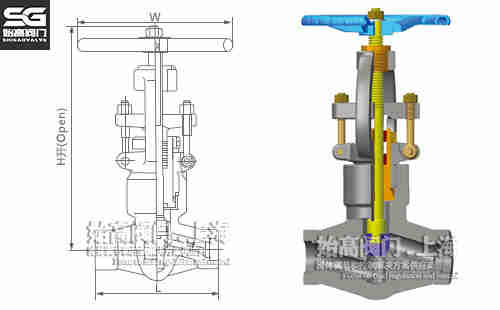

四、自密封鍛鋼截止閥尺寸表
| DN | L | W | H | |
| 900-1500LB | 2500LB | |||
| 15 | 140 | 186 | 160 | 321 |
| 20 | 140 | 186 | 160 | 321 |
| 25 | 140 | 186 | 180 | 321 |
| 32 | 178 | 232 | 200 | 380 |
| 40 | 178 | 232 | 250 | 414 |
| 50 | 216 | 279 | 280 | 502 |
五、應用
J61Y自密封鍛鋼截止閥的結構比閘閥簡單，制造與維修都比較方便，它的密封面不易磨損及擦傷，密封性能好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的自密封鍛鋼截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
