熱動力圓盤式蒸汽疏水閥使用說明
更新時間：2021-12-05 08:01:20 信息來源：熱動力圓盤式蒸汽疏水閥使用說明
1、簡介及應用
熱動力圓盤式蒸汽疏水閥是利用蒸汽和凝結水通過時的流速和體積變化，使閥片上下產生不同壓差，驅動閥片開關閥門，達到阻氣排水的目的。
常見安裝與蒸汽用戶的各種高、中、低壓蒸汽管網或伴熱工況，壓力范圍為≤26.0MPa，排液量范圍為≤1.5t/h。

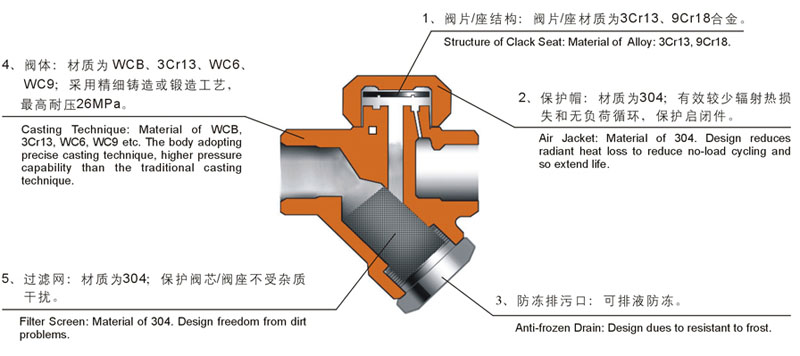

2、直觀圖

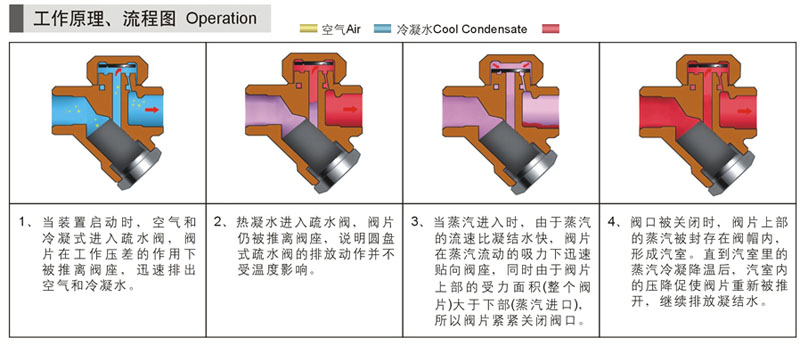

3、工作原理圖
4、零部件圖
|
序號 | 名稱 | 材料 |
| 1 | 閥蓋 | 鑄鋼 | |
| 2 | 閥片 | 3Cr13 | |
| 3 | 閥蓋墊圈 | 不銹鋼 | |
| 4 | 閥體 | 鑄鋼 | |
| 5 | 排污螺塞墊圈 | 不銹鋼 | |
| 6 | 排污螺塞 | 鑄鋼 | |
| 7 | 過濾網 | 不銹鋼 |
|
序號 | 名稱 | 材料 |
| 1 | 閥體 | WC9 | |
| 2 | 閥蓋 | WC9 | |
| 3 | 護帽 | 不銹鋼 | |
| 4 | 閥蓋螺栓 | 碳鋼 | |
| 5 | 膜片 | 440C | |
| 6 | 閥座 | 440C | |
| 7 | 閥蓋墊圈 | 不銹鋼 | |
| 8 | 過濾網 | 不銹鋼 | |
| 9 | 閥座墊圈 | 不銹鋼 |
|
序號 | 名稱 | 材料 |
| 1 | 閥體 | WC9 | |
| 2 | 閥蓋 | WC9 | |
| 3 | 護帽 | 不銹鋼 | |
| 4 | 螺母 | 碳鋼 | |
| 5 | 單環螺母 | 440C | |
| 6 | 閥蓋螺栓 | 440C | |
| 7 | 閥蓋螺母 | 不銹鋼 | |
| 8 | 膜片 | 不銹鋼 | |
| 9 | 墊圈 | 不銹鋼 | |
| 10 | 過濾網 | 不銹鋼 | |
| 11 | 閥座 | 440C | |
| 12 | 閥座墊圈 | 不銹鋼 |
5、故障診斷及處理方法
| 癥狀 | 原因 | 是否拆閥 | 診斷 | 處理 |
|
不排或 滯留凝結水 |
進出口堵塞 | 否 | 雜質堵塞 | 清除 |
| 過濾網堵塞 | 是 | 過濾網堵塞 | 清除 | |
| 圓盤閥片沒開 | 否 | 進口壓力是否過高 | 核對銘牌參數 | |
| 是 | 閥片是否粘在閥座上 | 清除 | ||
| 是 | 是否發生蒸汽鎖 | 檢查配管 | ||
| 否 | 背壓是否過高 | 核對銘牌參數 | ||
| 泄漏蒸汽 | 閥座部位泄漏 | 是 | 閥片是否粘在閥蓋上 | 清除 |
| 是 | 閥座與閥芯密封不好 | 進行研磨 | ||
| 是 | 雜質積存在閥座密封面 | 清除 | ||
| 是 | 密封墊泄漏 | 更換墊圈 |
